河流示范区景观工程电气CAD施工图纸（2017）

搜索更多资源
  • 建筑类别：园林建筑
  • 建筑设计面积：18000平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：灯具,配电箱,其它
  • 强电设计：供配电系统,电气照明,其它
  • 弱电设计：广播系统,其它

该附件为重庆河流示范区景观工程 电气施工图 。

概况：
该项目为重庆某河流域示范区景观工程电气部分。景观占地面积18000平方米。
用电总容量80KVA，其中有功负荷64KW、无功负荷48KVar。
整个区域景观根据负荷分布和负荷使用情况，设置2台配电箱APM负荷29KWBPM负荷35KW。
配电箱电源由甲方负责提供，电源位置离配电箱的距离不得超过200米。
配电箱箱体必须热镀锌喷塑处理，由专业厂家根据配电箱系统原理图非标加工制造，配电箱防护等级为IP65。

设计范围：
配电系统；照明系统；背景音乐系统；
灯具音响安装做法；手孔井做法；
配电箱安装做法；铺装井盖做法；灯具类型。

部分图纸摘录：

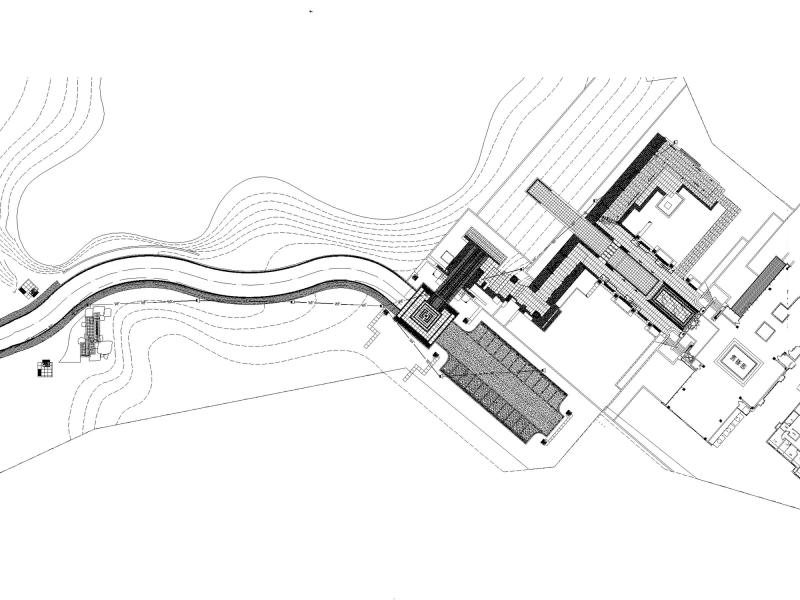

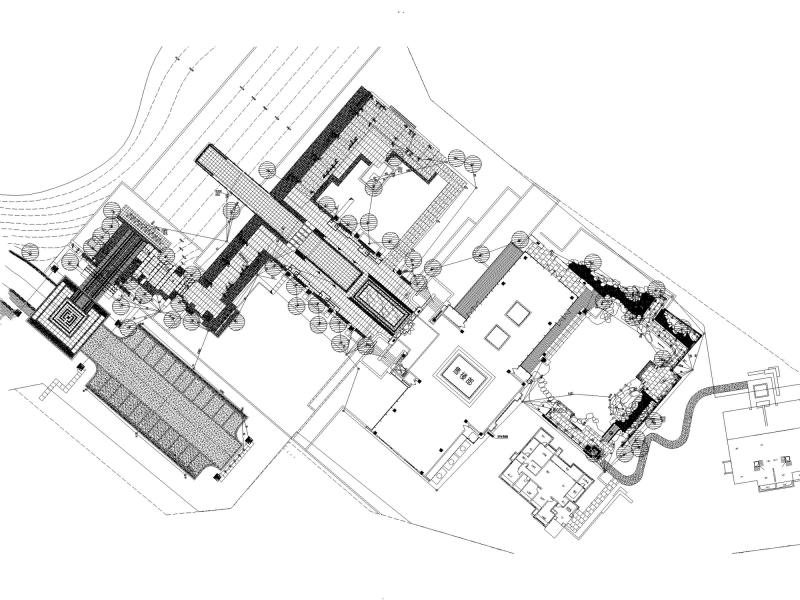

电气平面图
背景音乐平面图

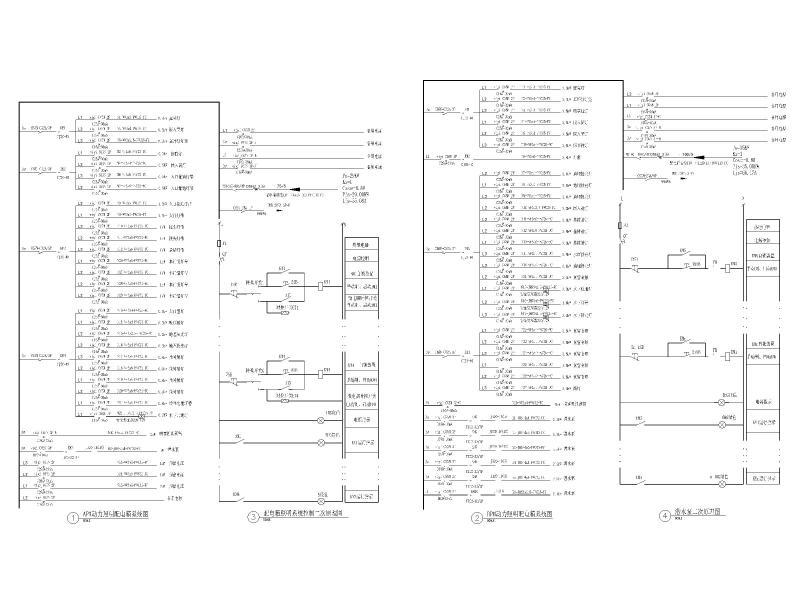

电气系统原理图

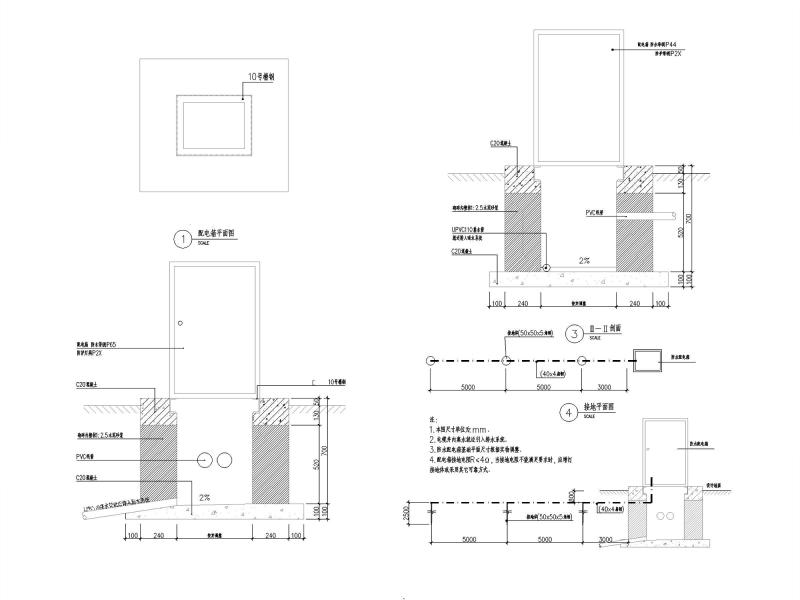

配电箱安装做法通用图

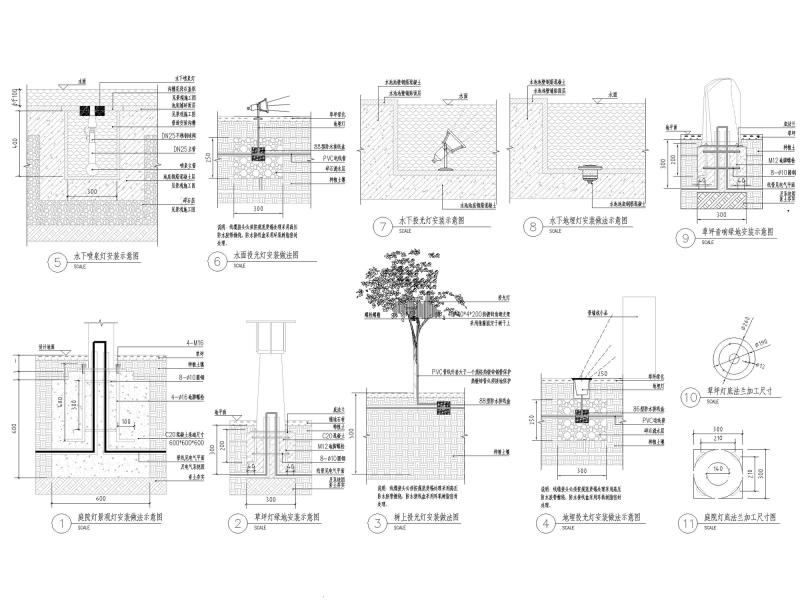

灯具音响安装做法详图
铺装井盖做法详图

手孔井做法通用图



灯具意向图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 工程电气施工图 - 1
    工程电气施工图 - 1
  • 工程电气施工图 - 2
    工程电气施工图 - 2
  • 工程电气施工图 - 3
    工程电气施工图 - 3
  • 工程电气施工图 - 4
    工程电气施工图 - 4
  • 工程电气施工图 - 5
    工程电气施工图 - 5
  • 工程电气施工图 - 6
    工程电气施工图 - 6
  • 工程电气施工图 - 7
    工程电气施工图 - 7
  • 工程电气施工图 - 8
    工程电气施工图 - 8
以上是部分截图，请下载附件后查看完整高清内容
