俱乐部电气施工CAD图纸（2017）

搜索更多资源
  • 建筑类别：娱乐
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：商业,其它
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,其它
  • 弱电设计：视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

概况：
该项目为南京江宁某俱乐部项目。
本项目在地下一层设置一个配电间，面积约为6平米，主要使用功能为通讯进线设备用房及智能化系统设备用房。

设计范围：
插座、普通照明、应急照明、疏散指示等的配电；通信接入；
电话系统；信息网络系统；综合布线系统；有线电视系统；
视频安防监控系统；出入口控制系统；公共广播系统。

部分图纸摘录：

照明平面图


应急照明平面图


插座平面图



空调配电平面图
智能化平面图
末端摄像机配电图


配电箱系统图
出入口控制系统图
电梯对讲系统图


电子巡查管理系统图


公共广播系统图
视频安防监控系统图


以下是附件的其中一部分截图，共12张，您也可以 搜索 更多您想要的资源

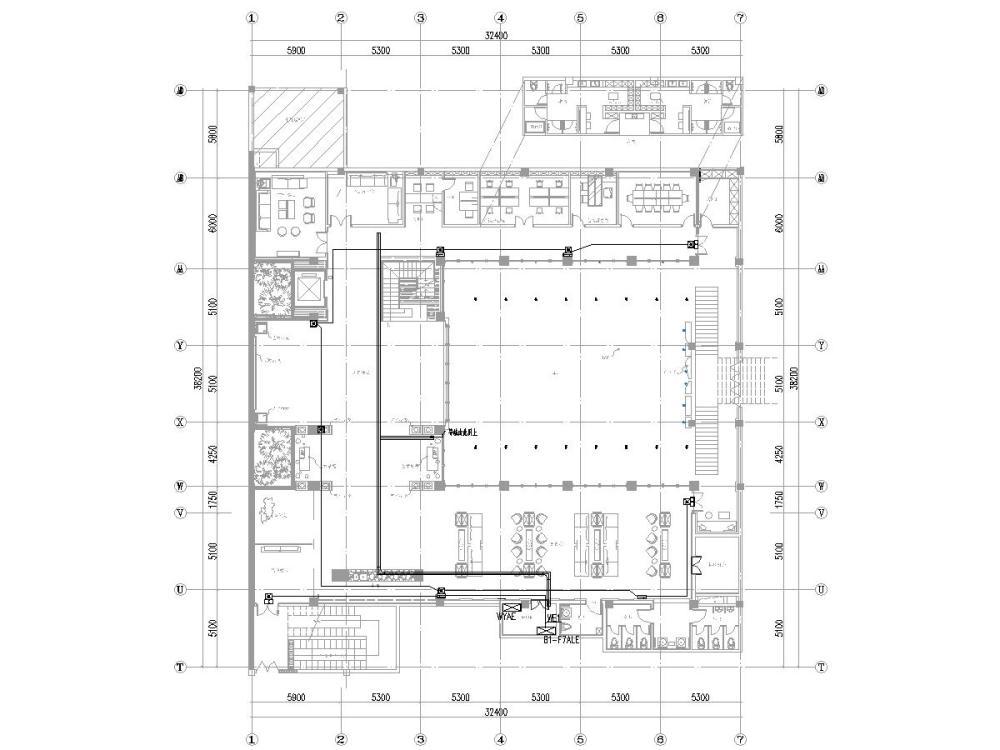

  • 电气施工图纸 - 1
    电气施工图纸 - 1

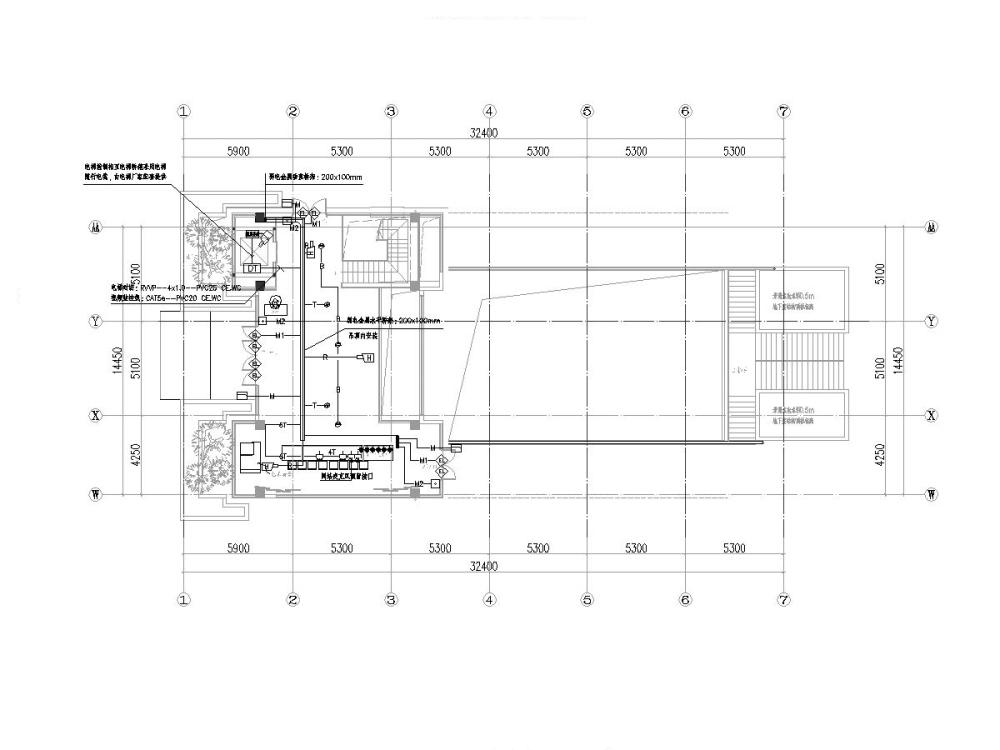

  • 电气施工图纸 - 2
    电气施工图纸 - 2

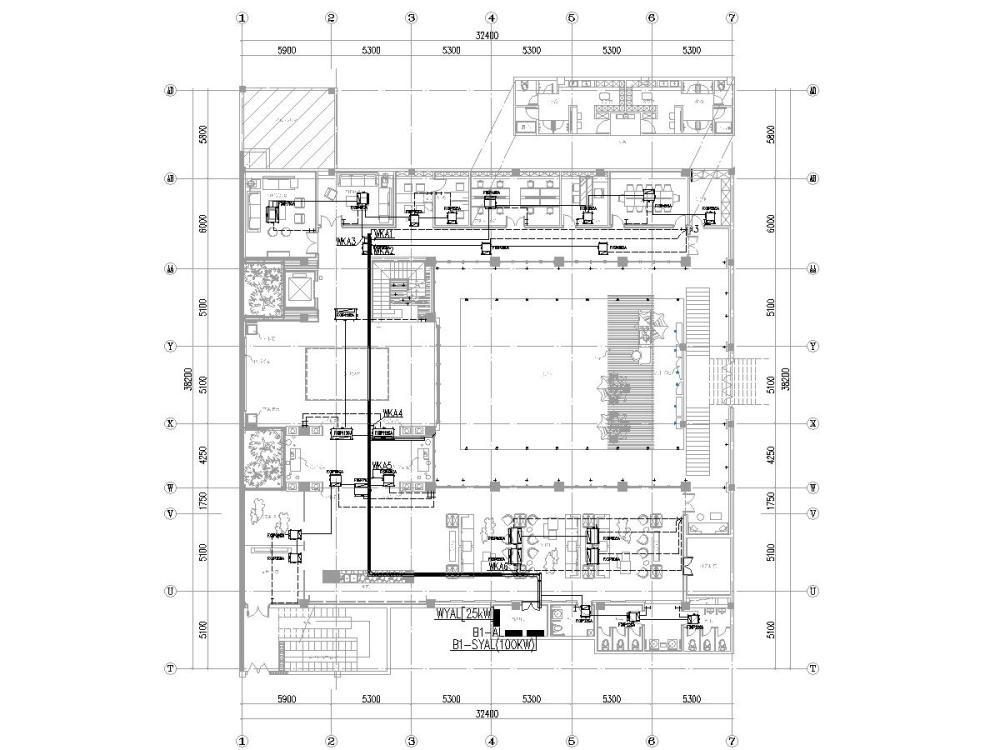

  • 电气施工图纸 - 3
    电气施工图纸 - 3

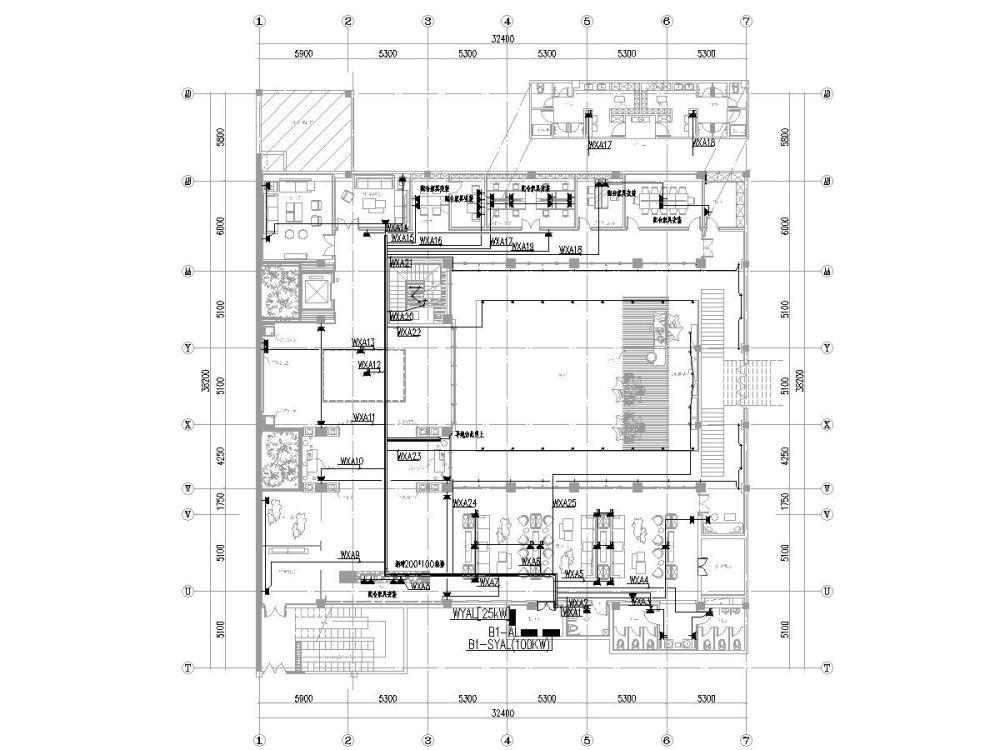

  • 电气施工图纸 - 4
    电气施工图纸 - 4

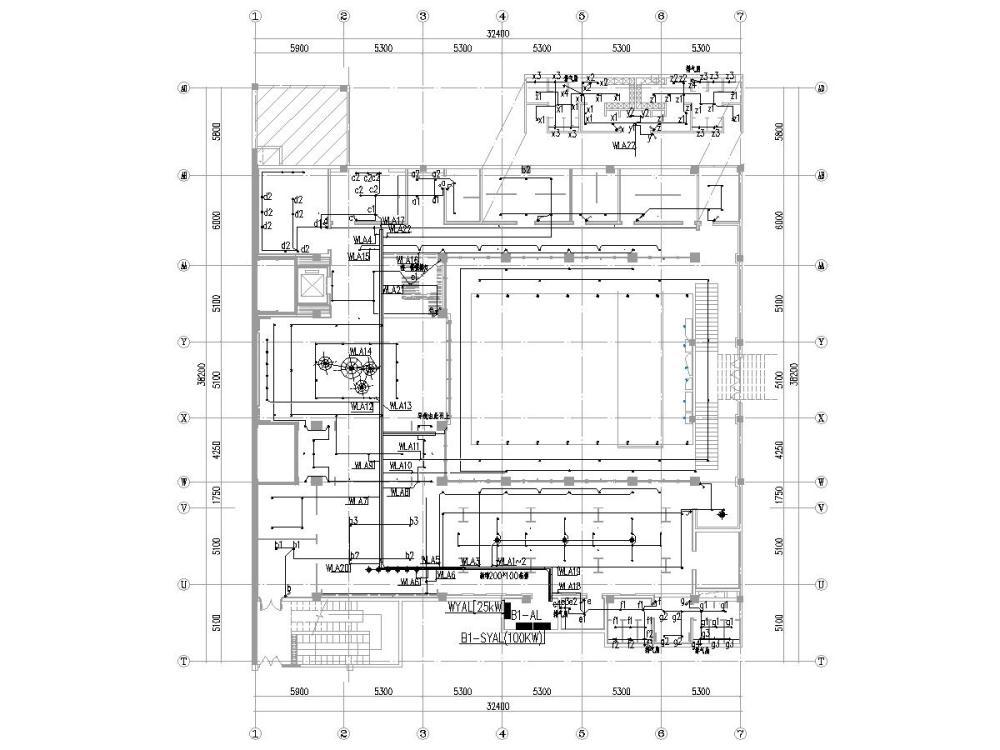

  • 电气施工图纸 - 5
    电气施工图纸 - 5
  • 电气施工图纸 - 6
    电气施工图纸 - 6
  • 电气施工图纸 - 7
    电气施工图纸 - 7
  • 电气施工图纸 - 8
    电气施工图纸 - 8
  • 电气施工图纸 - 9
    电气施工图纸 - 9
  • 电气施工图纸 - 10
    电气施工图纸 - 10
  • 电气施工图纸 - 11
    电气施工图纸 - 11
  • 电气施工图纸 - 12
    电气施工图纸 - 12
以上是部分截图，请下载附件后查看完整高清内容
