国内俱乐部游泳池屋顶钢结构CAD施工图纸

附件详情

北京某俱乐部游泳池屋顶钢结构图纸
该资料为某俱乐部游泳池屋顶钢结构图纸

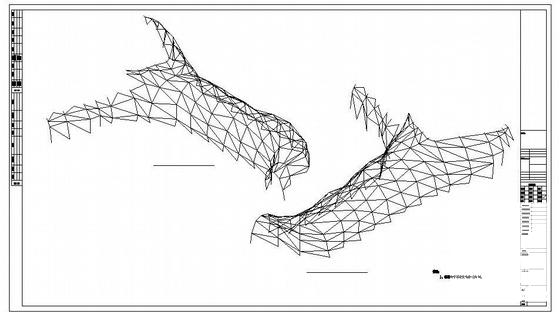

结构由多组南北向的折线形门式刚架和东西向的斜撑组成。
基本风压 0.45kN/平方米（50年一遇）；
基本雪压 0.40kN/平方米（50年一遇）；
屋面活荷载：0.50kN/平方米；
玻璃天窗及龙骨系统：1.0kN/平方米；
抗震设防烈度：8度，设计基本地震加速度值为0.20g，设计地震分组为第一组。
结构分析采用北京迈达斯技术有限公司软件。

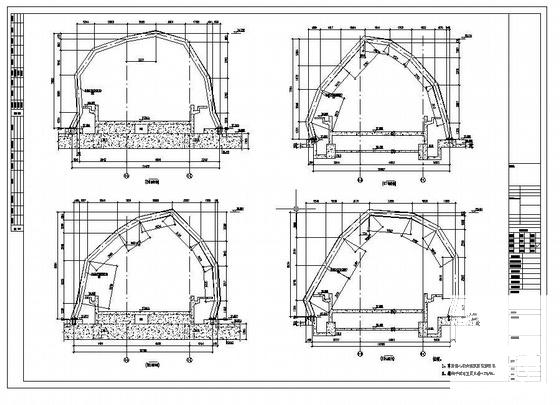

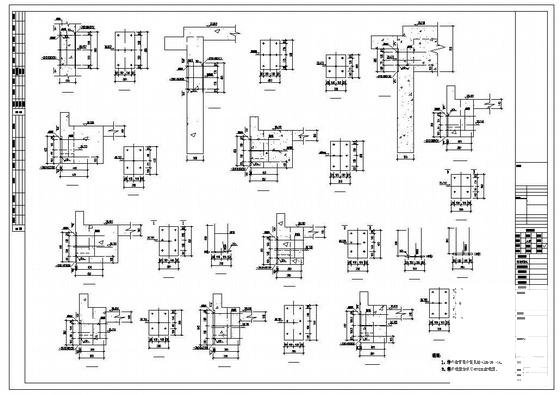

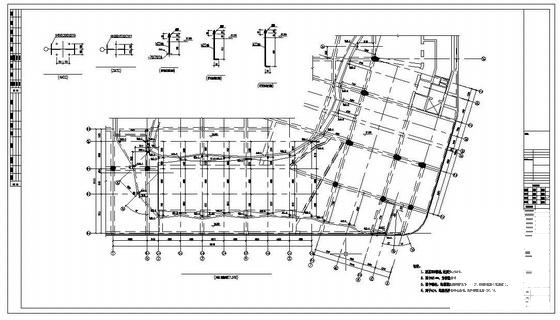

该资料包含：钢结构设计总说明、钢结构轴侧图、钢结构六层顶板锚栓平面布置图、钢结构七 八层锚栓及支座埋件平面布置图、钢结构 平面布置图 及构件截面表、钢结构剖面图、钢结构 节点图 、埋件详图共13张图纸。
