钢结构古建会所结构施工CAD图纸
- 建筑类别：娱乐
- 建筑高度类型：单层建筑
- 地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.60kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目是天津屋面钢结构古建会所项目，建筑物安全等级：二级，结构重要性系数为1.0，抗震设防烈度：7度。
该资料包含：钢结构设计总说明，钢地梁短柱锚栓平面布置图，钢地梁短柱平面布置图，钢地梁平面布置图，钢柱平面布置图，钢结构
平面布置图

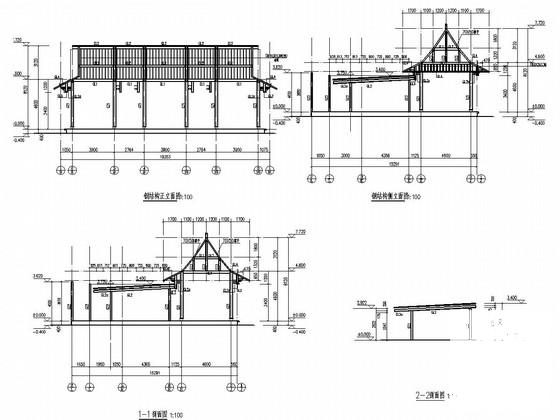

，屋面檩条布置图，钢结构正立面图、剖面图，柱脚节点，节点大样。共计13张图。
分享投稿时间：近几年3月。

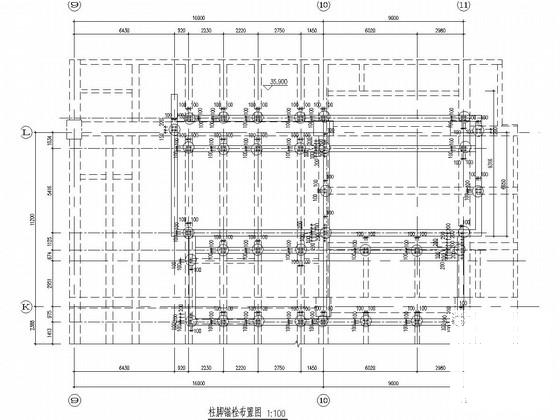

柱脚锚栓布置图

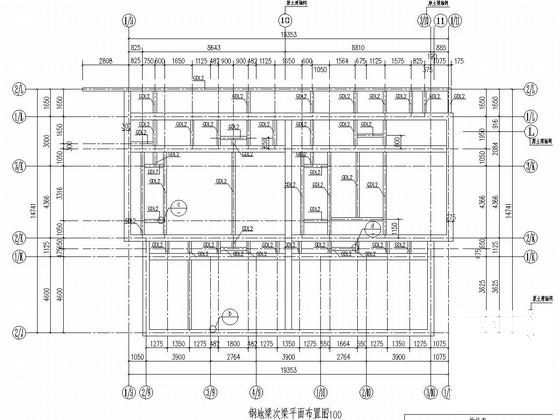

钢地梁次梁平面布置图

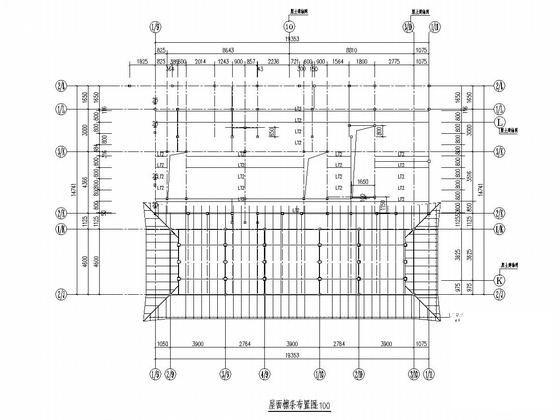

屋面檩条布置图

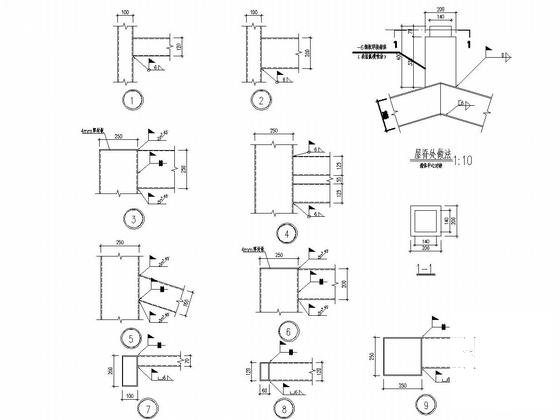

节点详图
钢柱平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
古建施工图纸 - 1 -
古建施工图纸 - 2 -
古建施工图纸 - 3 -
古建施工图纸 - 4 -
古建施工图纸 - 5 -
古建施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：5.04 MB
- 收藏次数：0
-
文件名称：
附件-995877775659968775558.rar
