一份6层框架结构体育公园会所结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.60kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目是辽宁某六层框架结构体育公园会所项目，工程占地面积：90m2，紧邻奥体中心、艺术中心。公园并配有餐厅、店铺、大厅、健身中心、车库等设施，静压管桩桩基础，抗震设防烈度为7度。
包括：结构设计总说明，柱平面布置及配筋图，梁平面布置及配筋图，板平面布置及配筋图，电梯井平面布置及配筋图， 节点详图 等共计20张图。
3月。

二层板平面布置及配筋图

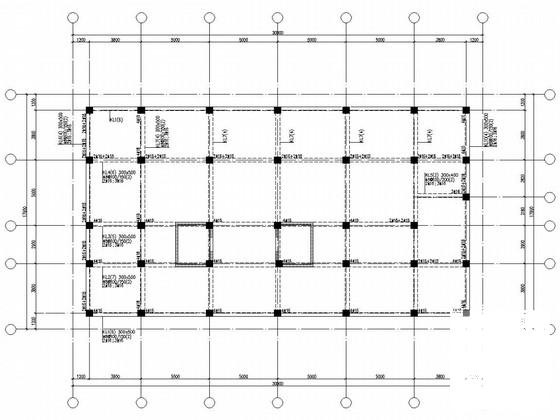

四~五层梁平面布置及配筋图

三层板平面布置及配筋图

四～六层板平面布置及配筋图

闷顶层梁平面布置及配筋图

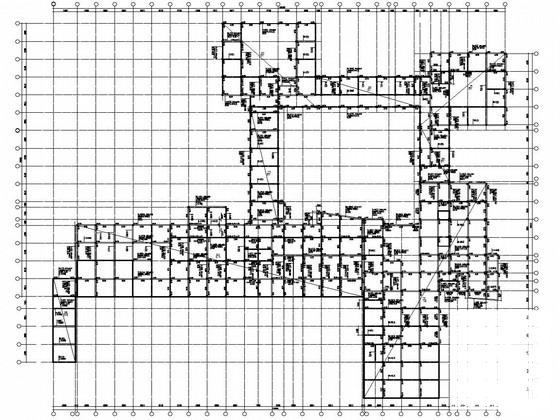

第 1 张图

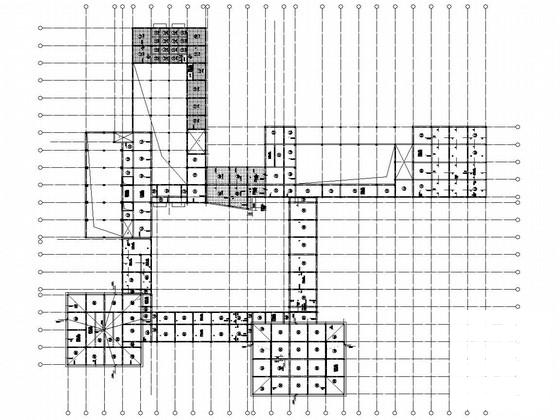

第 2 张图

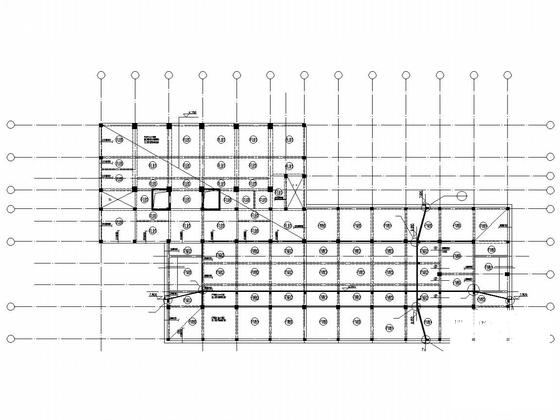

第 3 张图

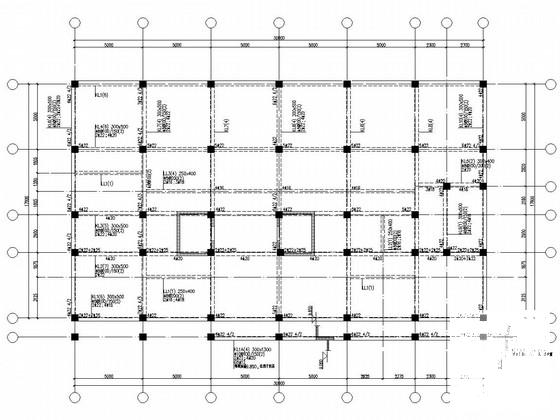

第 4 张图

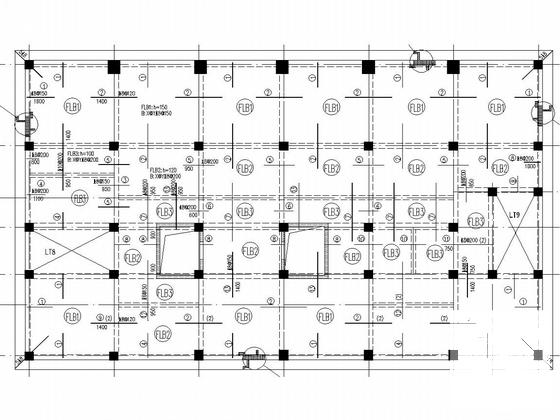

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
