一份框架-钢支撑钢结构屋盖奥林匹克公园体育馆结构CAD施工图纸(柱下独立基础)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢筋混凝土结构：框架
• 钢结构：轻钢结构
• 基础形式 ：条形基础, 独立基础, 筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：31张
• 设计年代：近代

附件详情

本项目是钢筋混凝土框架-钢支撑钢结构屋盖结构体系奥林匹克公园体育馆项目，框架抗震等级一级，基础形式为筏型基础、柱下独立基础和条形基础。抗震设防烈度为7度，地基基础的设计等级乙级。
包括：结构设计总说明，基础平面结构图，拉梁及压梁平面图，基础详图，地下室顶板结构图，柱 平面布置图 ，柱表，一层顶板配筋图，二层顶板配筋图，三层顶板配筋图，四层顶板配筋图，一层顶梁配筋图(Y向)，一层顶梁配筋图(X向)，二层顶梁配筋图(Y向)，二层顶梁配筋图(X向)，三层顶梁配筋图(Y向)，预应力框架梁配筋图，楼梯结构图，看台预留洞口布置图等共计31张图。
7月。

一层顶板平面图

3层顶板平面图

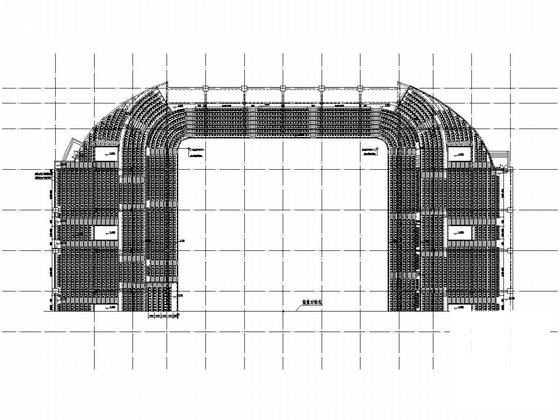

看台预留洞口布置图

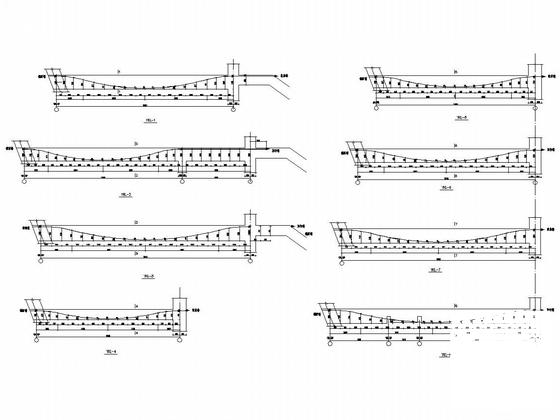

预应力框架梁配筋图

二层顶梁配筋图(Y向)

地下室顶板结构图

基础详图

拉梁及压梁平面图

4层顶板平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
