一份客运专线工程检查库钢屋盖结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑,工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：36m
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 雪压：0.1kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

• 这份参考资料包括：资料目录及钢 结构设计说明 、锚栓和预埋件布置图、屋面上弦结构平面布置图、屋面下弦结构 平面布置图 、墙面檩条图、屋面板布置图、天窗屋面结构布置图、钢屋架详图等共七张。

附件详情

该资料为某客运专线工程（xx动车运用所先期实施工程）检查库钢屋盖系统施工图，采用钢筋混凝土柱单层厂房（排架柱、钢桁架屋架)结构。

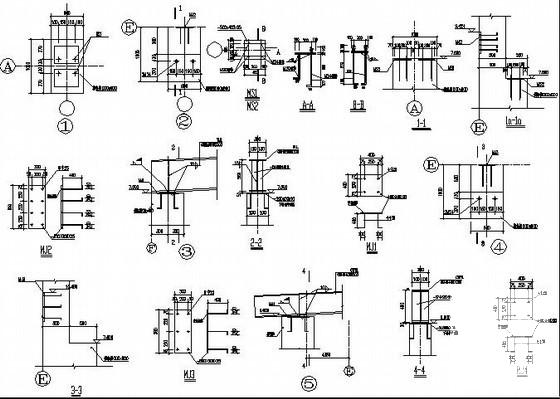

第 1 张图

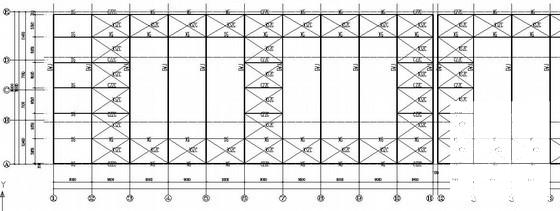

第 2 张图

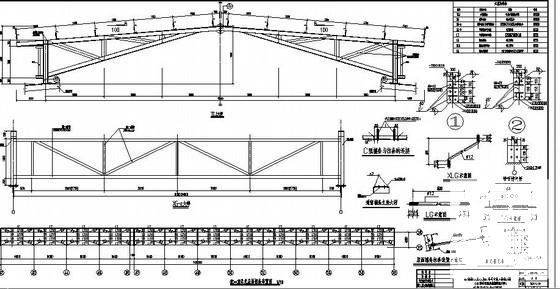

第 3 张图

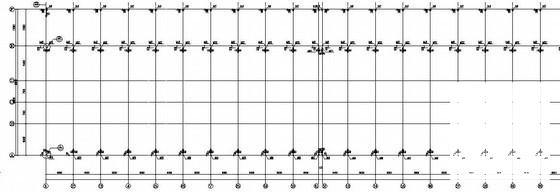

第 4 张图
