一份奥林匹克体育科技中心钢结构屋盖结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：20张

附件详情

该项目是奥林匹克体育中心体育科技中心钢结构屋盖项目，该资料包含：体育科技中心钢结构屋盖施工总说明，钢屋盖空间透视图，平面和正面视图，定位尺寸图，钢屋盖平面结构布置图，檩条布置图，洞口一、二附近处附加杆件编号及材料表，节点详图等共计20张图。

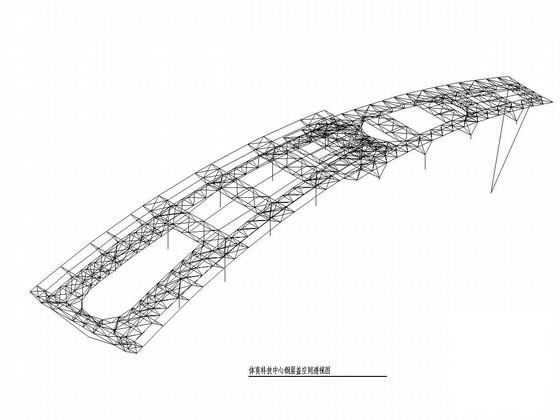

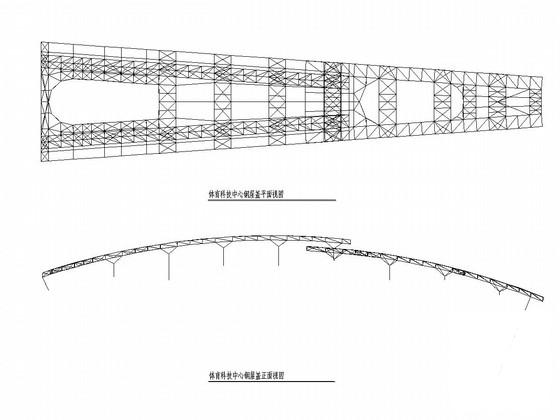

体育科技中心钢屋盖平面和正面视图

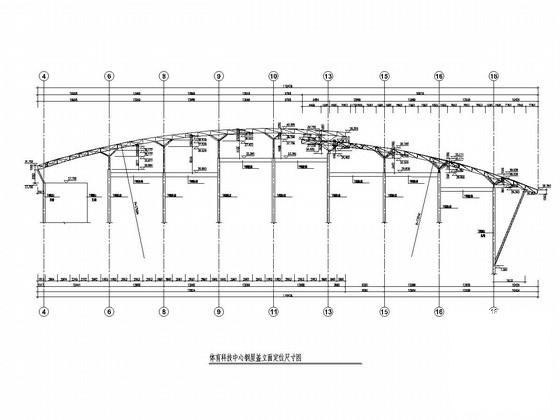

钢屋盖立面定位尺寸图

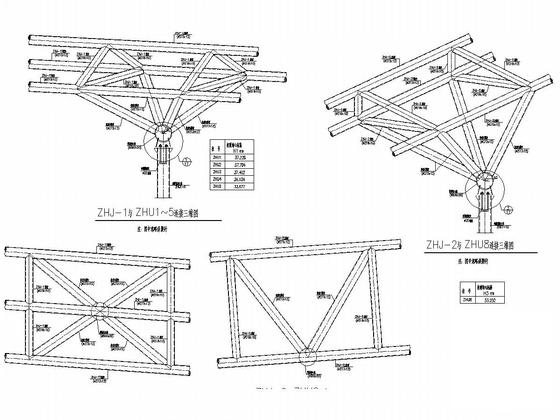

节点详图

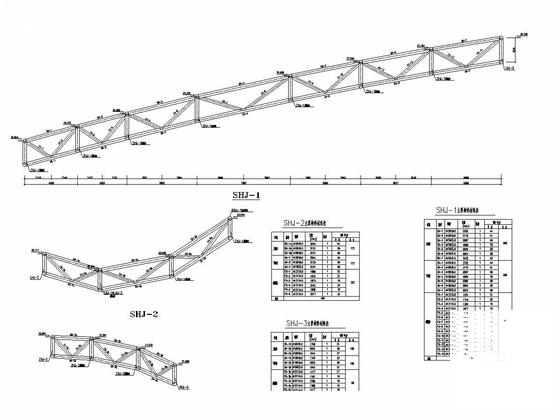

SHJ-1~3图及材料表

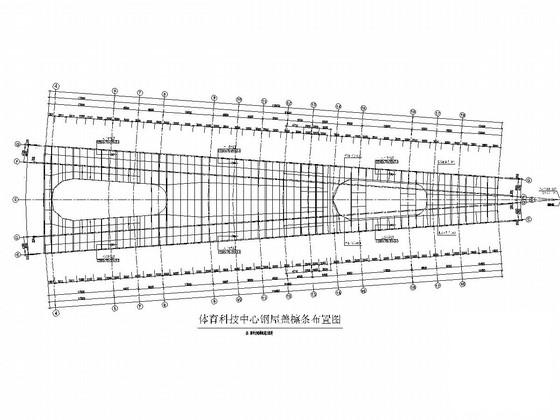

体育科技中心钢屋盖檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
