一份大型框架柱钢屋盖屠宰场结构CAD施工图纸(平面布置图)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：混合结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：三级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：29张

附件详情

大型框架柱钢屋盖屠宰场结构施工图
该资料包含：
结构设计总说明、基础 平面布置图 、柱配筋图、梁配筋图、预制板布置图、柱配筋图、梁，板配筋图、模板图、 楼梯详图 、GJ图、屋架布置图、屋面檩条布置图共29张图纸。

刚架图

梁配筋图

板配筋图

屋面檩条布置图

模板图

基础暗梁

楼梯详图

现浇梁后浇带节点

屋面檩条布置图

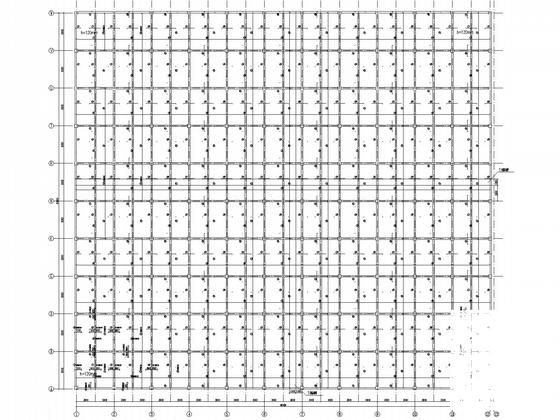

第 1 张图

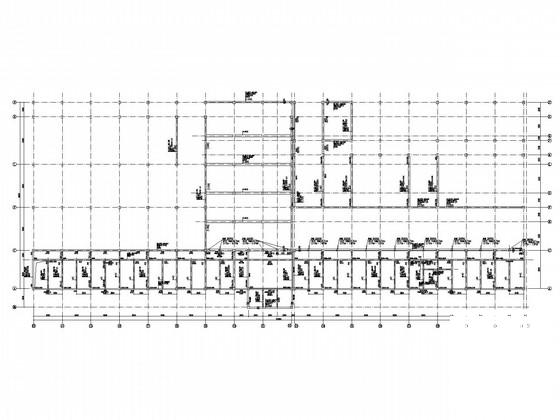

第 2 张图

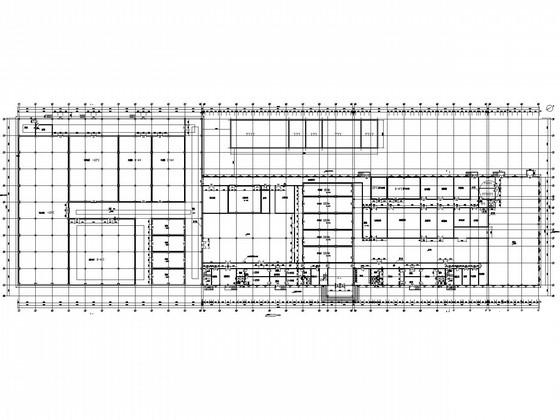

第 3 张图

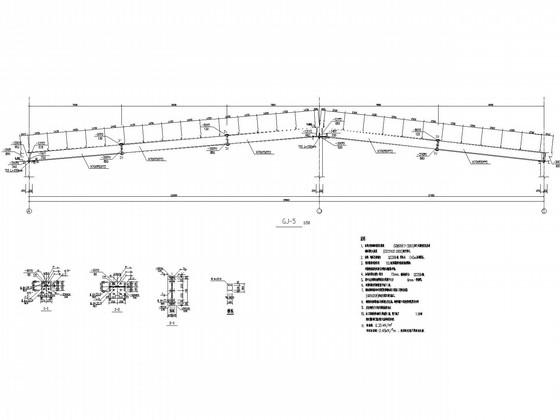

第 4 张图

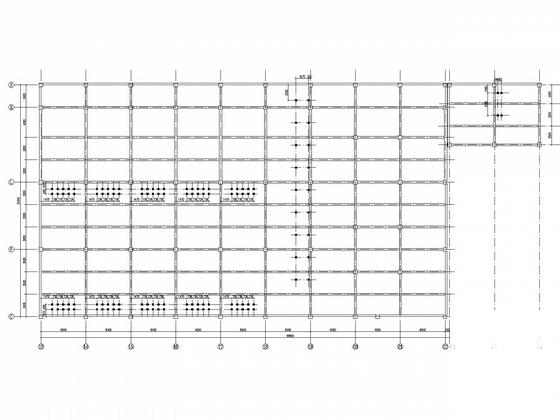

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-7 12:38:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
