地上2层钢网壳屋盖结构办公楼结构CAD施工图纸（2015年06月出图纸）(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：2层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：网架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：其他
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目为浙江某办公大厦，地下一层层高3.6米，地下二层层高为5.6米，一层层高为5.98米，二层层高为7.52米，屋盖最高点层高为8.5米，总高为22.3米，屋盖以下为钢筋混凝土框架结构，屋盖采用钢网壳，基础为钻孔灌注桩，6度设防。
该资料包含：结构设计说明、桩位布置图、底板配筋图、承台配筋图、柱配筋图、板配筋图、梁配筋图、观景台钢结构屋顶施工图、楼梯配筋图等共17张图纸。

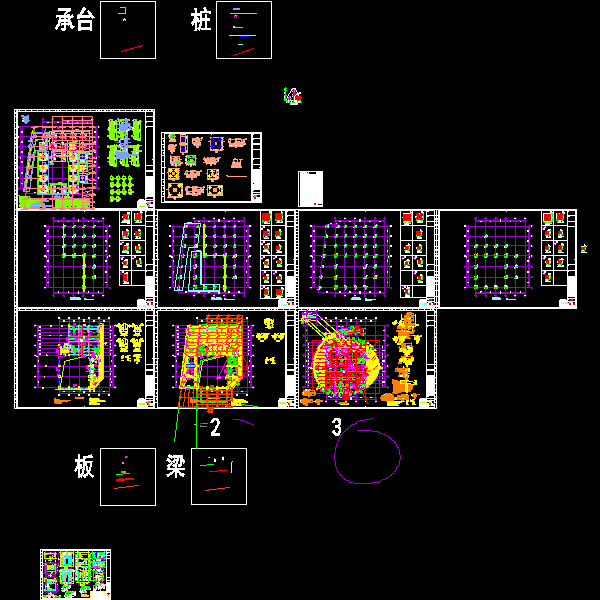

C楼三层板配筋图

C楼三层梁配筋图

C楼底板配筋图

C楼桩位布置图

C楼地下一层柱配筋图

c楼结构.dwg

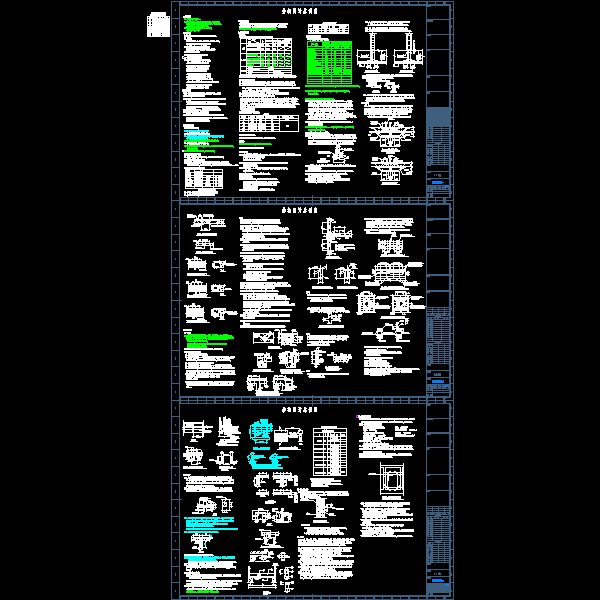

总说明.dwg

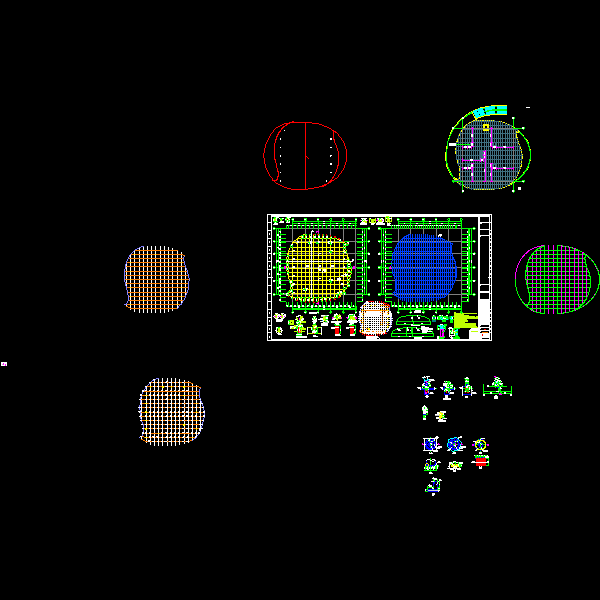

钢屋面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-24 12:28:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
