一份6层框架结构“W”形体育教研基地建筑施工CAD图纸

ghjkkkff · 发表于 2020-2-11 13:06:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：职业院校
建筑高度类型：多层建筑
外立面材料：幕墙
幕墙面板材料：玻璃幕墙
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：辽宁
图纸设计格式：CAD2000
参考图纸：45张
设计年代：近代
建筑设计面积：46586平方米
占地面积：35500平方米
容积率：1.31
建筑密度：33.4%
绿化率：44.8%
建筑高度：23.5m
建筑地上层数：6层
设计效果图：无
机动车辆停车位：68个

附件详情

附件设计说明：建筑规模概况为总建筑面积46586平方米,占地面积3.55公顷。科研教学楼,运动员公寓，为6层，局部4层，5层，餐饮中心2层,建筑总高度23.5米。科研教学楼中一至六层均为教研室,教室,办公室,会议室等用房。该项目结构型式为钢筋混凝土框架结构,局部钢网壳结构.建筑的设计使用年限为50年，抗震设防等级为七度。
该资料包含：总平面图、各层平面图、剖面图、立面图、详图、经济指标、设计说明。

多层框架结构“W”形体育教研基地建筑剖面图

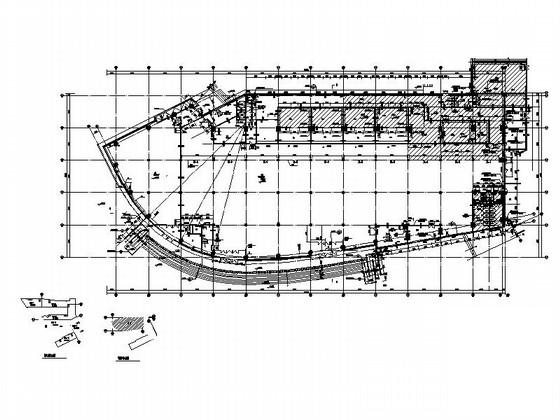

多层框架结构“W”形体育教研基地建筑首层平面图

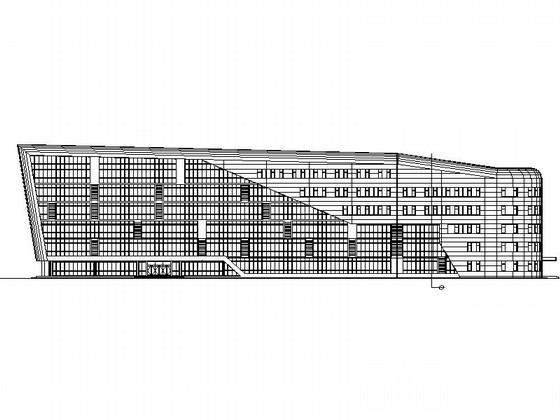

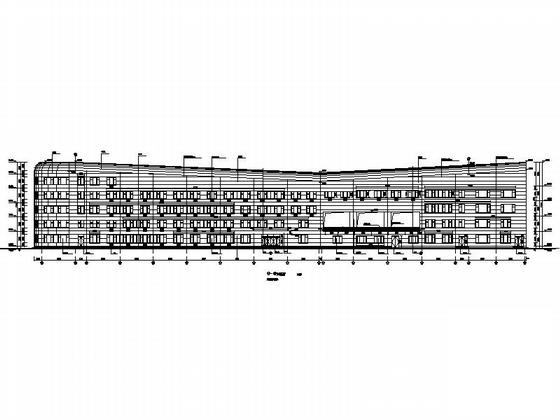

多层框架结构“W”形体育教研基地建筑立面图

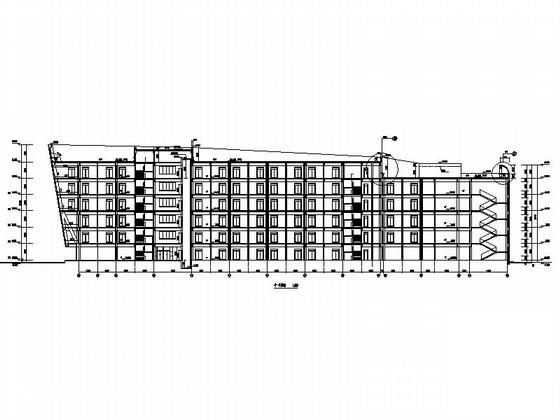

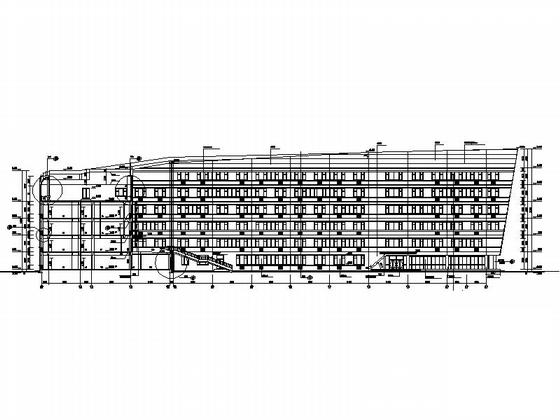

多层框架结构“W”形体育教研基地建筑剖面图

多层框架结构“W”形体育教研基地建筑平面图

多层框架结构“W”形体育教研基地建筑详图

多层框架结构“W”形体育教研基地建筑缩略图
