一份4层体育中心建筑施工CAD图纸(卫生间详图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育馆
• 建筑规模：丙等（0.5-2）万人
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：7769.4平方米
• 占地面积：4493.9平方米
• 容积率：1.28平方米
• 建筑密度：35.2%
• 绿化率：43.1%
• 地下室建筑设计面积：1488.8平方米
• 设计效果图：无

附件详情

工程名称：深圳市某体育中心 建筑施工 图
防火等级：二级
抗震等级：七度
总占地面积：4493.9M2
总建筑设计面积：7769.4M2
其中：计容积率面积为5765.1 M2
公共走道面积(地面架空)555.5 M2
景观建筑：地下室面积1448.8 M2
容积率：1.28
建筑密度：35.2%
绿化率：43.1%(含人行硬地)
遵循原则
A、良好的功能安排，便于使用。
B、体育建筑的鲜明形象，充满动感。
C、采用表现时代特征的现代设计手法和现代材料。
D、融合在城市环境中，成为区域建筑环境中所体现出的城市文脉、自然肌理的有机组成部分。
E、是为居民文化生活服务的体育设施，应体现出文化性、福利性、开放性特点。是高雅、亲和的群众活动场所。避免商业气息，避免冷漠形象。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样等

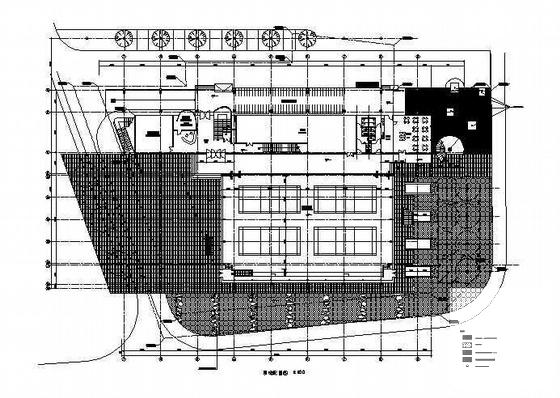

第 1 张图

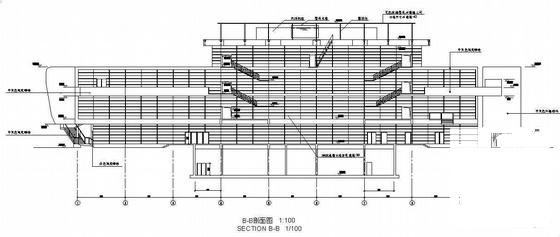

第 2 张图

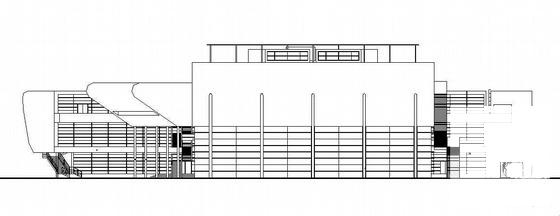

第 3 张图

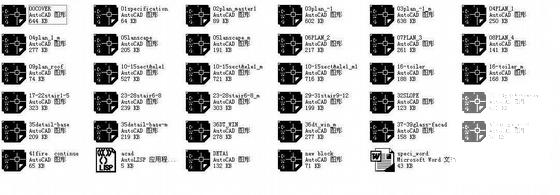

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
