一份5层综合超市建筑施工CAD图纸(卫生间详图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 商业聚合形态：“面”式
• 建筑类别：大型综合商场
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：20张
• 建筑设计面积：37505.8平方米
• 占地面积：11512.6平方米
• 建筑高度：22.5m
• 地上层数：5层
• 地下室建筑设计面积：8972.8平方米
• 设计效果图：无
• 机动车辆停车位：110个

附件详情

某五层综合超市 建筑施工 图——20张CAD

包含：设计说明、节能设计表、做法表、各层平面图、立面图、剖面图、 楼梯详图 、卫生间详图、节点大样、防火分区示意图。

功能：停车，超市，办公，屋面羽毛球、网球、篮球场地
总开间X进深：86.6X13.294米

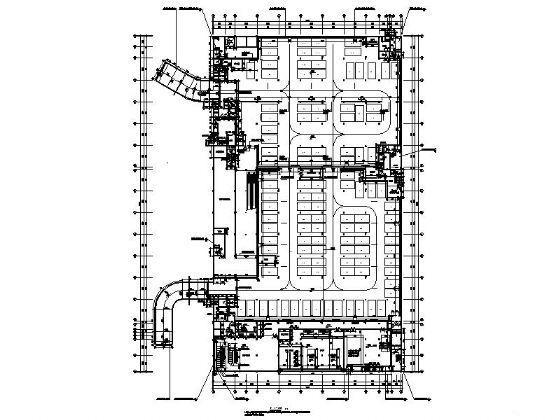

地下室平面

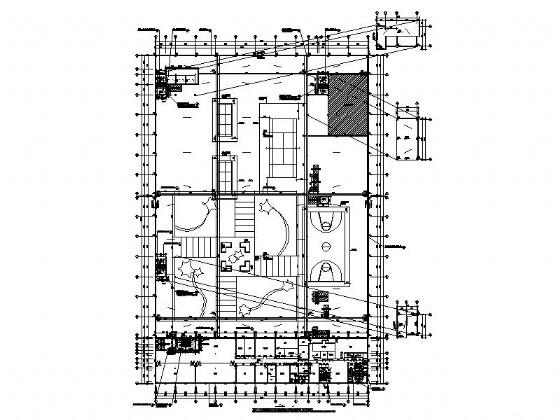

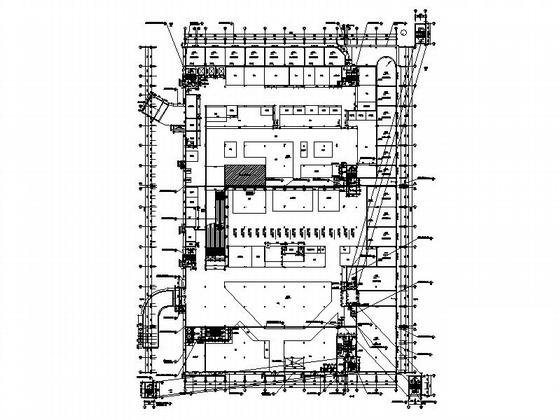

三层平面图

第 1 张图

第 2 张图

第 3 张图

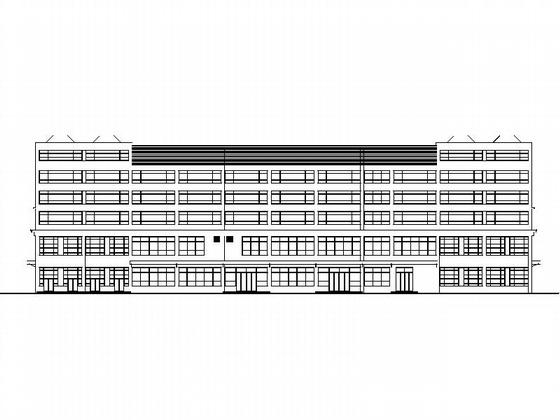

第 4 张图

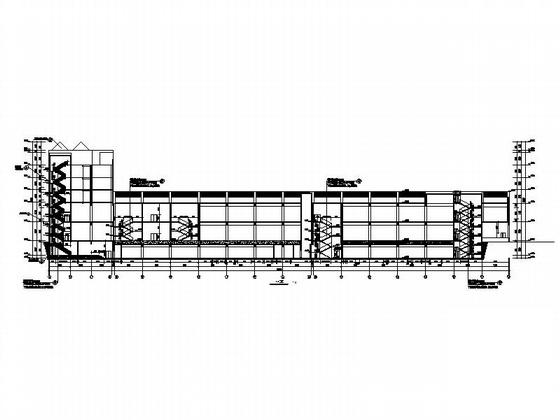

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
