一份医院18层住院楼建筑施工CAD图纸(卫生间详图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计面积：45120平方米
• 建筑高度：50米
• 建筑层数：18

附件详情

该资料为某医院十八层住院楼 建筑施工 图
工程建筑面积约为：45120平方米、建筑设计结构形式为：框架结构、层数为： 18层、高度为： 50米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共33张图纸
设计功能包括：高级病房、普通病房、活动间、休闲厅、小件售卖、诊断室等。

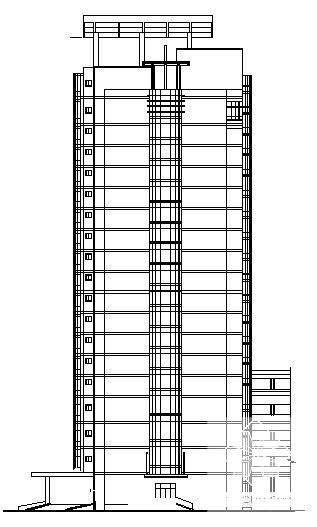

第 1 张图

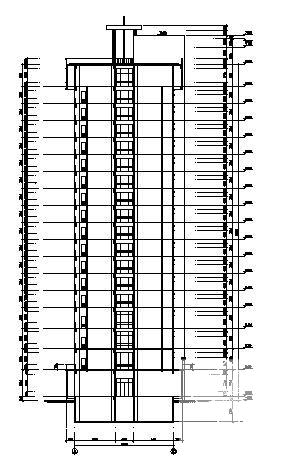

第 2 张图

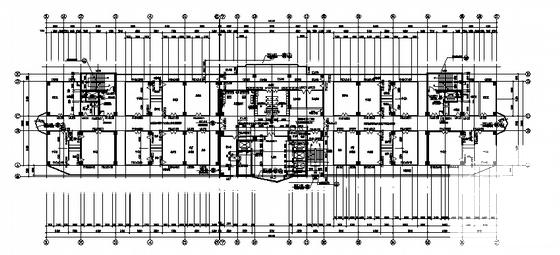

第 3 张图

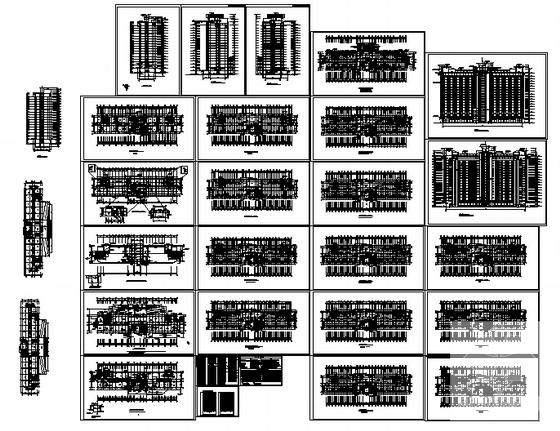

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
