3层体育中心空调通风CAD图纸

  • 出图时间:近代
  • 设计内容:多联机/VRV,通风排烟
  • CAD版本:CAD2000
  • 参考图纸:17张
  • 建筑地上层数:3层
  • 建筑地下层数:1层

附件详情

厦门某体育中心一期分体育场、综合体育馆及门球馆。其中综合体育馆分地下一层,地上三层。地下一层为车库及设备用房,一层为办公室、新闻大厅、器材室、运动员及裁判员休息室等,二至三层为比赛场地、座位及体育馆辅助用房;体育馆固定座位2461座,活动座位916座。门球馆为单层。
比赛场地及观众席采用冷水系统;其余功能房间采用变流量多联机系统。通风设计范围:综合馆地下车库、非机动车停车区、设备用房、比赛场地及观众席室、卫生间等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

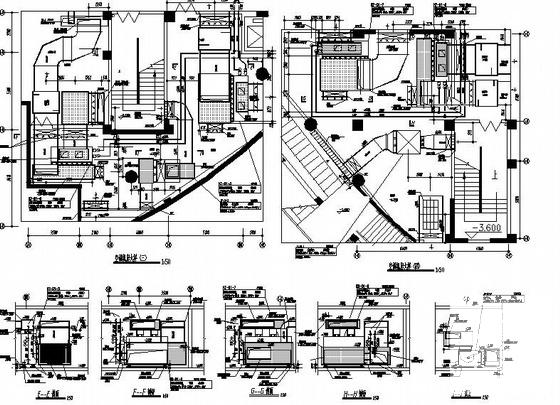

  • 空调通风图纸 - 1
    空调通风图纸 - 1

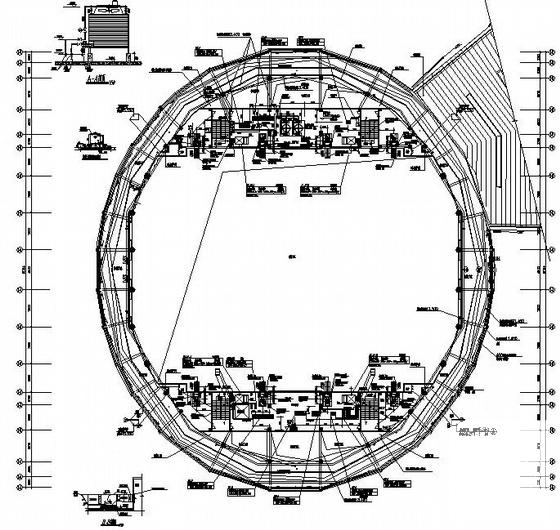

  • 空调通风图纸 - 2
    空调通风图纸 - 2
  • 空调通风图纸 - 3
    空调通风图纸 - 3

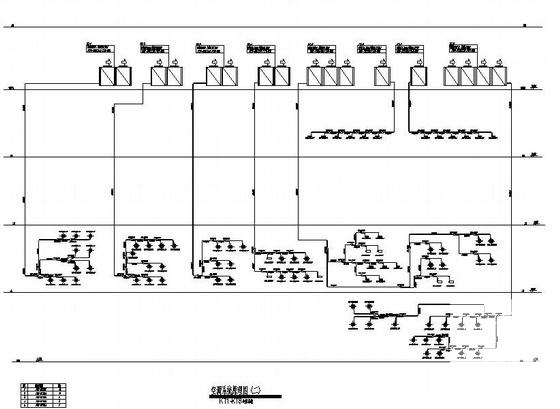

  • 空调通风图纸 - 4
