[CAD]体育中心游泳馆空调通风设计施工图(大院图纸)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑设计面积：20627平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,机房
• 冷热源：市政热网
• 空调系统：全空气系统,制冷剂系统
• 采暖系统：散热器供暖
• 水系统：双管制,异程式
• 项目所在地：江苏

附件详情

• 设计施工说明
• 主要设备及材料表
• 图例
• 空调通风平面图
• 空调通风机房详图
• 空调及采暖末端水系统流程图

附件详情

稿件为江苏省连云港某体育中心游泳馆空调通风设计施工图纸；大院设计；场馆总建筑面积20627平米，空调区域面积13885平米。
设计范围：根据要求对该工程作集中空调设计;对游泳池、跳水池、戏水池池周边区作地板辐射与散热器辅助采暖系统；对配电间、地下室通道作机械通风设计；对浴厕等作机械排风设计；对不满足自然排烟条件的内走道、池区等大空调作机械排烟设计。

，图纸共14张。

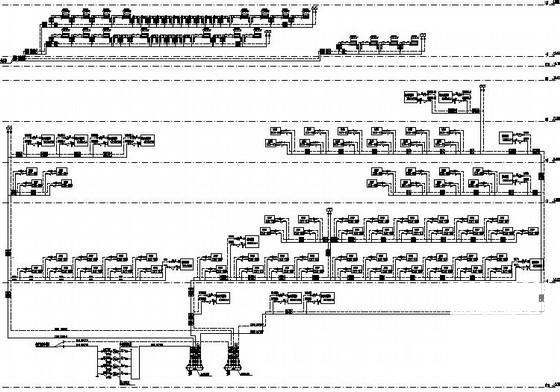

空调及采暖末端水系统流程图

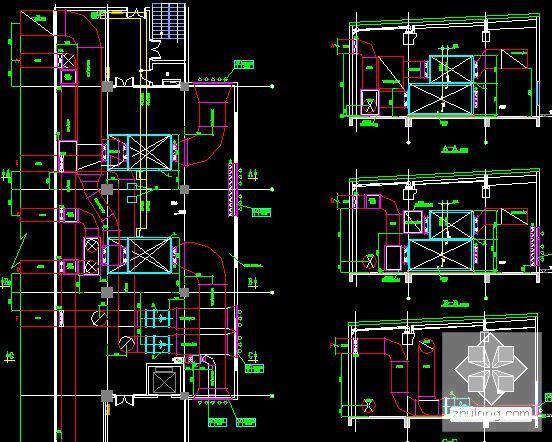

空调通风机房详图

空调通风机房剖面图

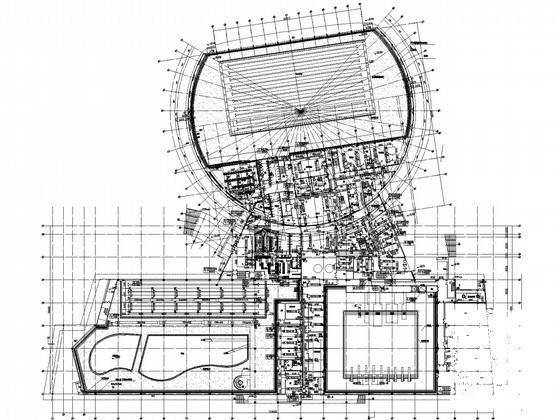

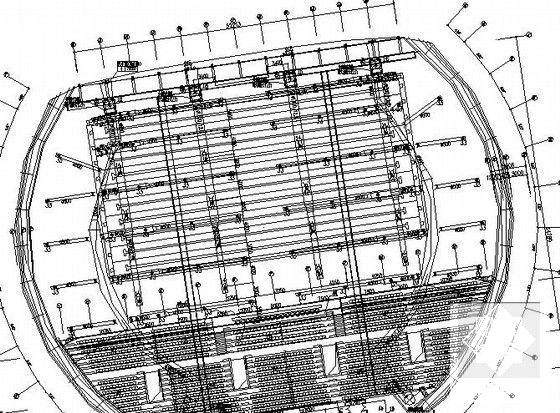

游泳馆上空空调平面

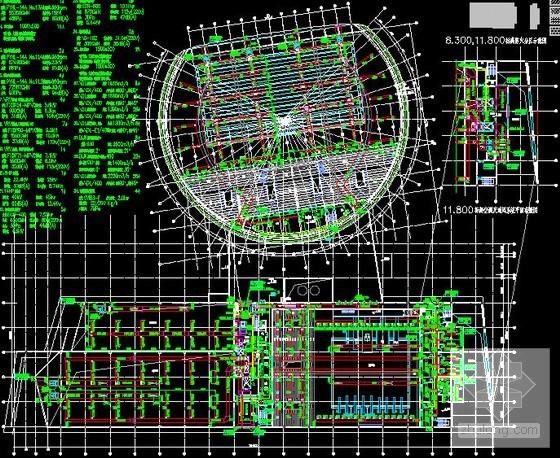

空调平面大样

空调通风机房详图2

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
