一份25层大型酒店建筑空调通风系统设计CAD施工图纸（大院设计99米高）

fengzhong · 发表于 2020-2-29 09:40:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑设计面积：28000平方米
建筑地上层数：25层
图纸设计深度：施工图
参考图纸：36张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
水系统：变流量,双管制,同程式,异程式
送风方式：散流器送风
项目所在地：广东

附件详情

通风空调设计说明
通风空调施工说明
空调通风设计统一图例
主要设备材料表

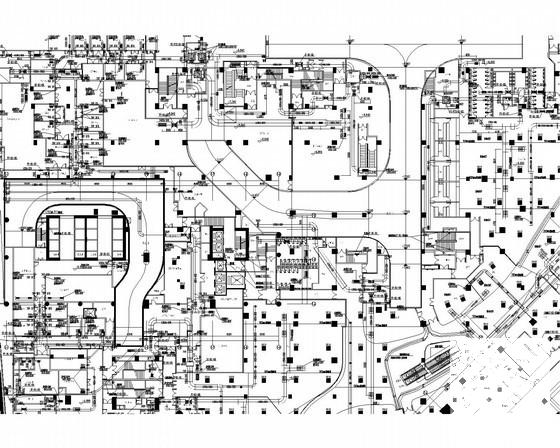

风管平面图

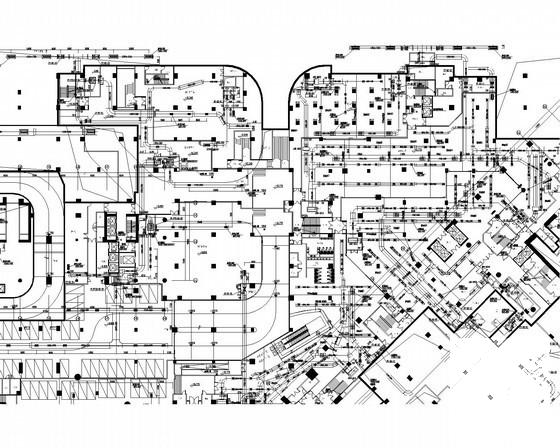

夹层通风平面图

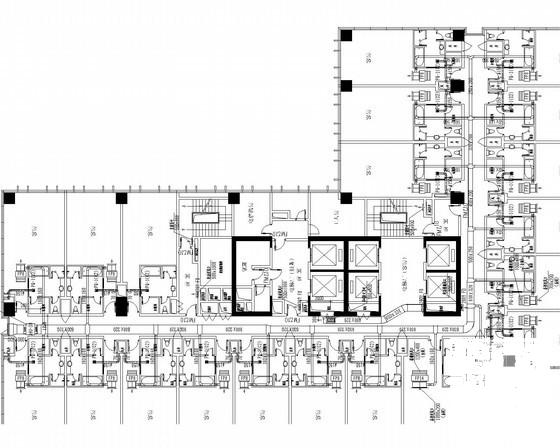

通风平面图
空调系统流程图

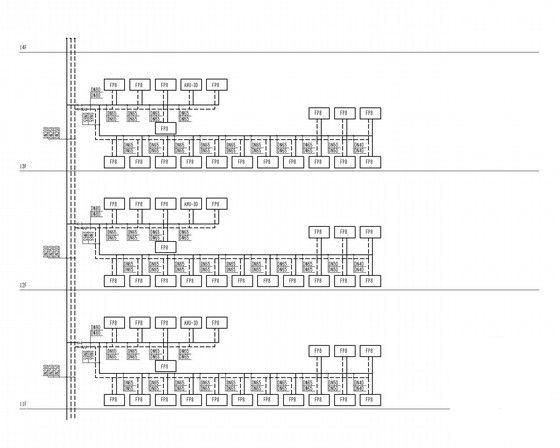

空调水系统图
防排烟系统图
......

附件详情

一、项目概要：
本项目位于广州市,总建筑面积约2.8万平方米,建筑类别为酒店。本建筑共25层，建筑高度为99m...
二、冷热源：
冷热源系统采用风冷螺杆式冷水机组...
三、空调系统：
1.空调水系统：该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统。
2.冷冻水水泵系统采用一次泵系统，变流量运行。
3.酒店客房等小空间采用风机盘管,送风方式侧送侧回...
四、通风排烟系统:
1.主机房、水泵房换气次数6次/h,机械补风，补风量不小于排风量的50%。
2.配电室换气次数不小于10次/h,机械补风，补风量不小于排风量的50%。
3.地下室设备区超过20m的内走道，设置机械排烟系统，排烟量按走道面积每平方米60m3/h计算...

图纸共36张。
