一份11层酒店通风空调系统设计平面CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆, 酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：17916.88平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：空调, 通风
• 冷热源：空气源热泵
• 空调系统：全空气系统, 制冷剂系统
• 送风方式：散流器送风
• 项目所在地：云南

附件详情

稿件为云南昆明某酒店 通风空调系统 设计平面图，建筑层数11层，建筑高度41.2m，总建筑面积约17916.88m'，属于一类高层建筑。本酒店全部设置VRV变频多联机组中央空调系统。室内机组采用风管式机组，空调室内机组采用有线遥控器进行控制，或采用集中式进行控制。新风供给每层各设一套系统或多套系统，新风机组采用低噪声柜式离心式风机箱；卫生间排风采用采用天花板管道式换气扇直接排入管井或室外，换气扇须自带止回风阀……

图纸共10张，编制与。

酒店风管平面大样

某大型酒店风管平面图

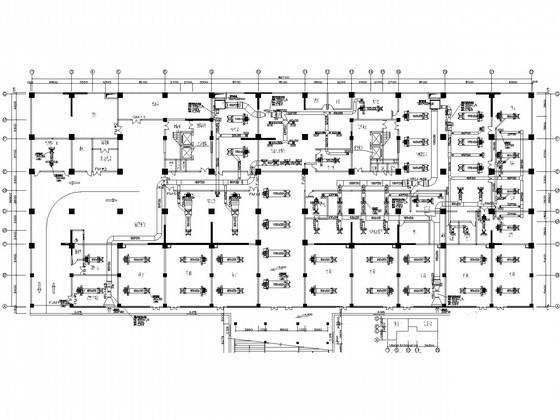

第 1 张图

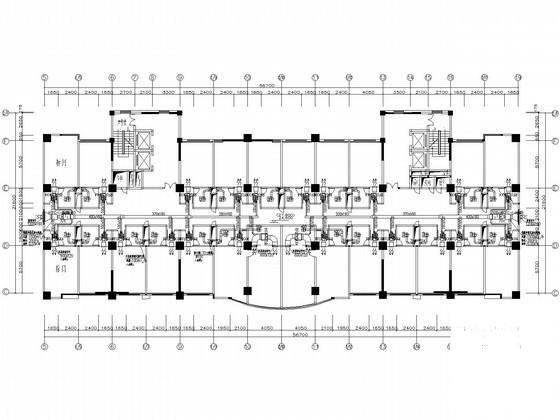

第 2 张图

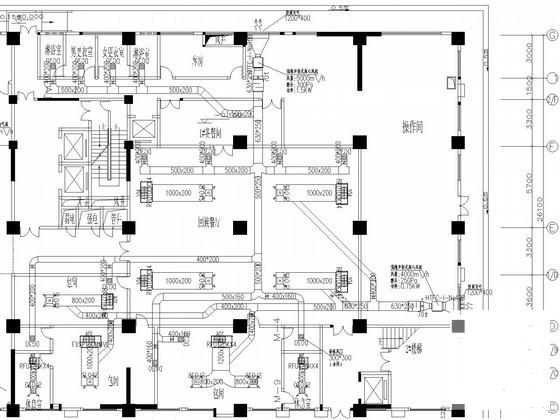

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
