一份6层酒店空调通风设计CAD图纸

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-2-29 09:40:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,宾馆,酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:溴化锂吸收式机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式,异程式,闭式
  • 项目所在地:江苏

附件详情

稿件为江苏某酒店空调通风设计图纸;酒店地上六层,其中一二层为餐厅等配套用房,三~六层为客房。 空调冷热源由溴化锂冷冻机房提供,空调水系统设二管制闭式机械循环,竖管为异程式.各层水平管路均为同程式布置.卫生间等设置机械通风系统……

,图纸共22张。

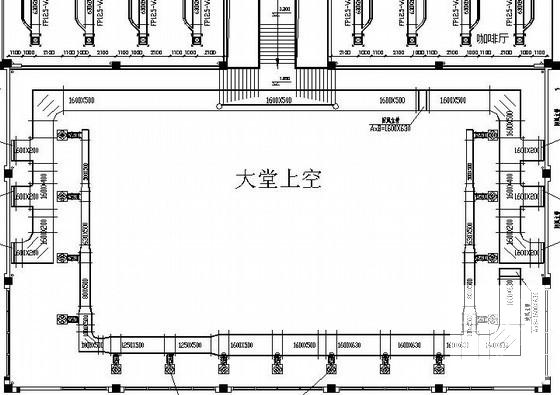

大堂空调平面

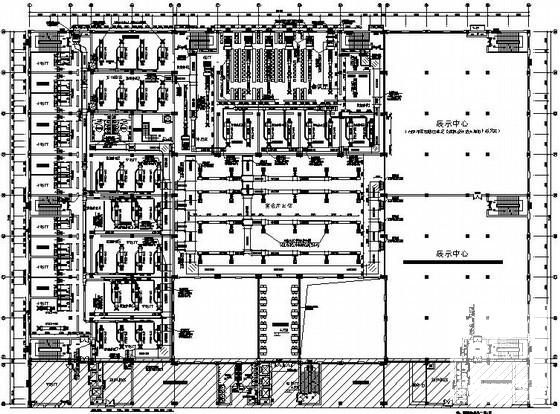

底层A区空调平面图

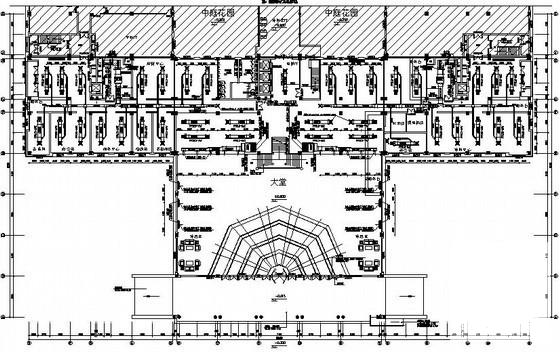

四层空调水管平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

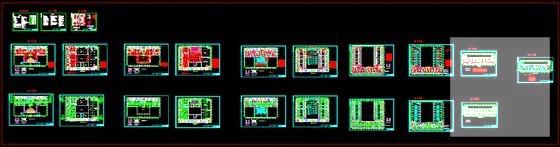

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
