2层游泳馆建筑暖通空调及通风排烟设计施工CAD图纸

附件详情

一、项目概要：
工程为大学游泳馆，总建筑面积约5467m2(地上3942m2,地下1525m2)，地上两层。地下一层，包括集中地板辐射供暖及集中空调设计、通风设计......
二、冷热源：
采用2台制热量为690kw的风冷热水机组及1台制热量为690kw，制冷量为660kw风冷热泵机组。热水机组用于游泳池水加热，热泵机组用于空调作为空调用冷热源......

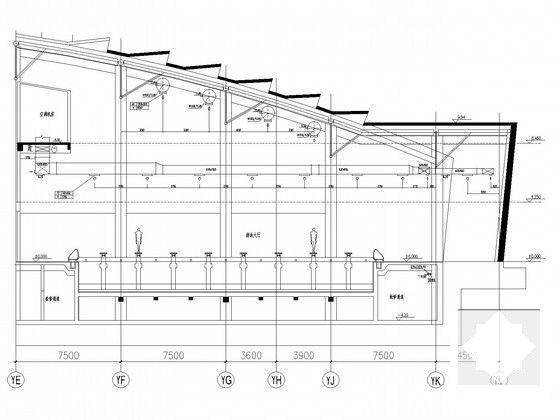

三、空调系统：

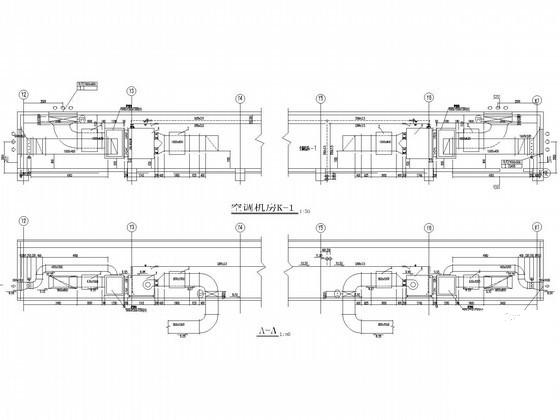

1.游泳馆采用全空气空调系统。共选用4台空调机组，两台送风量26000m3/h，设置于屋顶；两台送风量22000m3/h,设置于地下室。
2.对游泳馆的更衣室、贵宾接待室、广播救生室、健身房及办公室设置分体空调......

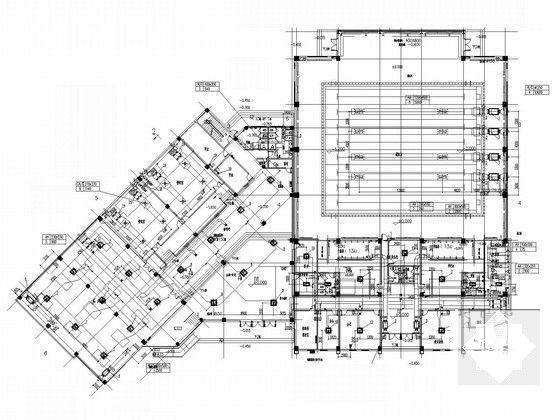

四、采暖系统：

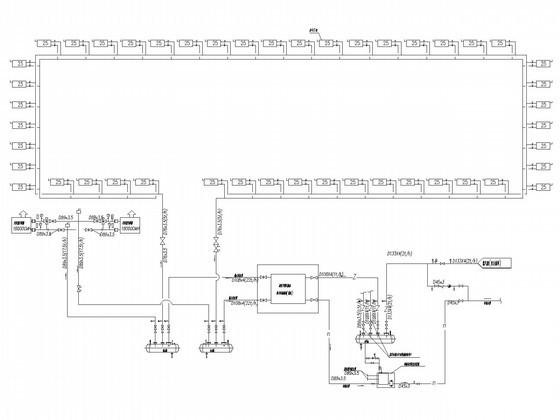

对泳池区设置集中地板辐射供暖，设置11组分集水器，系统热负荷150kW......

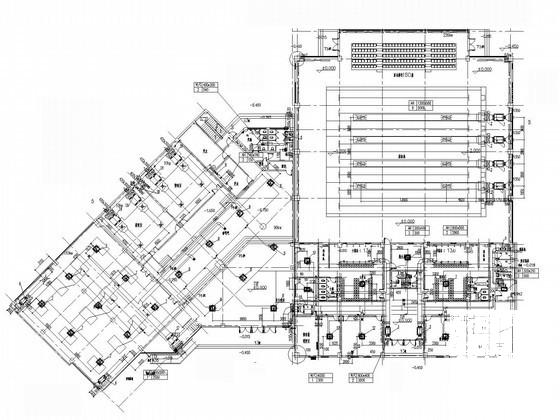

五、通风排烟系统：
1.游泳馆设置机械通风系统，通风量分别为24000m/h及8000m/h。
2.男女沐浴更衣间设置机械排风系统，通风量分别为4000m/h及3000m/h。
3.卫生间设置机械排风系统，通风量分别为500m/h及800m/h......

图纸共77张。
