大学游泳馆采暖通风CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：8000平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计内容：通风,采暖,防排烟,冷热源,其它
• 冷热源：溴化锂吸收式机组
• 空调系统：全空气系统
• 采暖系统：散热器供暖,热水辐射,热空气幕
• 项目所在地：江苏

附件详情

该项目为徐州某大学游泳馆。甲方要求本栋建筑内仅设采暖及通风系统。在本建筑一般房间内设置了普通采暖系统、在游泳馆比赛厅及武术和艺术体操用房内设置了地板辐射采暖系统（地暖）、同时在游泳馆比赛厅内设置了热风采暖系统。在游泳馆比赛厅、武术和艺术体操用房内及需通风的房间内设置了机械通风系统。在消防水泵房设置了机械排烟及补风系统。该项目建筑面积约为8000平方米，地上三层，地下一层

第 1 张图

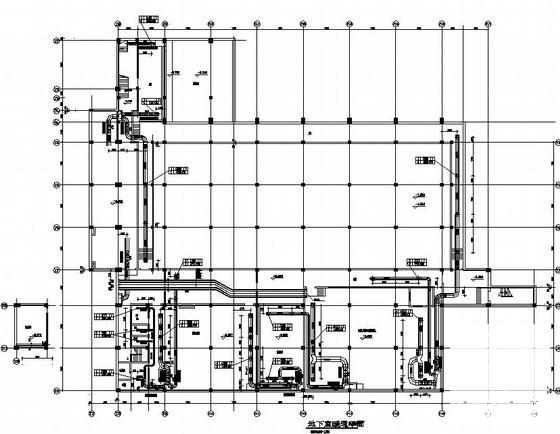

第 2 张图

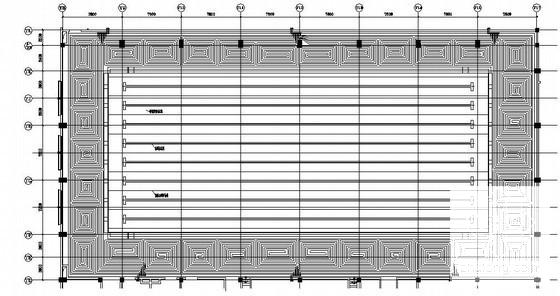

第 3 张图

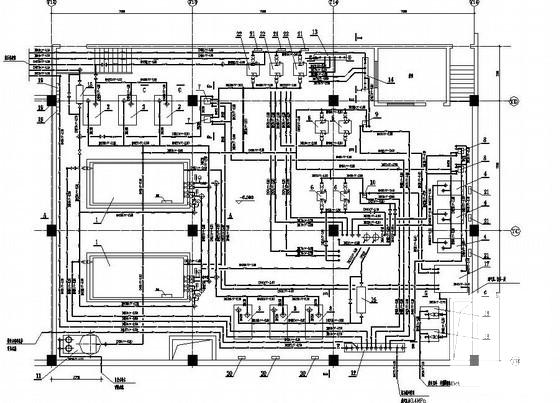

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
