4层重点大学办公楼及会堂空调采暖通风防排烟系统设计cad图

hhjjxx88990 · 发表于 2020-8-27 07:01:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：文化
建筑高度：多层建筑
建筑面积：23544.94平方米
地上层数：4层
地下层数：1层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,机房
冷热源：市政热网,电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
采暖系统：散热器供暖,热水辐射
全空气系统：定风量
送风方式：散流器送风,喷口送风,其他
节点大样：集分水器
项目地址：新疆

附件详情

采暖空调通风设计说明
主要设备及材料表
空调冷热源系统原理图
制冷机房通风平面图
制冷机房空调水管平面图
集分水器详图
冷水机房管道布置剖面图

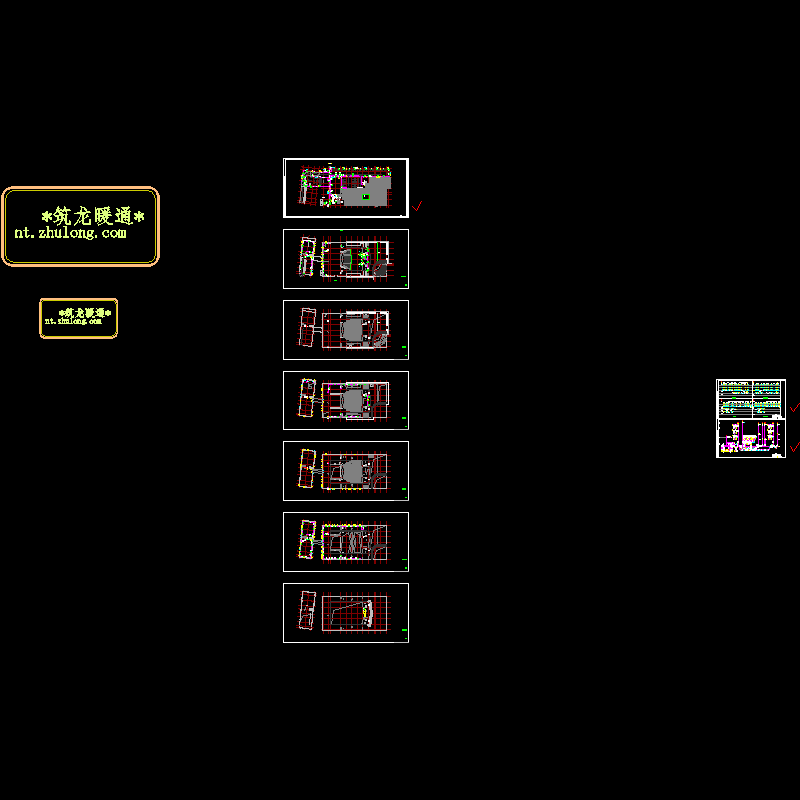

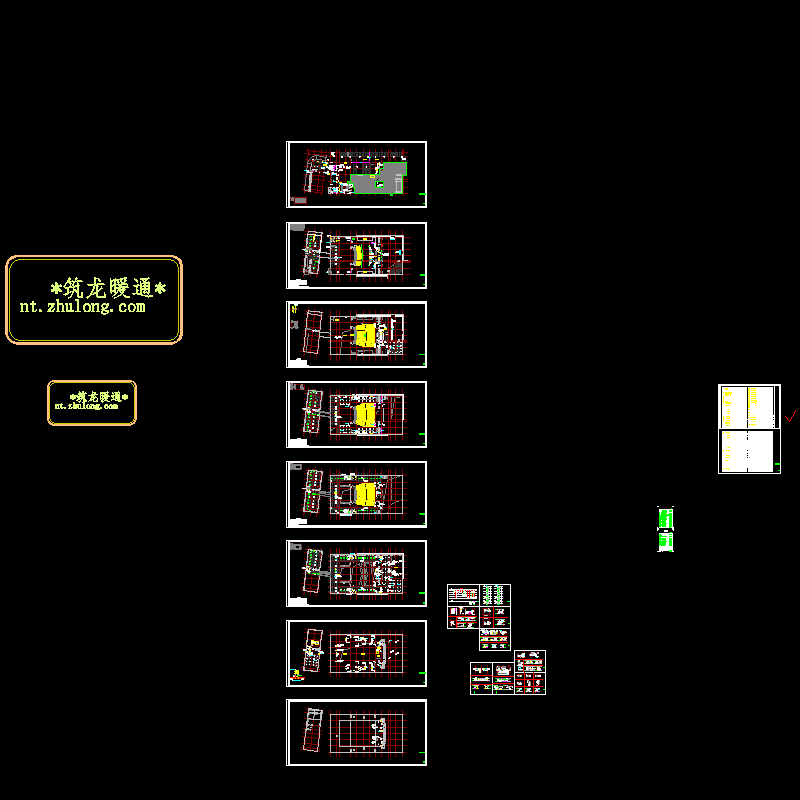

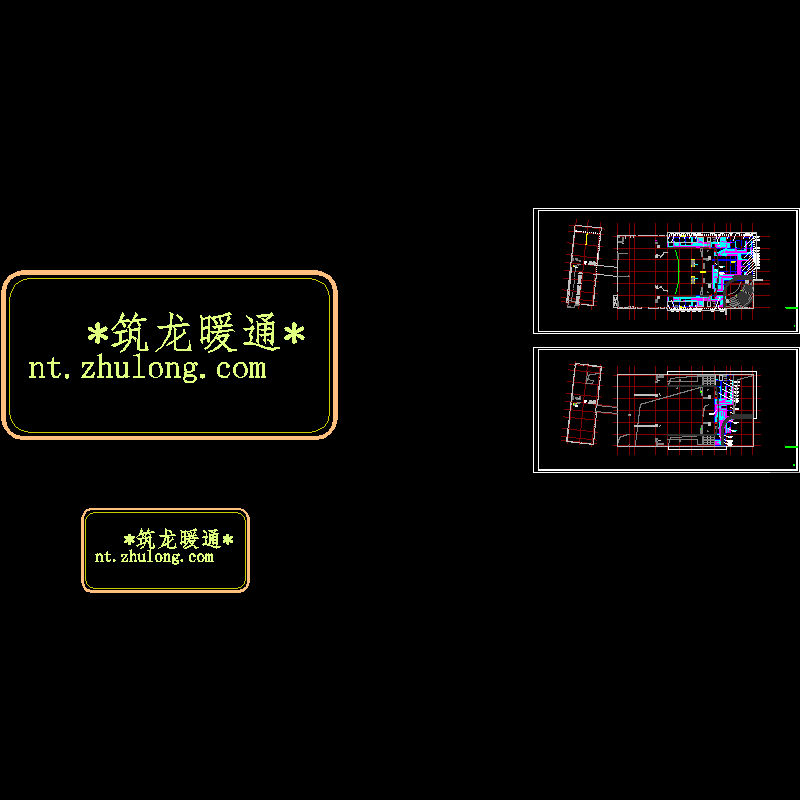

空调通风平面图
空调水管平面图

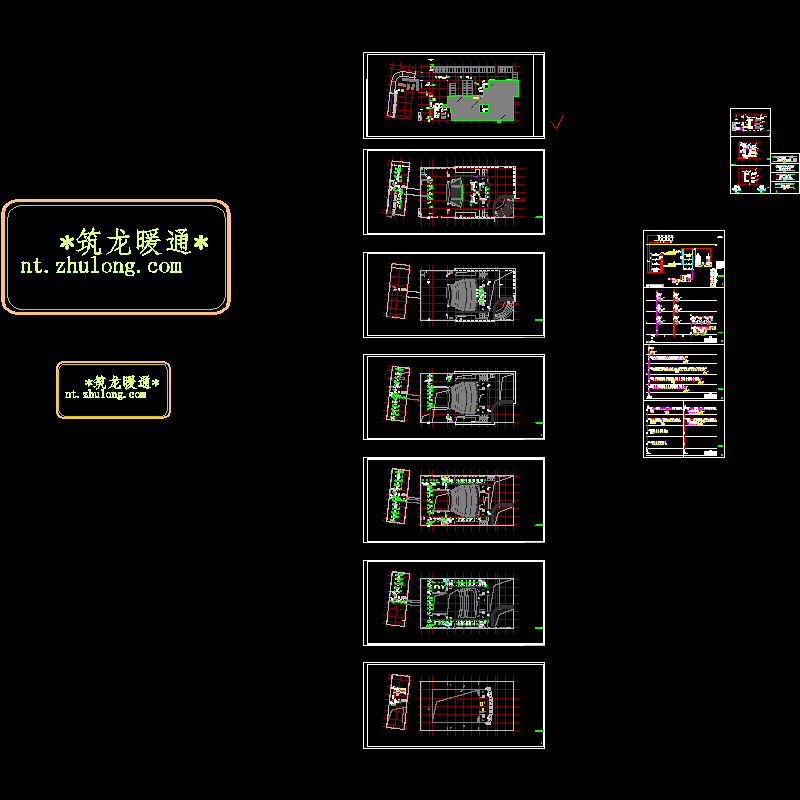

采暖平面图
地板辐射采暖平面图
送排风机房详图
空调机房详图
楼梯间正压送风系统图
走道排烟系统图
空调水系统图
采暖系统图
...

附件详情

一、项目概要：
总建筑面积为23544.94m2。地上4层，地下1层，建筑高度为22.8m...
二、冷热源：
1.夏季冷源：采用水冷螺杆式冷水机组作空调冷源。
2.热源由市政供热热管网提供...
三、空调系统：
1.空调水系统采用两管制一次泵变流量系统，水系统采用补水定压装置定压。
2.会议交流中心采用全空气定风量空调系统。
3.舞台采用全空气定风量空调系统。
4.办公室采用风机盘管新风空调系统...
四、采暖系统：
1.办公区域采用散热器采暖系统。采暖系统采用上供下回单管跨越式系统，热媒为85℃/60℃高温水。
2.大堂、前厅等区域采用地面辐射供暖方式。采暖热媒为60/50°c低温水。
3.一层大堂等区域的主要出入口设置热风幕系统...
五、通风系统：
1.会议中心：采用置换通风，座椅下设置地板散流器送风。
2.舞台中心区域采用两侧鼓形喷口对吹送风，侧台采用旋流风口顶送风，舞台两侧单层百叶风口侧墙集中回风。
3.大堂采用球形喷口侧送风。
4.车库设机械排风系统(PF-D-4)，排风量按6次/h设计...
六、防排烟系统：
该项目防烟楼梯及消防电梯合用前室均采用机械加压送风。地下内走道、大堂、会议交流中心、舞台等设置排烟系统，地汽车库设置机械排风兼排烟系统...

编制于2015年图纸共45张。
