低层行政办公楼暖通空调及通风排烟施工CAD图纸

附件详情

一、项目概要：
项目为行政服务中心建筑，建筑工程为6937.72m2，建筑主体5层，总高23.85米，位于寒冷地区，设计范围：采暖、空调及通风系统设计......
二、热源：
热源由室外地源热泵机房提供，热媒为45/40度热水，系统补水定压方式由地源热泵机房调节......
三、采暖系统：

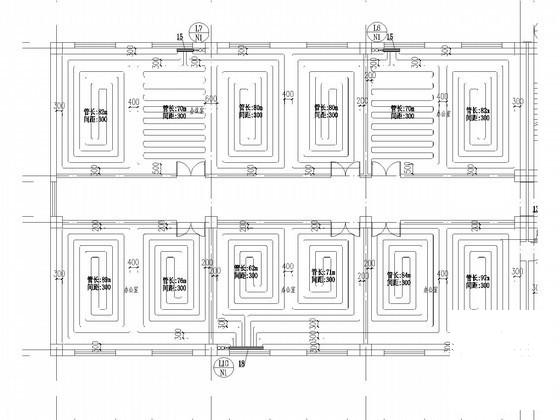

采暖形式为地板辐射供暖，采暖干管为双程下供下回同程系统，采暖系统总热负荷为289.2KW，卫生间及楼梯间采用散热器供暖......
四、空调系统：
冷源由地源热泵机房提供，采用风机盘管形式，不加新风，冷冻水供回水干管为两管制同程式......
五、通风排烟系统；
1.卫生间设计通风器排风，排风量按10次/h计算。
2.建筑内走道超过20m,不满足自然排烟条件，需设置机械排烟系统，内走道面积为190.09m2......

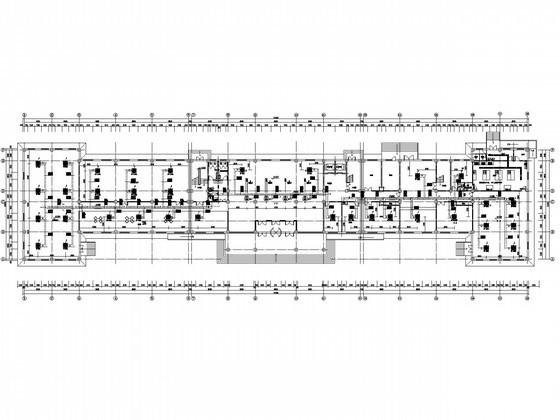

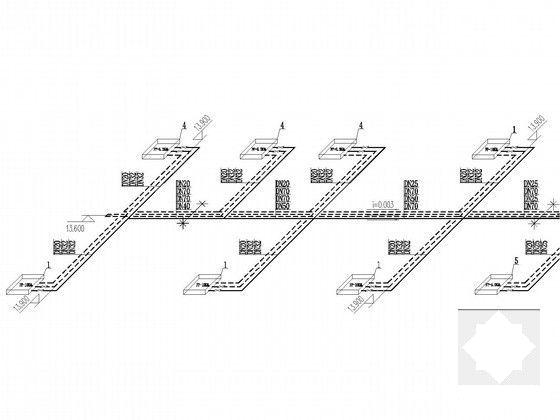

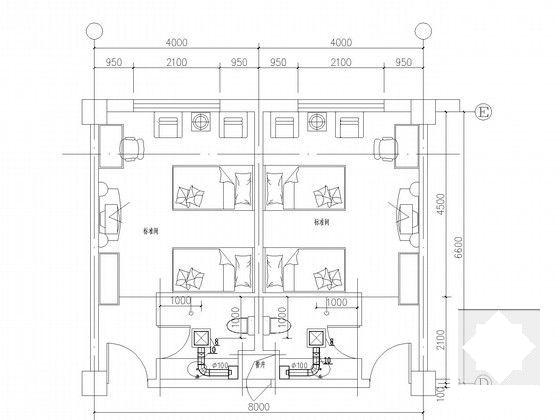

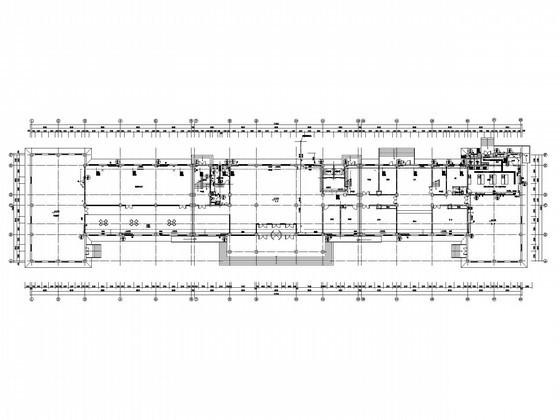

图纸共23张。
