地标性科研楼暖通空调及通风排烟CAD施工图纸(控制原理图)

yuzhong · 发表于 2020-2-28 17:03:50

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,教育,科研,文化
建筑高度类型：高层建筑
建筑设计面积：19400平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：市政热网,电动压缩式冷水机组,锅炉
空调系统：全空气系统,空气-水系统
水系统：复式泵,双管制
送风方式：散流器送风
项目所在地：湖北

附件详情

设计说明书
施工说明书

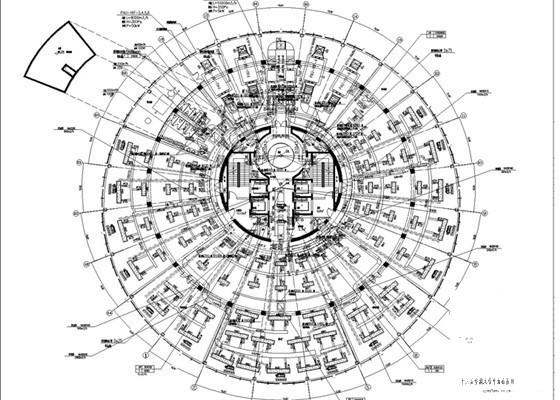

空调风管平面图
空调水管平面图

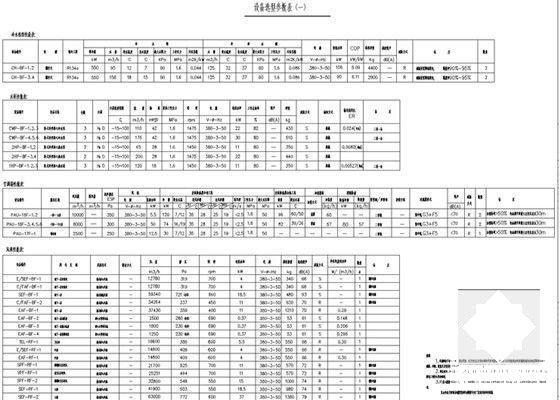

设备表
水系统图

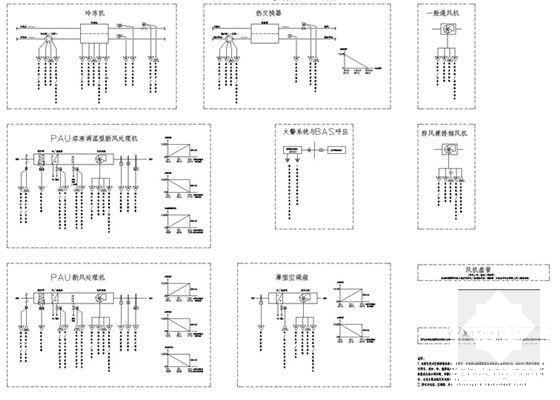

控制原理图

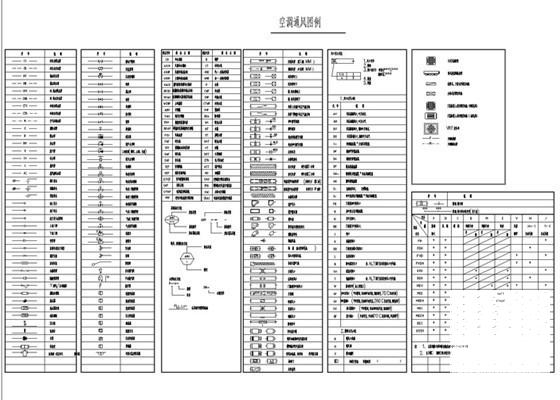

通风图例
......

附件详情

一、项目概要：
本项目位于武汉市，地上16层，地下1层，主要功能为办公、展厅、报告厅等，建筑面积约为19400平方米......
二、冷、热源：
1.低区（一~九层）设置一套中央空调系统，空调系统冷负荷约为1050Kw，热负荷约为790Kw。选用2台螺杆冷水机组做为冷源；热源为城市热网或锅炉。
2.高区（十~十六层）设置一套中央空调系统，空调系统冷负荷约为1100Kw，热负荷约为825Kw。选用2台高温水螺杆冷水机组做为冷源；热源为城市热网或锅炉房......
三、空调水系统：
1.低区空调水系统为二次泵系统，空调供/回水温度为7/12℃，冬季空调供/回水温度为50/40℃，空调水系统为两管制系统。
2.高区空调水系统为二次泵系统，空调供/回水温度为15/18℃，冬季空调供/回水温度为39/36℃，空调水系统为两管制系统。
3.空调水系统采用闭式膨胀水箱定压。
4.水系统最低点设放水阀......

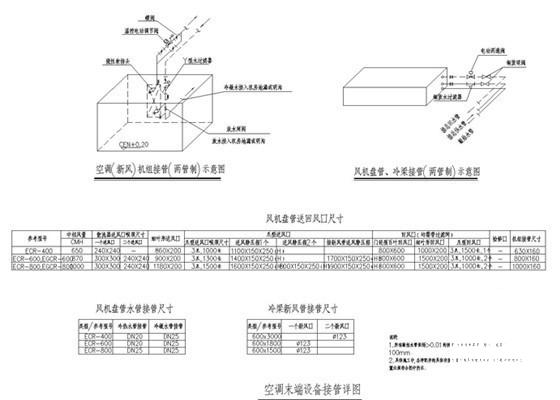

四、空调风系统：
1.低区（一~九层）办公区域采用风机盘管加新风系统。
2.高区（十~十六层）办公区域采用冷梁加新风系统（溶液调湿型新风机组）。
3.低区新风空气处理机组内均双次汽化湿膜加湿器。

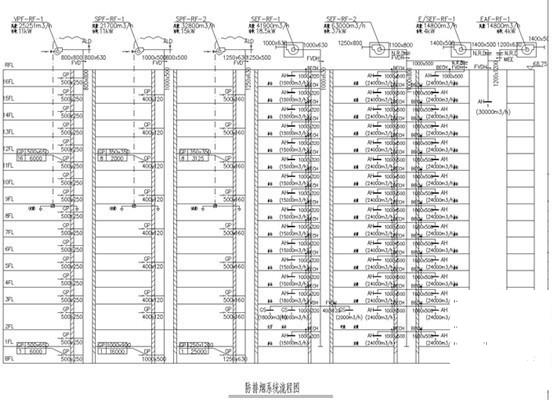

五、通风排烟设计：
1.地下一层停车库设机械排风系统（兼排烟系统），排风量按每小时6次计算。采用机械补风，补风量按每小时5次计算，补风量大于排烟量的50%。
2.中庭设置机械排风、自然进风系统，排风量按每小时4次计算。
3. 楼梯间设置机械加压防烟设施。
4. 办公区域设置机械排烟系统，补风系统采用自然补风，且风速不大于3m/s.....

共30张
