16层地标性科研楼暖通空调及通风排烟施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,教育,科研,文化
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19400平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 水系统:复式泵,双管制
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

  • 设计说明书
  • 施工说明书

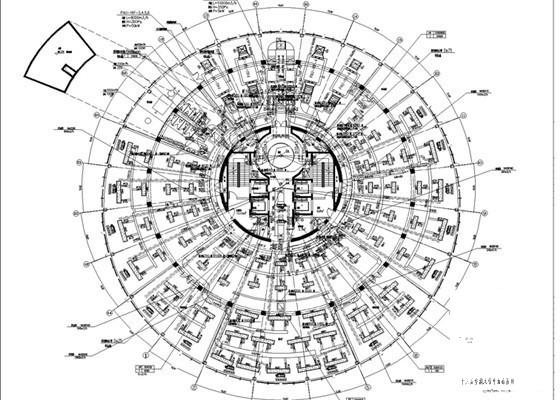

  • 空调风管平面图
  • 空调水管平面图
  • 设备表
  • 水系统图
  • 控制原理图
  • 通风图例
  • ......

附件详情

一、项目概要:
本项目位于武汉市,地上16层,地下1层,主要功能为办公、展厅、报告厅等,建筑面积约为19400平方米......
二、冷、热源:
1.低区(一~九层)设置一套中央空调系统,空调系统冷负荷约为1050Kw,热负荷约为790Kw。选用2台螺杆冷水机组做为冷源;热源为城市热网或锅炉。
2.高区(十~十六层)设置一套中央空调系统,空调系统冷负荷约为1100Kw,热负荷约为825Kw。选用2台高温水螺杆冷水机组做为冷源;热源为城市热网或锅炉房......
三、空调水系统:
1.低区空调水系统为二次泵系统,空调供/回水温度为7/12℃,冬季空调供/回水温度为50/40℃,空调水系统为两管制系统。
2.高区空调水系统为二次泵系统,空调供/回水温度为15/18℃,冬季空调供/回水温度为39/36℃,空调水系统为两管制系统。
3.空调水系统采用闭式膨胀水箱定压。
4.水系统最低点设放水阀......
四、空调风系统:
1.低区(一~九层)办公区域采用风机盘管加新风系统。
2.高区(十~十六层)办公区域采用冷梁加新风系统(溶液调湿型新风机组)。
3.低区新风空气处理机组内均双次汽化湿膜加湿器。
五、通风排烟设计:
1.地下一层停车库设机械排风系统(兼排烟系统),排风量按每小时6次计算。采用机械补风,补风量按每小时5次计算,补风量大于排烟量的50%。
2.中庭设置机械排风、自然进风系统,排风量按每小时4次计算。
3. 楼梯间设置机械加压防烟设施。
4. 办公区域设置机械排烟系统,补风系统采用自然补风,且风速不大于3m/s.....

共30张

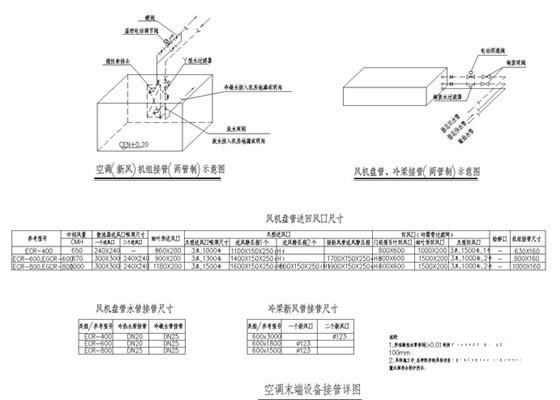

空调末端设备接管详图

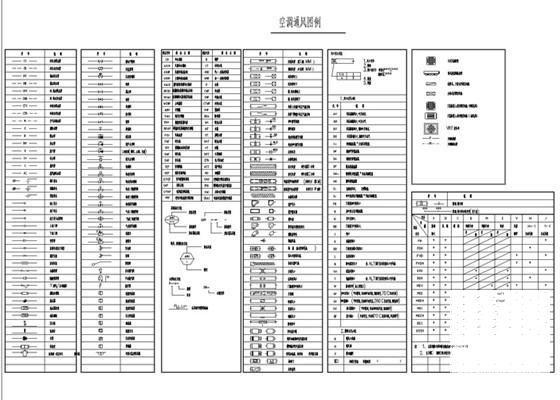

空调通风图例

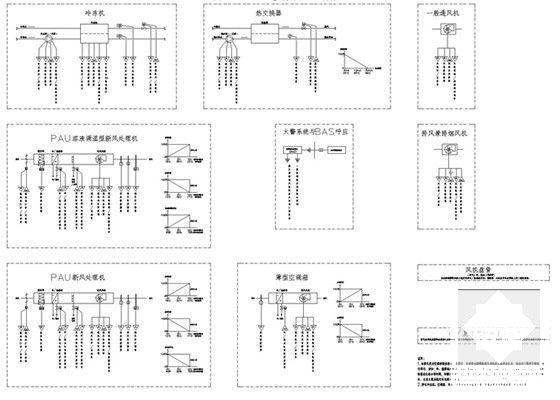

控制原理图

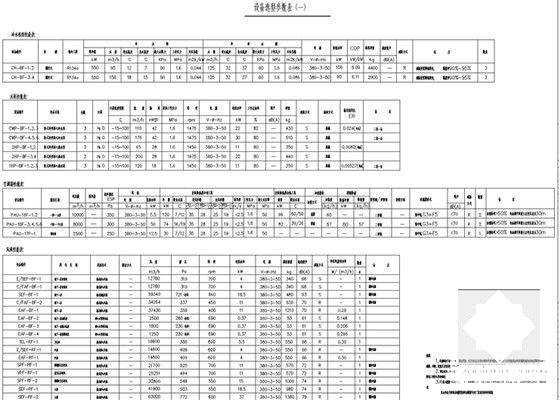

主要 设备选型 参数表

防烟系统流程图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 暖通空调图纸 - 1
    暖通空调图纸 - 1
  • 暖通空调图纸 - 2
    暖通空调图纸 - 2
  • 暖通空调图纸 - 3
    暖通空调图纸 - 3
  • 暖通空调图纸 - 4
    暖通空调图纸 - 4
  • 暖通空调图纸 - 5
    暖通空调图纸 - 5
  • 暖通空调图纸 - 6
    暖通空调图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
