7层科研科技馆空调通风排烟设计施工CAD图纸

附件详情

一、项目概要：
项目为科研科技馆建筑，总建筑面积:11881平方米，建筑层数:地上7层，建筑高度:36.3米，暖通专业负责建筑红线内空调通风、防排烟设计......
二、冷热源：
冷热源选用23台制冷量40kW~135kW的直接蒸发式变频变冷媒空调系统......
三、空调风系统：

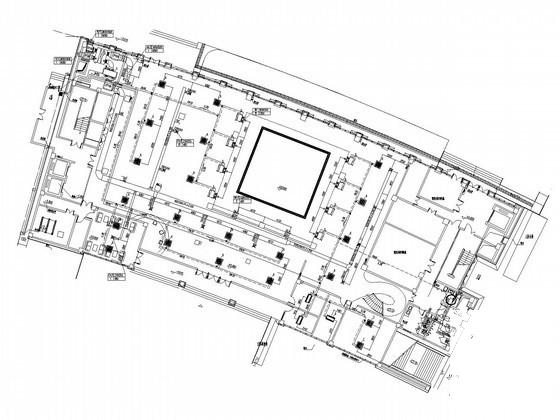

展厅及各房间采用VRV加新风的空调系统。VRV为天花板嵌入式，四面出风，气流组织为上送上回......
四、通风及防排烟系统：
1.各防烟楼梯间及其前室均采用自然防烟方式。防烟楼梯间每5层内可开启排烟窗的总面积不小于2m3。

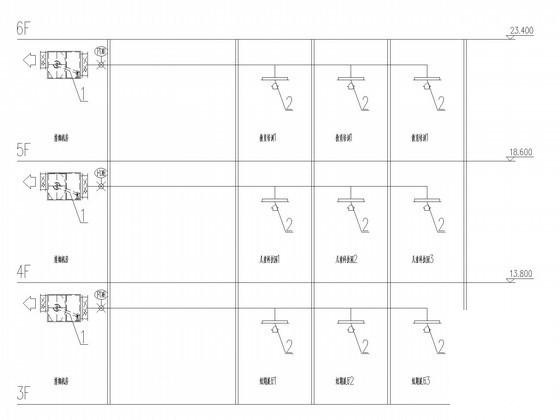

2.短期展厅1~3，四层儿童科技园1~3，五层教育培训1~3共9个房间设机械排烟系统。
3.其他各房间、走道均采用自然排烟方式。可开启外窗面积不小于该场所建筑面积的2%......

图纸共22张。
