11881平米7层科研科技馆空调通风排烟设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业,科研,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11881平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 图例
  • 主要设备表

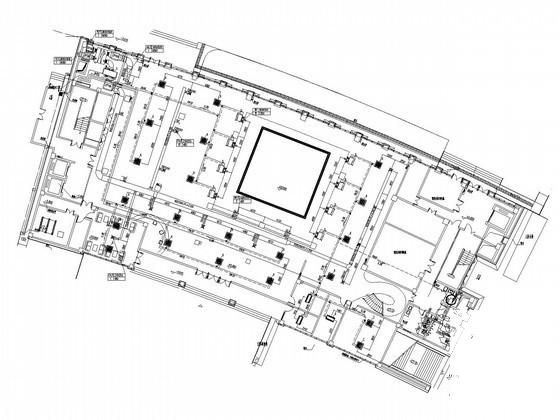

  • 空调通风平面图
  • 机房详图
  • 排烟系统原理图
  • ......

附件详情

一、项目概要:
项目为科研科技馆建筑,总建筑面积:11881平方米,建筑层数:地上7层,建筑高度:36.3米,暖通专业负责建筑红线内空调通风、防排烟设计......
二、冷热源:
冷热源选用23台制冷量40kW~135kW的直接蒸发式变频变冷媒空调系统......
三、空调风系统:
展厅及各房间采用VRV加新风的空调系统。VRV为天花板嵌入式,四面出风,气流组织为上送上回......
四、通风及防排烟系统:
1.各防烟楼梯间及其前室均采用自然防烟方式。防烟楼梯间每5层内可开启排烟窗的总面积不小于2m3。
2.短期展厅1~3,四层儿童科技园1~3,五层教育培训1~3共9个房间设机械排烟系统。
3.其他各房间、走道均采用自然排烟方式。可开启外窗面积不小于该场所建筑面积的2%......

图纸共22张。

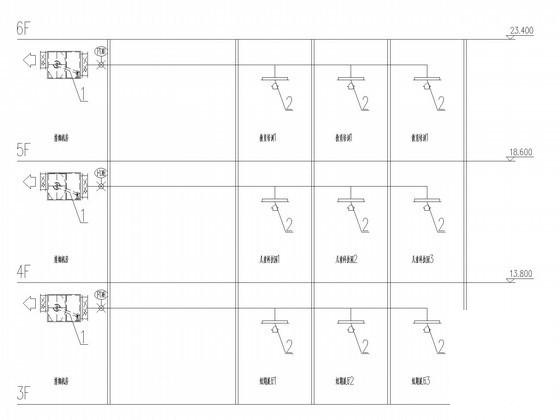

排烟系统原理图

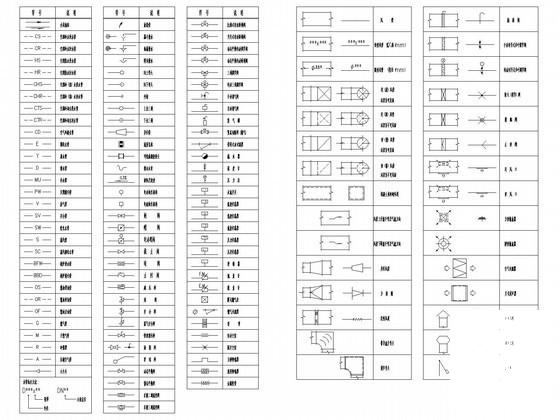

图例

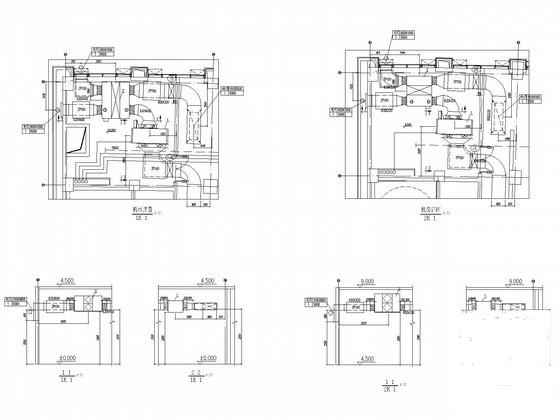

机房详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 科技馆设计施工 - 1
    科技馆设计施工 - 1
  • 科技馆设计施工 - 2
    科技馆设计施工 - 2
  • 科技馆设计施工 - 3
    科技馆设计施工 - 3
  • 科技馆设计施工 - 4
    科技馆设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
