5层科研实验楼空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
该项目为2#楼，建筑面积为15518M 。建筑层数为地上五层、地下一层；建筑高度为25.8M；建筑消防高度为22.8M。建筑耐火等级地上为二级......
二、冷热源：

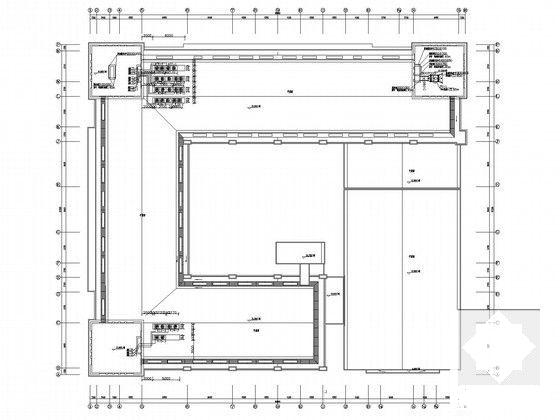

采用VRV智能化中央空调+新风系统，通过冷媒管与室内机相连。该项目夏季总冷负荷为736KW,冬季总热负荷为420KW......
三、空调系统：

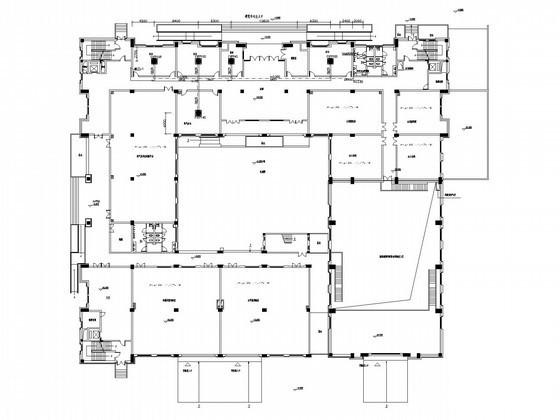

该项目办公室、实验室等其他房间采用天花板嵌入式室内机加新风的空调形式，气流组织为上送上回......
四、通风排烟系统：
1.变配电、水泵房设机械排风系统，排风量分别按换气次数8次/h、4次/h计算确定。

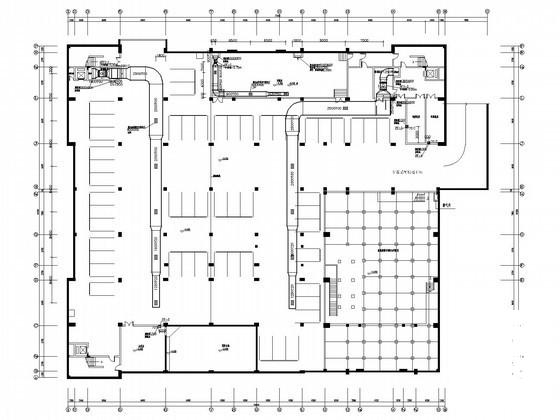

2.汽车库设机械排风系统(兼做机械排烟),有汽车坡道的防火分区通过坡道自然进风。
3.无自然排烟条件的内走道按小于500m2面积设置防烟分区，排烟量按60CMPH/m2计算......

图纸共13张。
