高层国际酒店暖通通风及防排烟设计施工CAD图纸

该附件为"高层国际酒店暖通通风及防排烟设计施工图"~

一、建筑概况

该项目建设地点为信阳市,地下一层,地上19层,其中地下一层为洗浴,一~四层为餐厅,五层为会议室 ,六~九层为包间、十~十九层为客房。总建筑面积为16578.32平方米,建筑高度68.504米。

二、设计依据及设计范围

1.设计依据

1)《采暖通风与空气调节设计规范》(GB50019-2003)

2)《高层民用 建筑设计防火 规范》(GB50045-95) 版

3)《公共建筑节能设计标准》 (GB50189-2005)

4)《河南省公共建筑节能设计标准实施细则》 (DGJ 41/075-2006)

5) 《全国民用建筑工程设计技术措施 暖通空调动力》版

6)《通风与空调工程施工 质量验收 规范》 (GB50243-2002)

7) 《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)

8) 建筑及其它专业提供的资料...

图片展示：

高层国际酒店暖通通风及防排烟设计施工图

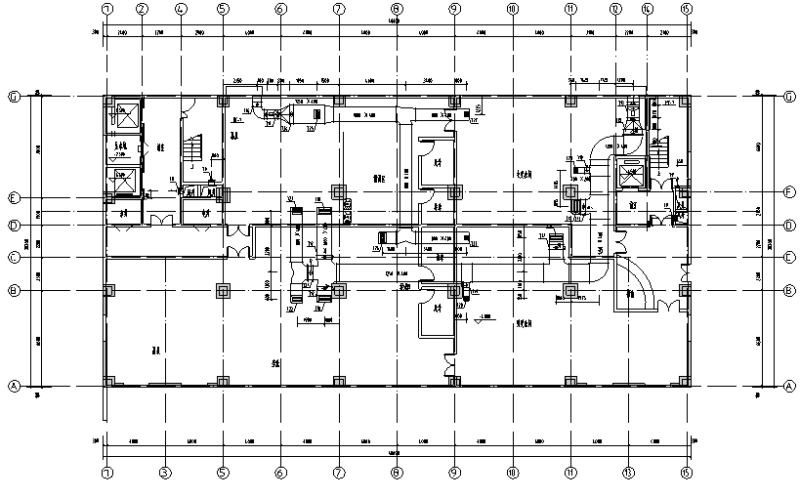

地下一层通风平面图

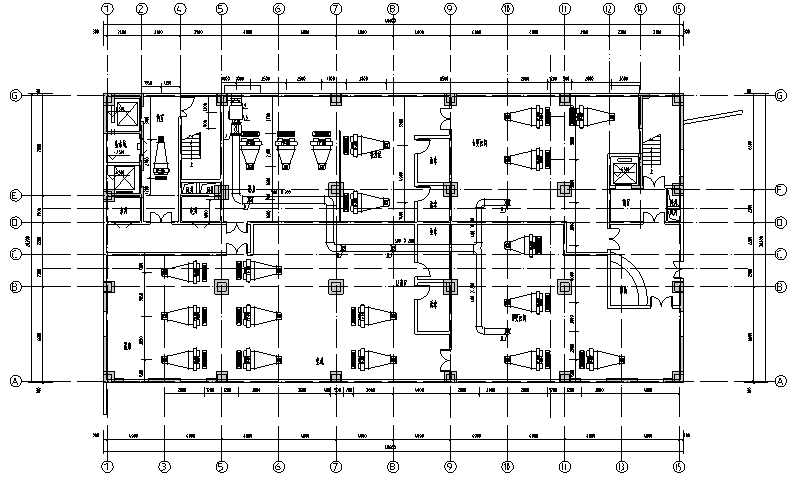

空调风平面图

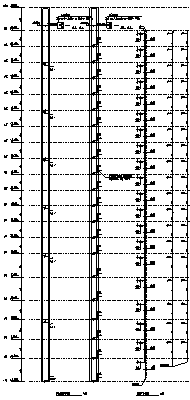

正压送风系统图

屋顶主机布置平面图

十层空调风平面图
