2层创新基地体育中心电气施工CAD图纸

搜索更多资源
  • 建筑类别：体育
  • 建筑高度类型：多层建筑
  • 建筑设计面积：1132.86平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：等电位联结
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,建筑设备监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为江苏南京某体育中心 电气施工图 。

概况：
该项目为江苏南京中小银行服务业科技创新基地项目-体育中心，建筑面积为1132.86平方米，建筑层数为地上二层；建筑高度：16.5米，属于多层公共建筑。

设计范围：
配电系统；照明系统；防雷、接地系统；
网络系统；电话系统；有线电视系统；
火灾自动报警系统；防火剩余电流动作报警系统；
公共建筑能耗监测系统。

部分图纸摘录：

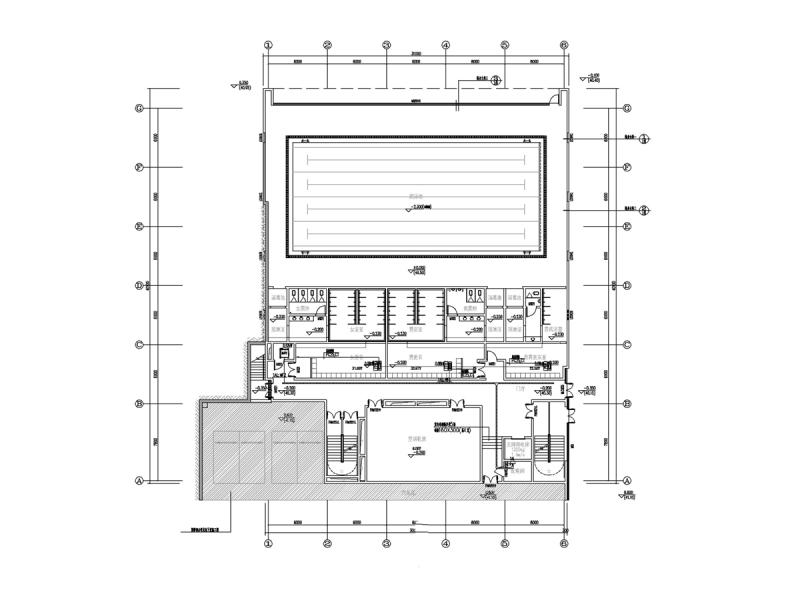

配电平面图

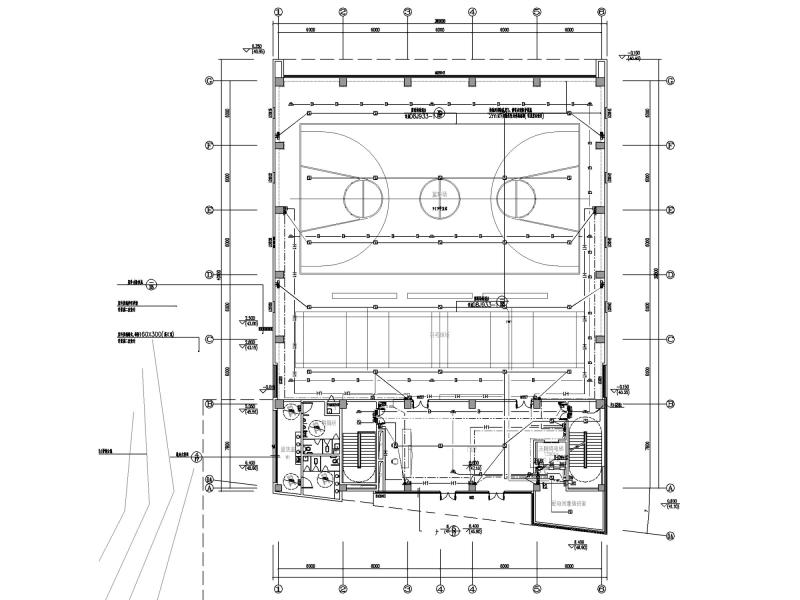

火灾自动报警平面图

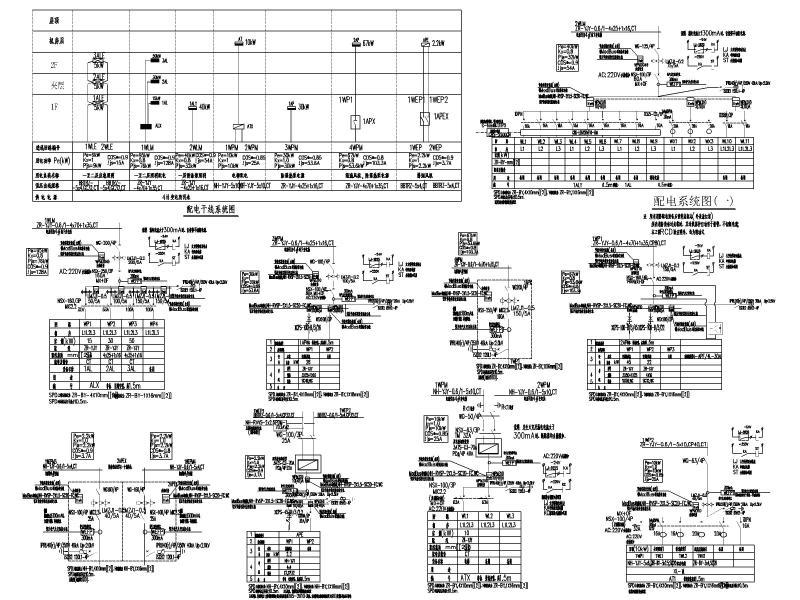

配电系统图

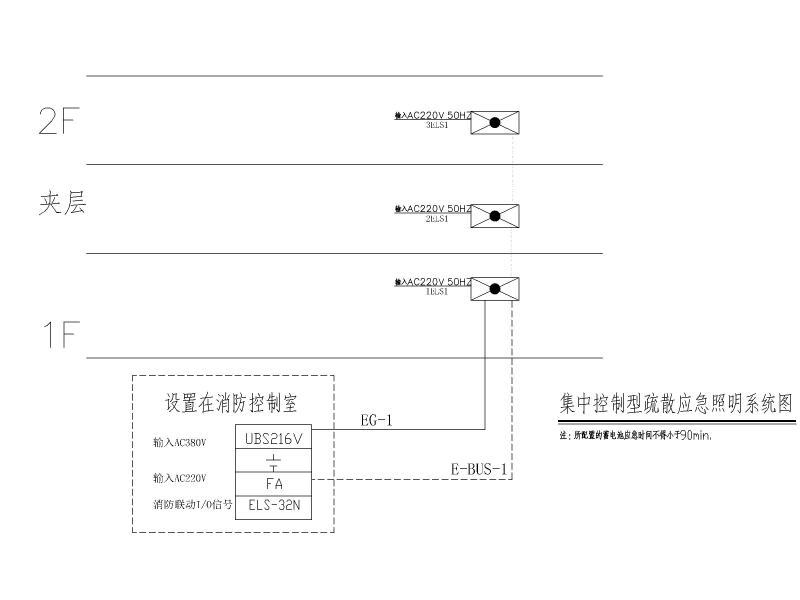

集中控制型疏散应急照明系统图
火灾自动报警系统图

防火门监控系统图

电气火灾、电力仪表、ATS监控系统图
电话网络系统图


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 体育中心图纸 - 1
    体育中心图纸 - 1
  • 体育中心图纸 - 2
    体育中心图纸 - 2
  • 体育中心图纸 - 3
    体育中心图纸 - 3
  • 体育中心图纸 - 4
    体育中心图纸 - 4
  • 体育中心图纸 - 5
    体育中心图纸 - 5
  • 体育中心图纸 - 6
    体育中心图纸 - 6
  • 体育中心图纸 - 7
    体育中心图纸 - 7
  • 体育中心图纸 - 8
    体育中心图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
