生产基地废料库电气施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：36平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为生产基地废料库 电气施工图 。

概况：
该项目为重庆某汽车系统有限公司汽车座椅生产基地建设项目废料库，地上一层，建筑高度4.7米，建筑面积36平方米。结构型式为框架结构，基础为独立基础。该项目火灾危险性为丙类。

设计范围：
低压配电系统；防雷系统；
接地系统；火灾自动报警系统；
照明系统。

部分图纸摘录：

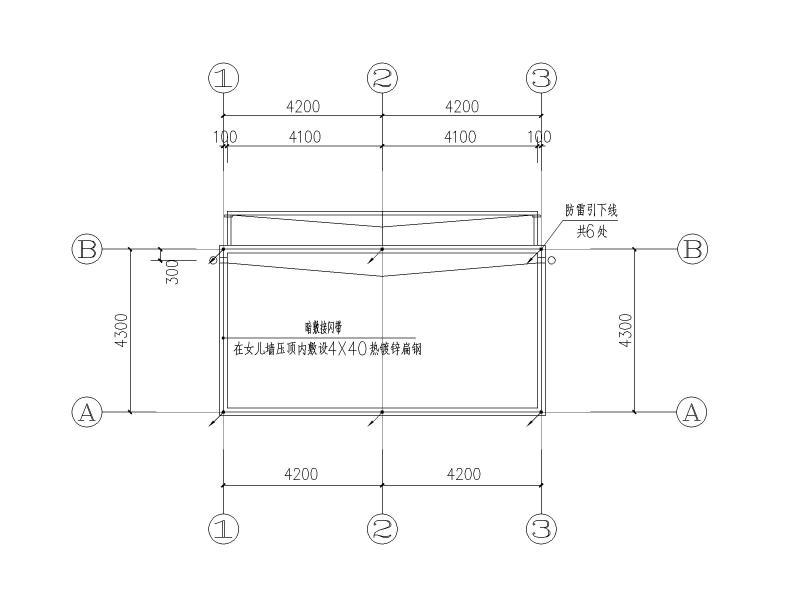

防雷平面图

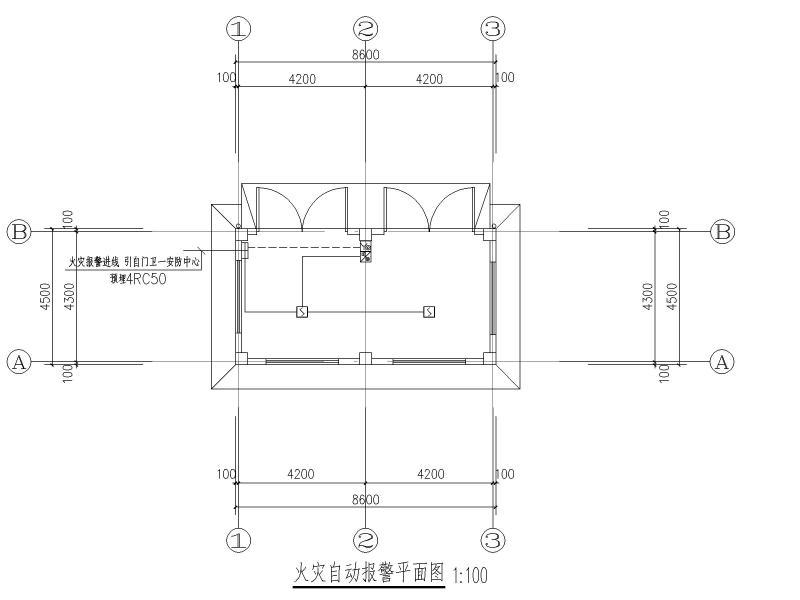

火警平面图

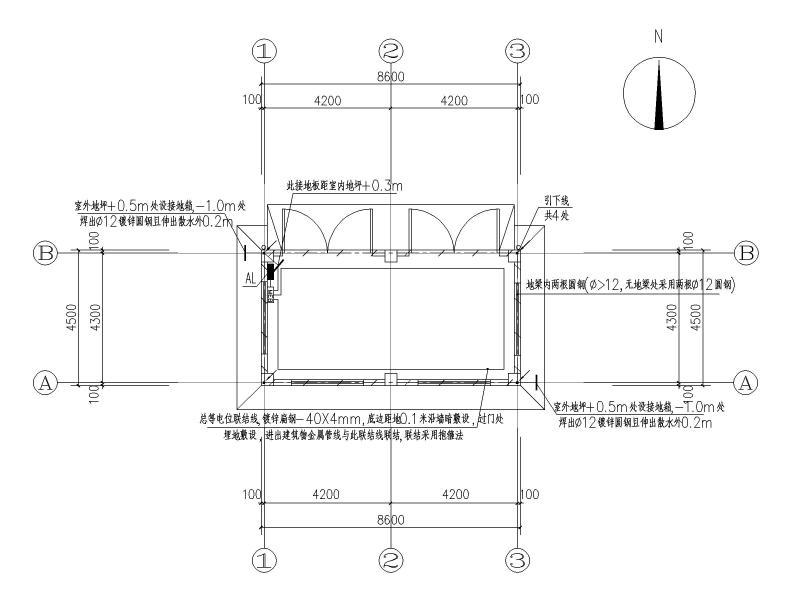

接地平面图

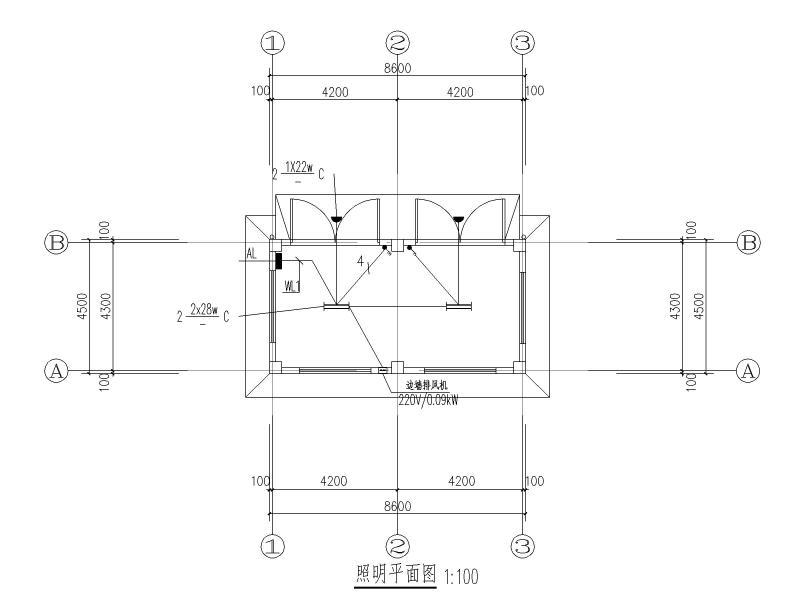

照明平面图

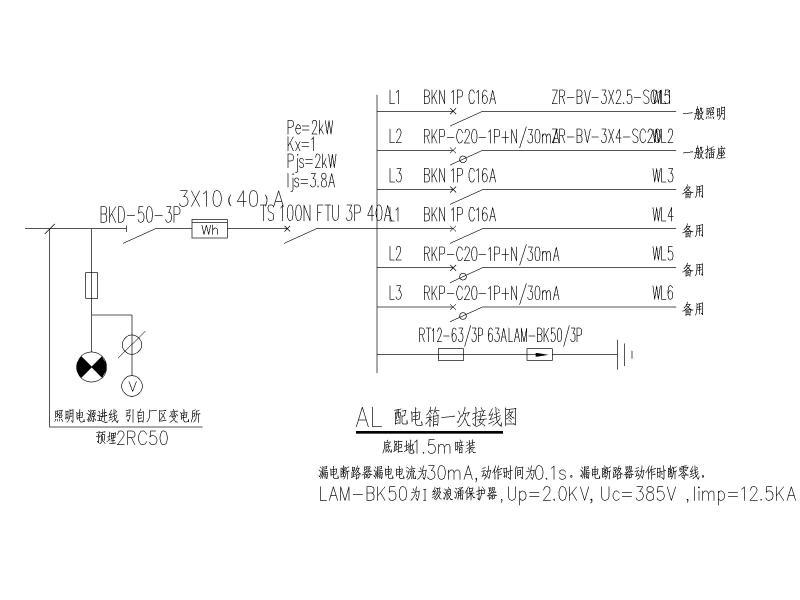

配电箱系统图
火灾自动报警系统图
