产业园区废料间电气施工CAD大样图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：223.48平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：等电位联结,其它
  • 负荷等级：三级
  • 接地方式：TN-S
  • 项目所在地：湖北
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为产业园区废料间 电气施工图 。

概况：
该项目为湖北省某县汽车科技产业园区
建筑设计面积：223.48平方米
建筑高度：5.550m
工程性质：工业建筑
结构类型：框架结构
总层数：地上一层

设计范围：
1.照明系统;
2.接地系统;
3.电力配电；

部分图纸摘录：

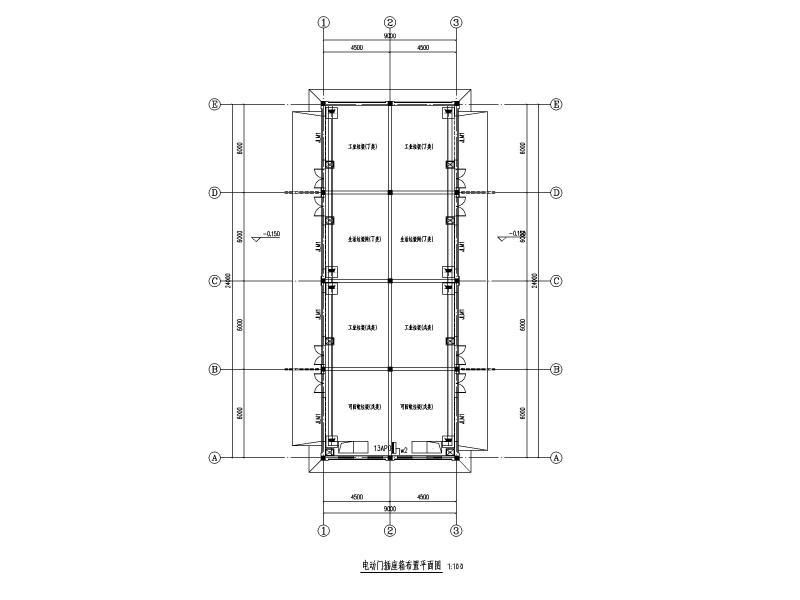

电动门插座箱布置平面图



接地平面图

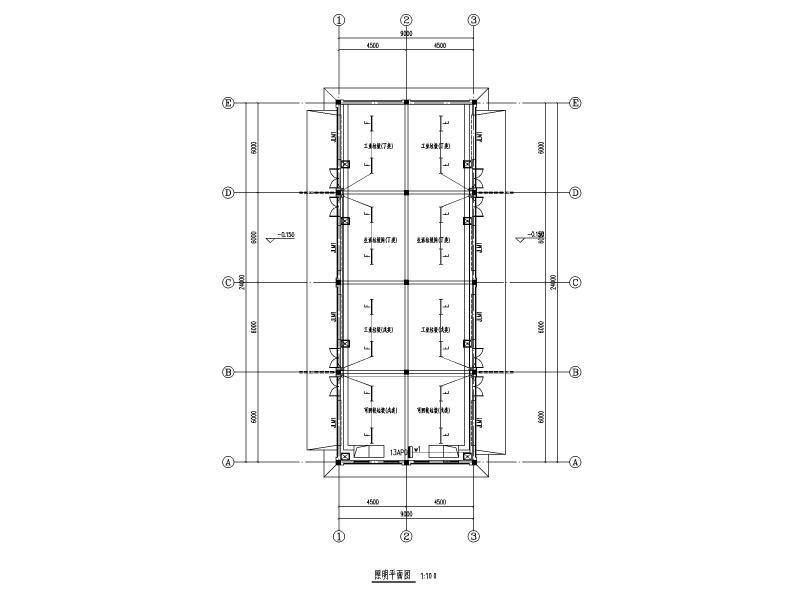

照明平面图

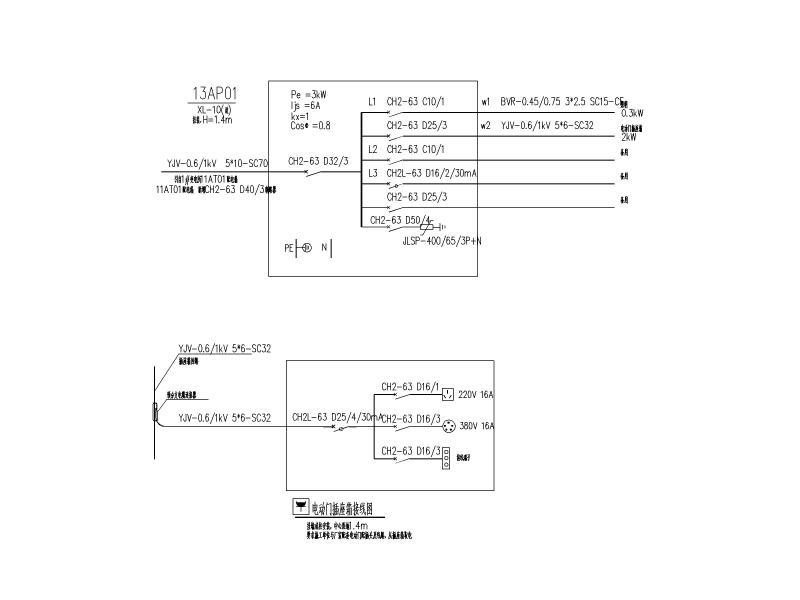

配电箱系统图




等电位联结

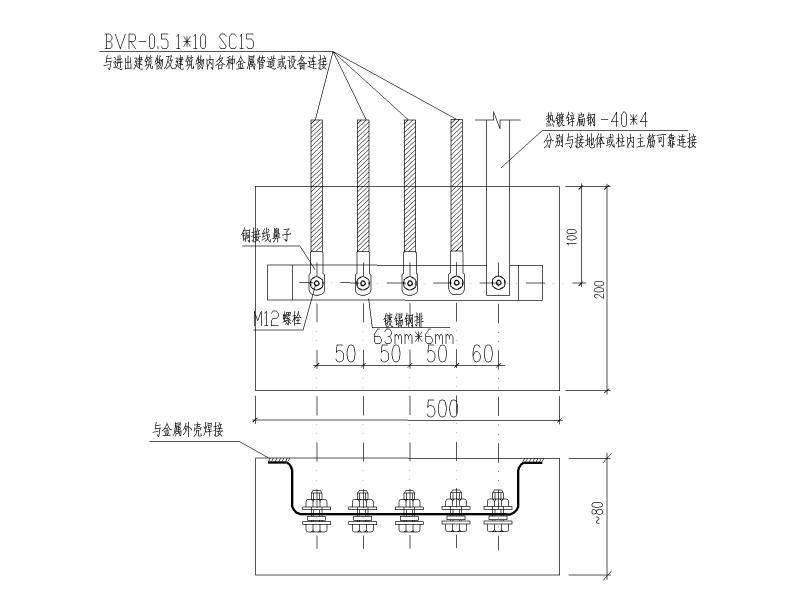

入户管大样图
