产业园开闭所电气施工CAD大样图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：电缆,防雷接地,开关柜,其它
  • 负荷等级：二级
  • 防雷等级：第三类
  • 项目所在地：湖北
  • 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为产业园开闭所 电气施工图 。

概况：
该项目为湖北某汽车科技产业园-2#开闭所。
变电所由10kV配电间引来两回10kV独立电源，单母线分段方式运行，设置联络开关。该项目消防用电为二级负荷，二级负荷分别引自不同母线段的两台变压器低压侧出线柜。
...

设计范围：
10/0.4kV变电所；
10kV配电、380/220V配电、照明系统；
建筑物防雷、接地系统及安全措施；
火灾自动报警及消防联动系统。

部分图纸摘录：

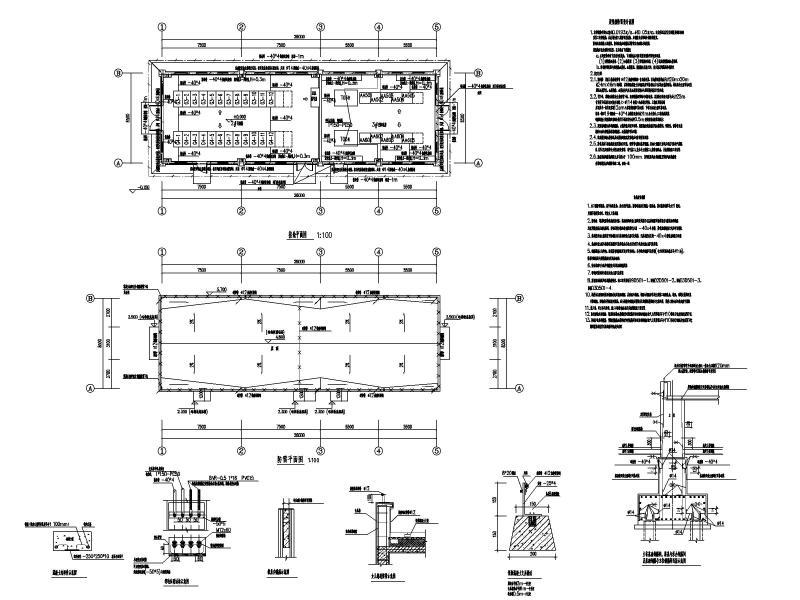

防雷接地平面图大样图

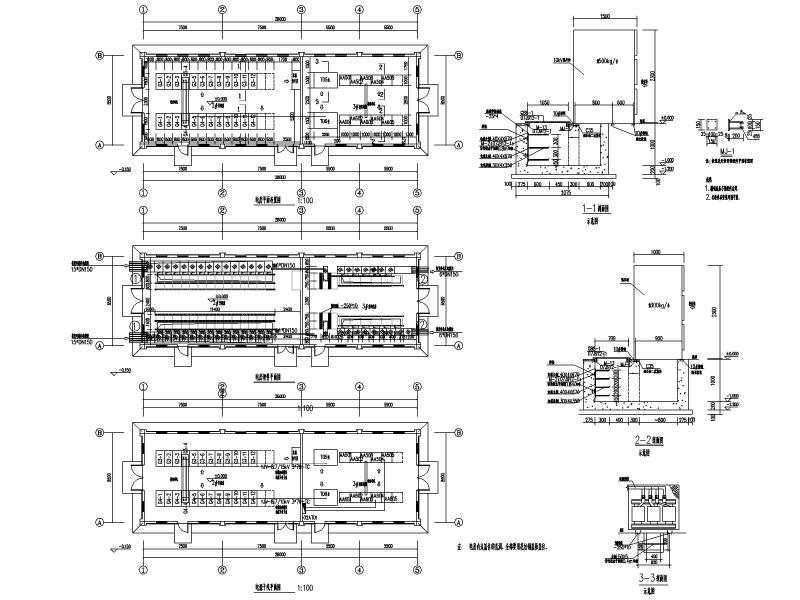

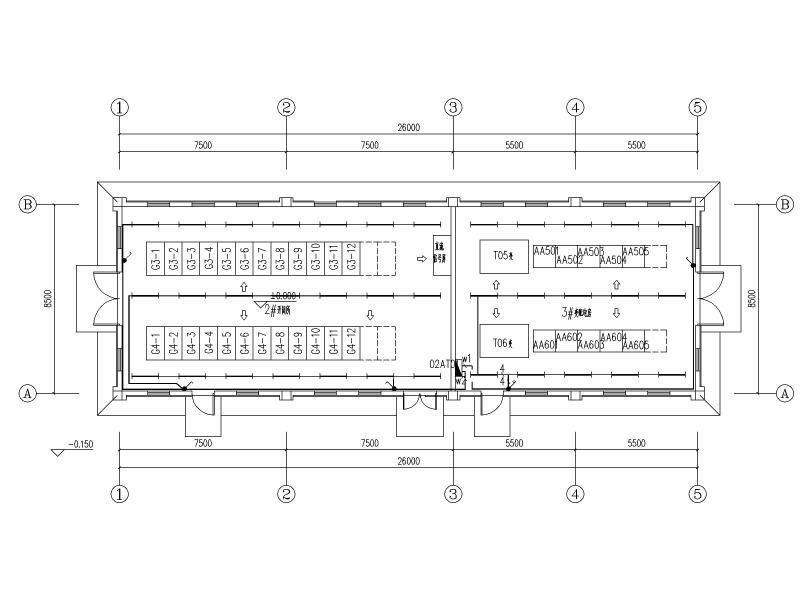

设备布置平面图大样图

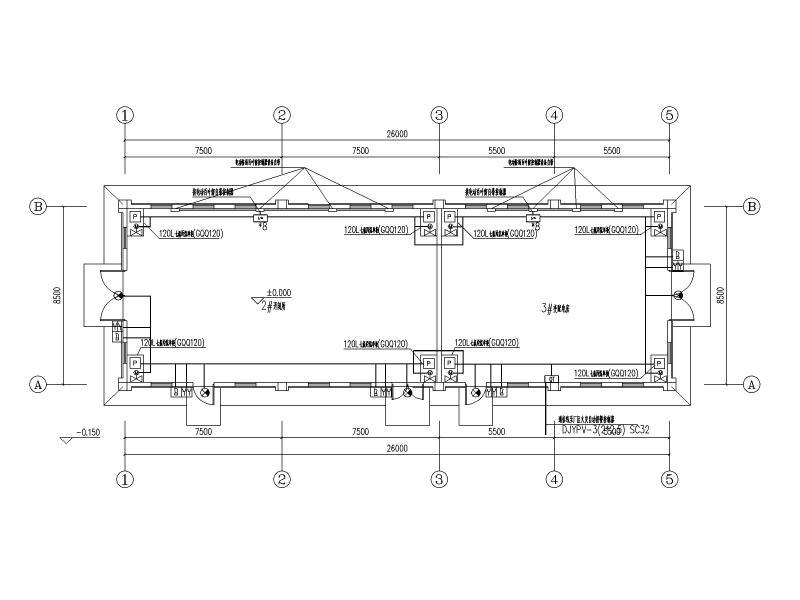

气体灭火平面图

照明平面图

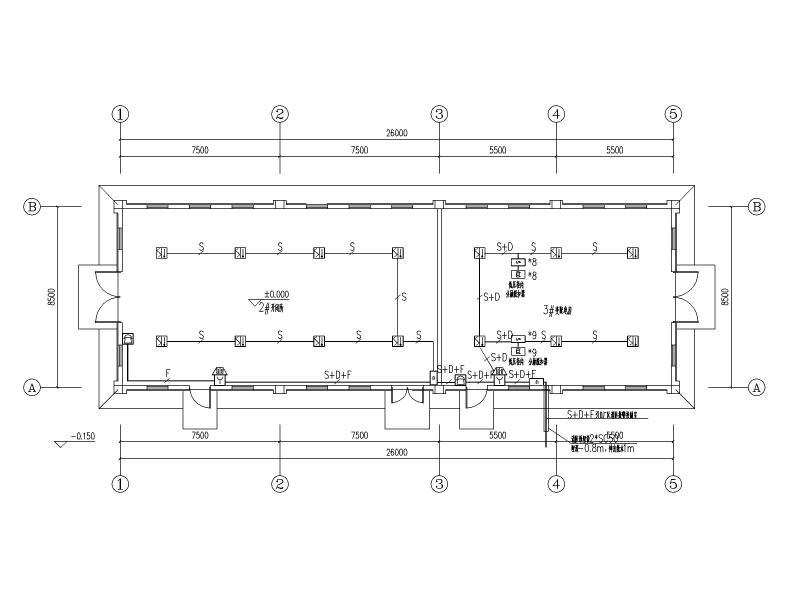

消防报警平面图
10kV段配电系统图




变低压系统图




火灾报警系统图
