单层框架结构电力开闭所全套CAD施工大样图2017

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：单层建筑
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.30kN/平方米
雪压：0.35kN/平方米
参考图纸：26张
设计年代：近代

该附件是 单层框架结构电力开闭所全套图纸 ，出图时间是12月。

建筑概述：开闭所建筑高度为4.95米。建筑占地面积为242.56平方米。包含图纸类型5种：结构、建筑、给排水、电气、暖通。

附件内含：结构设计总说明、基础平面布置图、上部结构配筋图、建筑施工图设计总说明、建筑施工图做法说明、建筑平面图、门窗表及门窗分格示意图、建筑立面图、建筑剖面图、节点大样图、电气设计说明及主要材料表、防雷接地平面图、设备布置平面图、配电平面图、消防报警平面图、变低压系统图、配电系统图、给排水施工图......，cad格式，共计图纸26张。

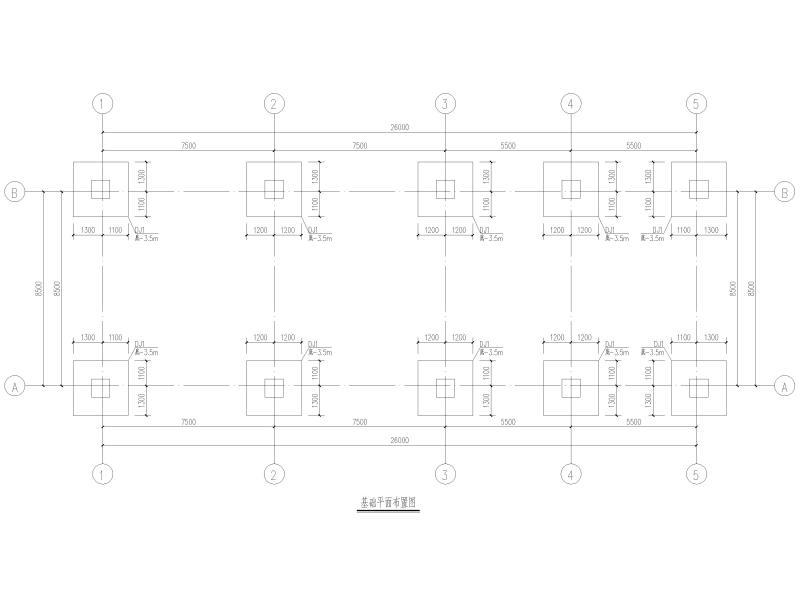

基础平面布置图

建筑立面图

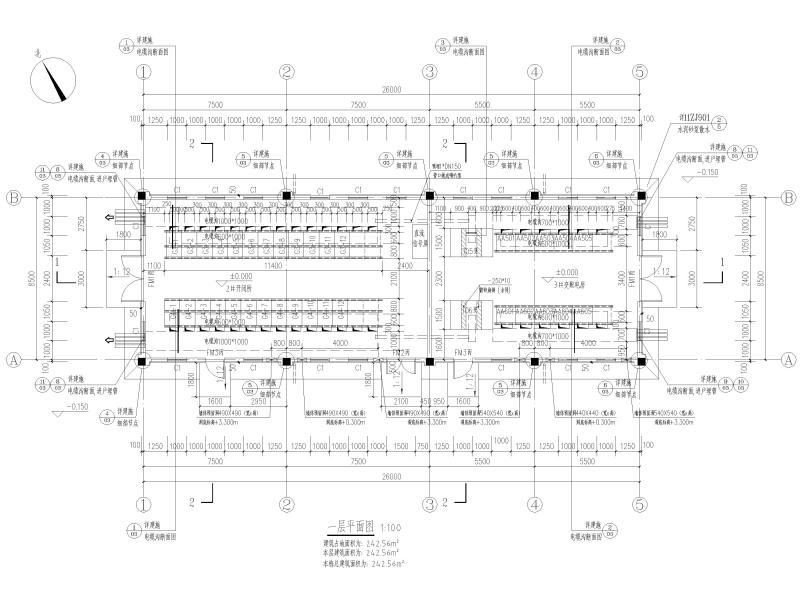

建筑平面图

梁平法施工图

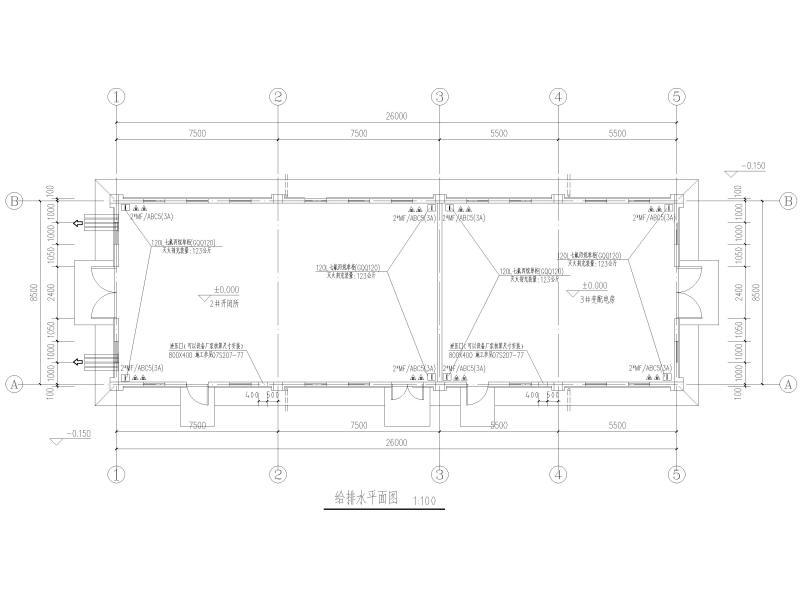

给排水平面图

砼单柱基础

电缆沟断面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
