5层框架结构单身公寓全套施工CAD大样图2017
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：77张
-
设计年代：近代
该附件是
5层框架结构单身公寓全套施工图2017
，出图时间是。
建筑概述：房屋总高度为19.55米(自室外坪至坡屋面1/2处)。南北(轴线)宽16.85m；东西(轴线)长27.75m。包含图纸类型4种：建筑、结构、电气、给排水。
附件内含：
结构设计说明
、基础平面布置图、基础详图、各层梁配筋图、柱配筋及平面定位图、柱钢筋表、楼梯配筋图、节点配筋图、各标高结构配筋图、建筑设计说明、绿色建筑设计专篇、各层建筑平面图、建筑立面图、建筑剖面图、门窗表、斜屋顶窗详图、给排水设计及施工说明、主要设备材料表、水箱间大样图、各层给排水平面图...... ，cad格式，共计图纸77张。

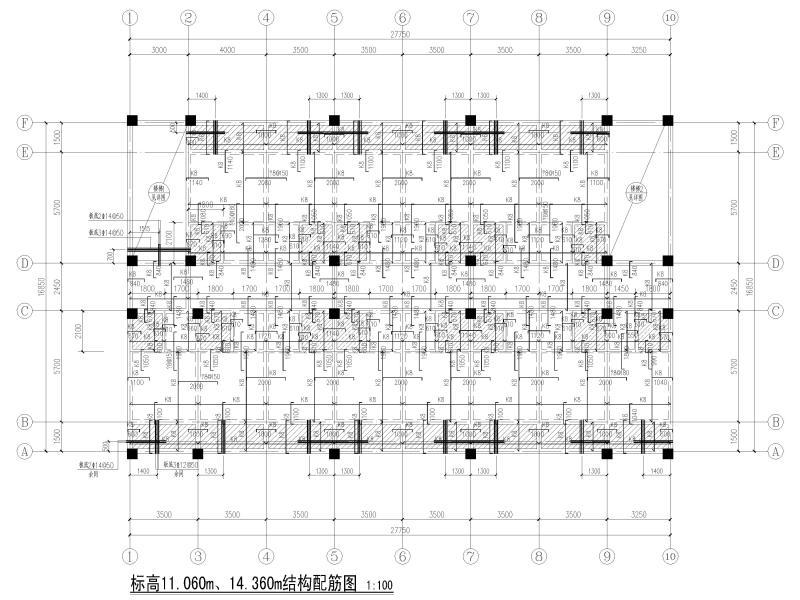

结构配筋图
基础平面布置图

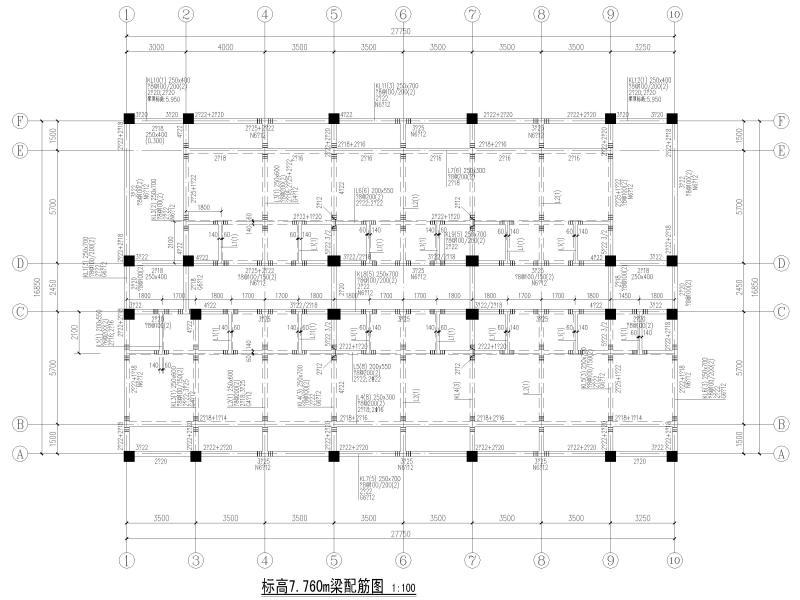

梁配筋图

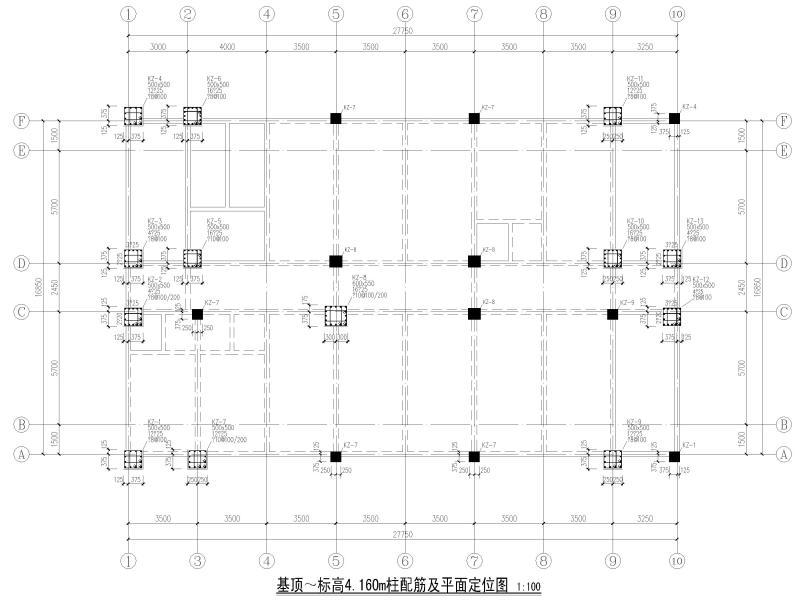

柱配筋及平面定位图

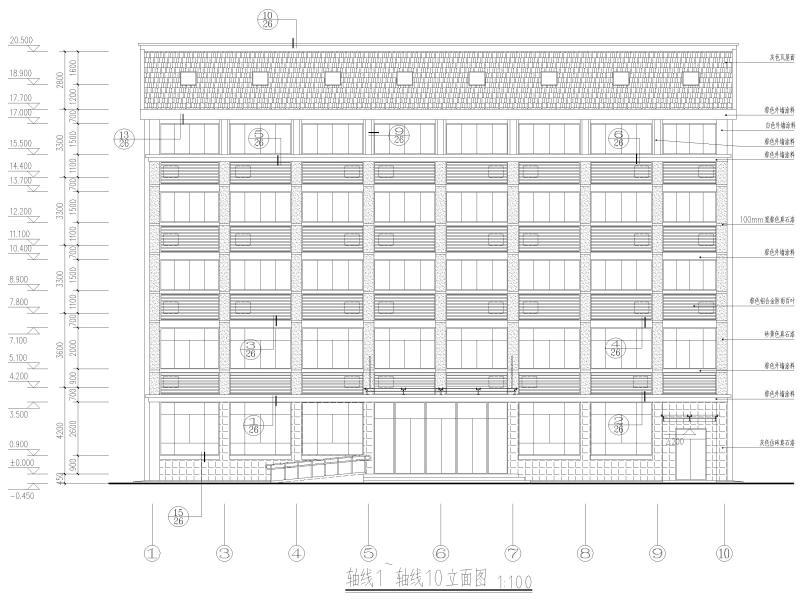

建筑立面图
建筑平面图
照明平面图
弱电平面图
楼梯平面图
节点配筋图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
框架结构公寓 - 1 -
框架结构公寓 - 2 -
框架结构公寓 - 3 -
框架结构公寓 - 4 -
框架结构公寓 - 5 -
框架结构公寓 - 6 -
框架结构公寓 - 7
-
框架结构公寓 - 8
-
框架结构公寓 - 9
-
框架结构公寓 - 10
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：6.49 MB
- 收藏次数：0
-
文件名称：
附件-996077989577058879.zip
框架结构公寓下载
