单层框架结构维修间全套施工CAD大样图2016
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.55kN/平方米
-
参考图纸：8张
-
设计年代：近代
该附件是
单层框架结构维修间全套施工图2016
，出图时间是。
建筑概述：建筑总高5.30m。包含图纸种类3种：结构、建筑、电气。
附件内含：结构设计总说明、基础平面布置图、框架柱平法施工图、屋面梁平法施工图、屋面板配筋图、屋面女儿墙造型大样、独立基础大样、雨篷详图、建筑设计总说明、材料做法表、门窗详图、建筑平面图、建筑立面图、建筑剖面图、墙身大样图、电气设计说明、配电平面图、照明平面图、接地平面图等，cad格式，共计图纸8张。

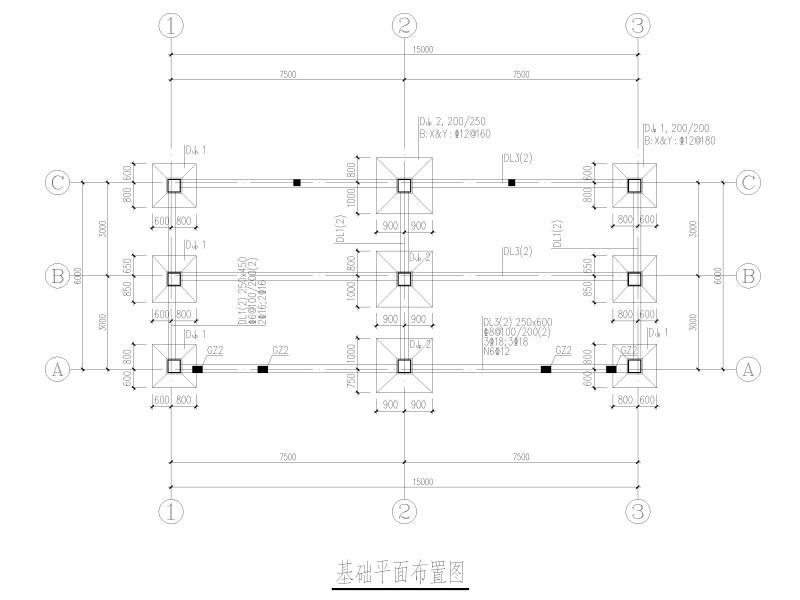

基础平面布置图

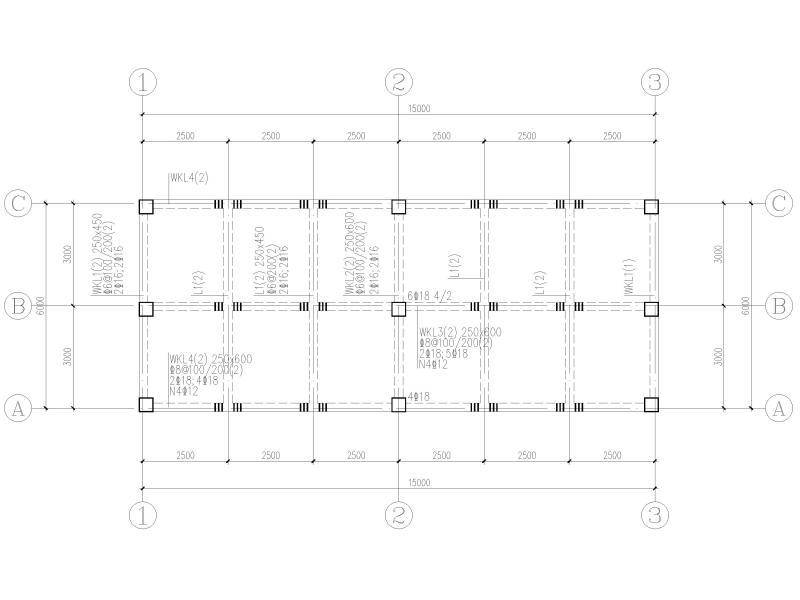

屋面梁平法施工图

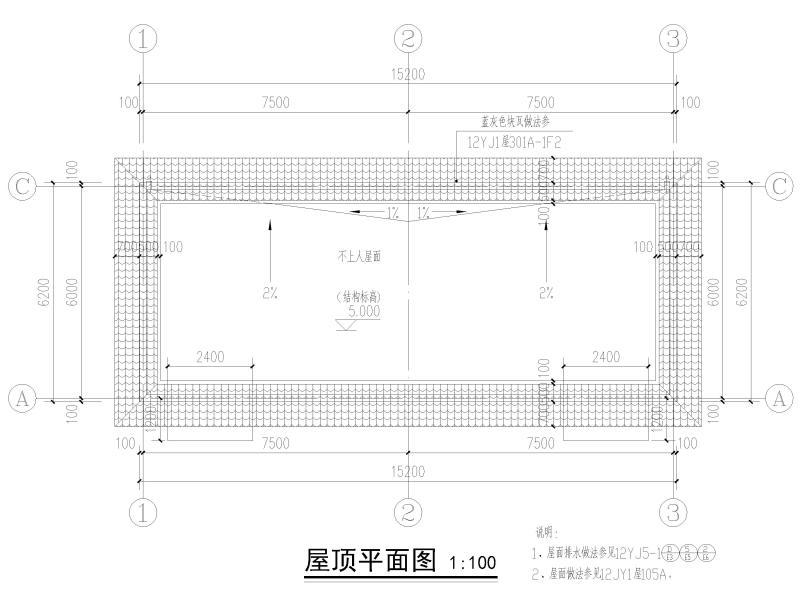

屋顶建筑平面图

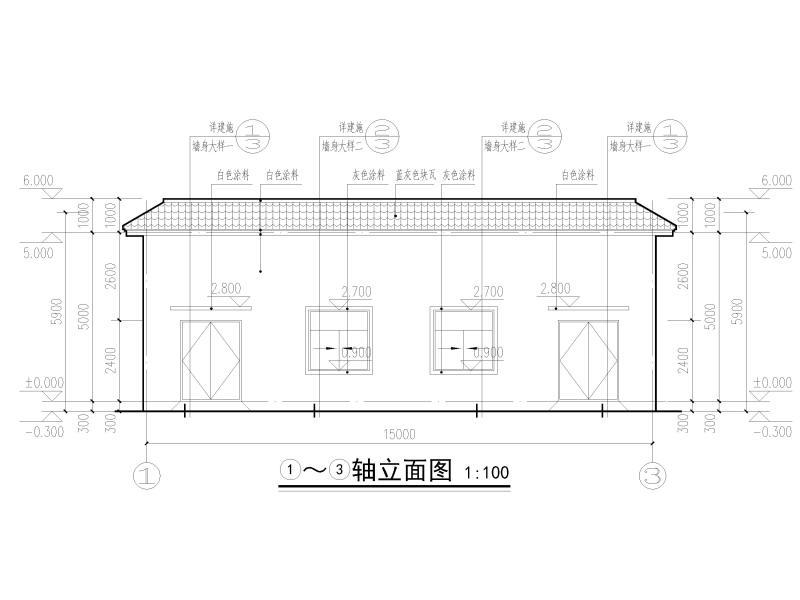

建筑立面图

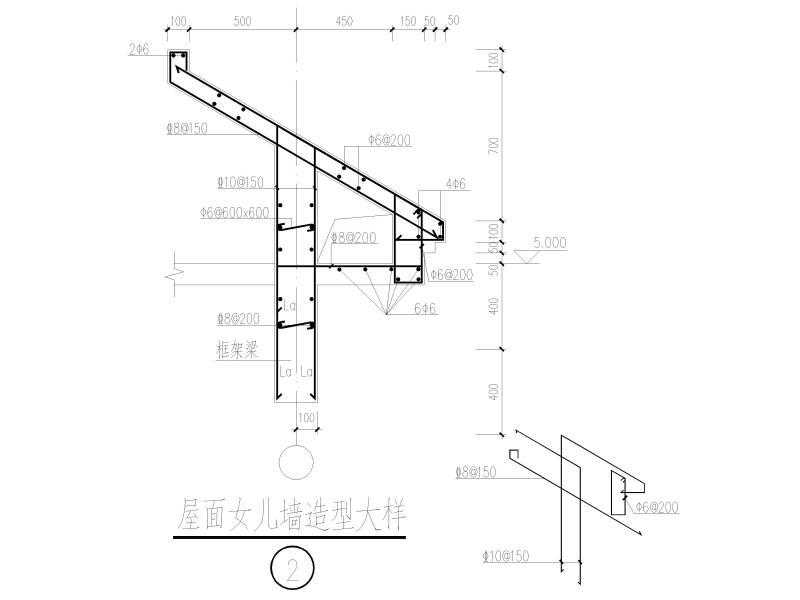

屋面女儿墙造型大样
外露构件抗裂构件
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工 - 1 -
框架结构结构施工 - 2 -
框架结构结构施工 - 3 -
框架结构结构施工 - 4 -
框架结构结构施工 - 5 -
框架结构结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.57 MB
- 收藏次数：0
-
文件名称：
附件-996075895855859868.zip
