养殖基地宿舍电气CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：500.63平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：辽宁
• 强电设计： 供配电系统 ,低压配电,电气照明,接地安全,其它
• 弱电设计：其它

附件详情

• 1、电气设计说明
• 2、配电系统图
• 3、接地平面图
• 4、 照明平面图
• 5、动力平面图
• 6、 弱电平面图

附件详情

该附件是[辽宁]养殖基地宿舍全套电气施工图纸，总共10张。
地上一层,建筑高度为5.500米，总建筑面积500.63平方米。主体结构为框架结构，基础形式为独立基础。
电气设计内容包含：配电系统设计、照明系统设计、接地系统设计、电气节能设计等。

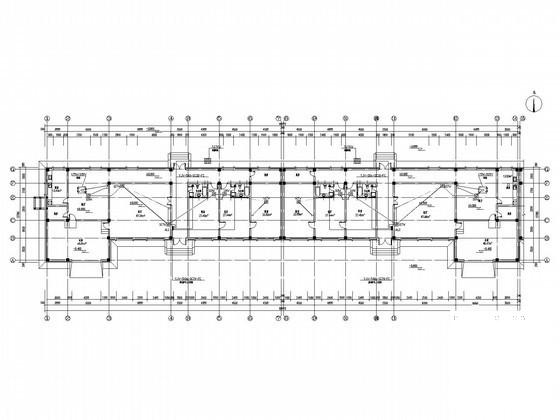

弱电平面图

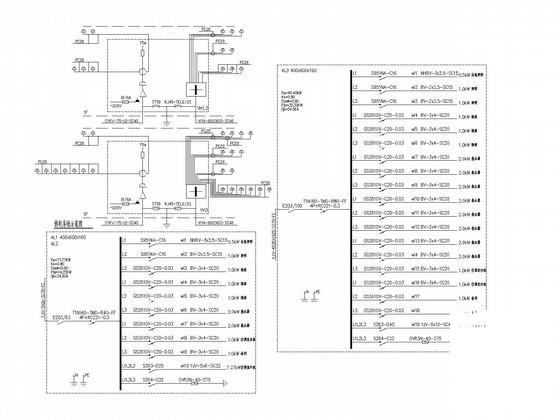

配电系统图

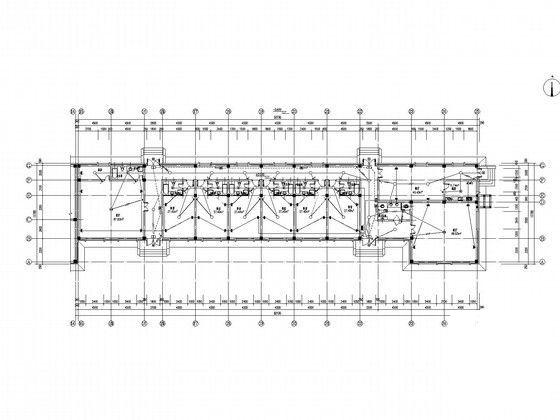

照明平面图

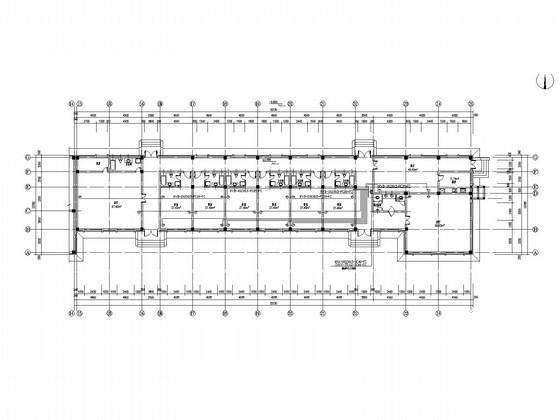

基础接地平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

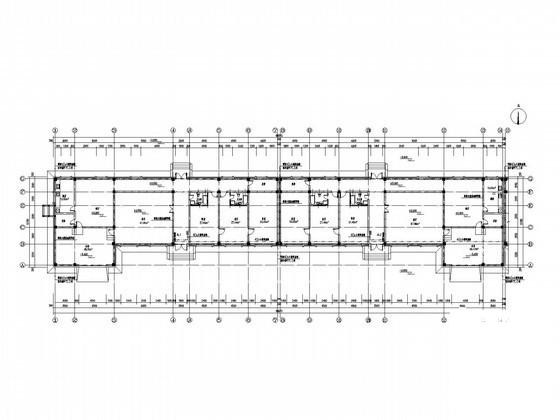

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 13:53:39上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
