学院宿舍楼电气施工CAD图纸
- 建筑类别：住宅
- 图纸设计深度：施工图
- 参考图纸：7张
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,信息网络系统
附件详情
- 一、 电气设计 说明
- 二、 配电箱系统 图
- 三、照明电气平面图
- 四、电话电视平面图
- 五、 防雷接地 平面图
附件详情
本稿件是某学院宿舍楼电气施工图纸，电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电视电话系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

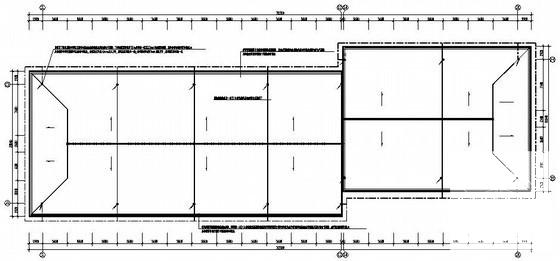

楼电气施工图纸 - 1 -

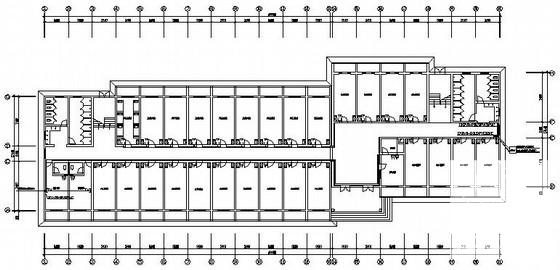

楼电气施工图纸 - 2 -

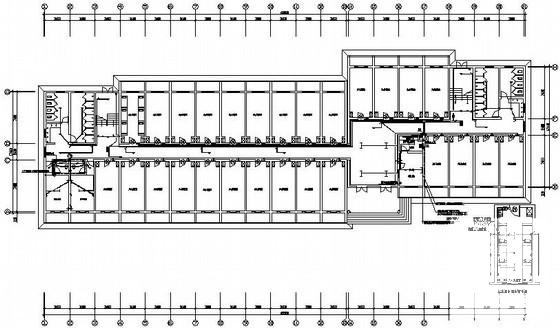

楼电气施工图纸 - 3 -

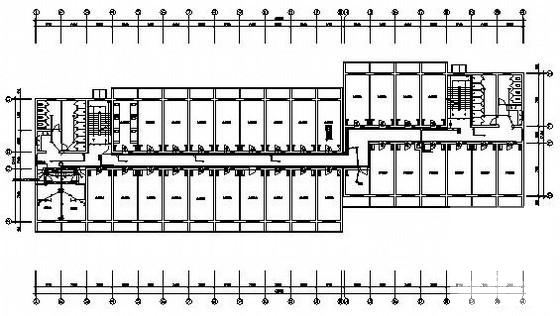

楼电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：3.25 MB
- 收藏次数：0
-
文件名称：
附件-995856650680889008685.rar
