科技创新教育园大门电气施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：66.7平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：等电位联结
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：山西
  • 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：视频监控系统,综合布线系统,其它

该附件为科技创新教育园大门 电气施工图 。

概况：
该项目为山西某县科技创新教育园项目设计。
本子项为大门。
建筑面积66.7平方米；
建筑建筑设计结构形式为框架剪力墙结构，设计使用年限为50年。
抗震设防类别为重点设防（乙类），抗震设防烈度7度。

设计范围：
低压配电系统；照明系统；防雷系统与安全措施；接地系统及安全措施；
综合布线系统；安全防范系统。

部分图纸摘录：

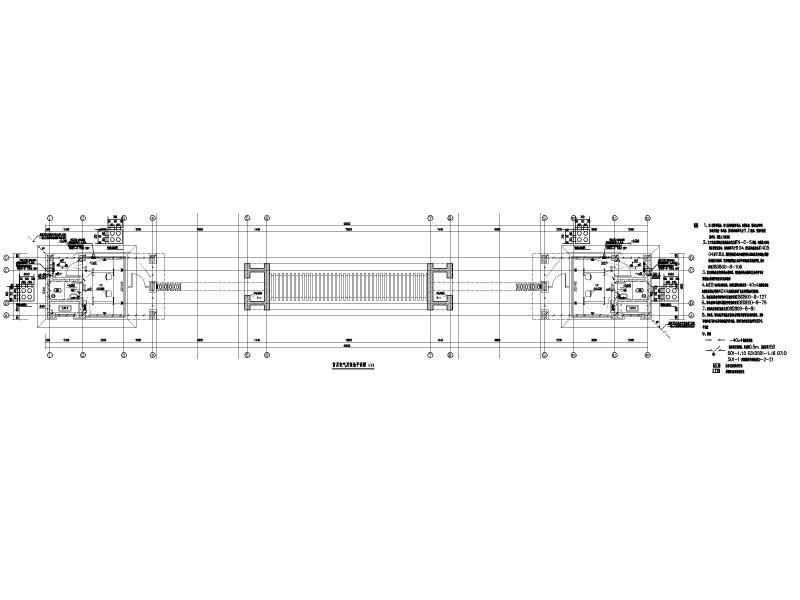

电气及接地平面图

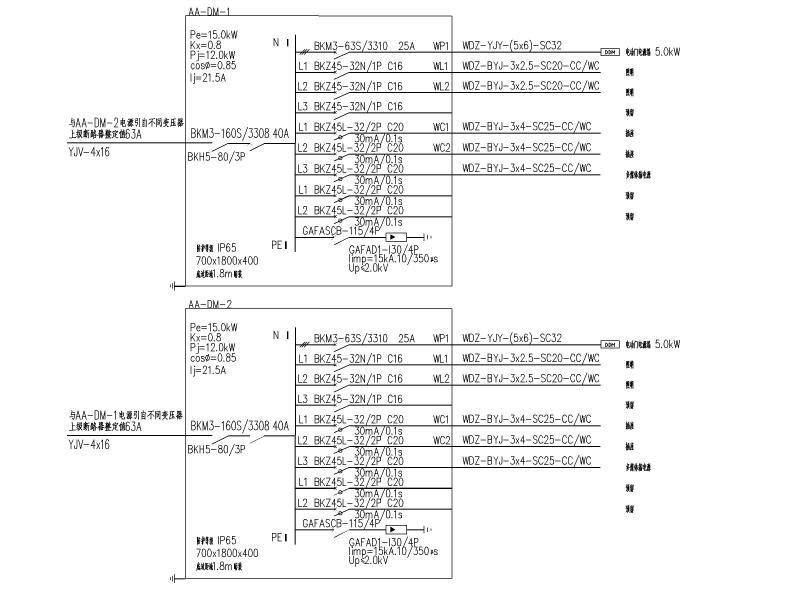

配电箱系统图

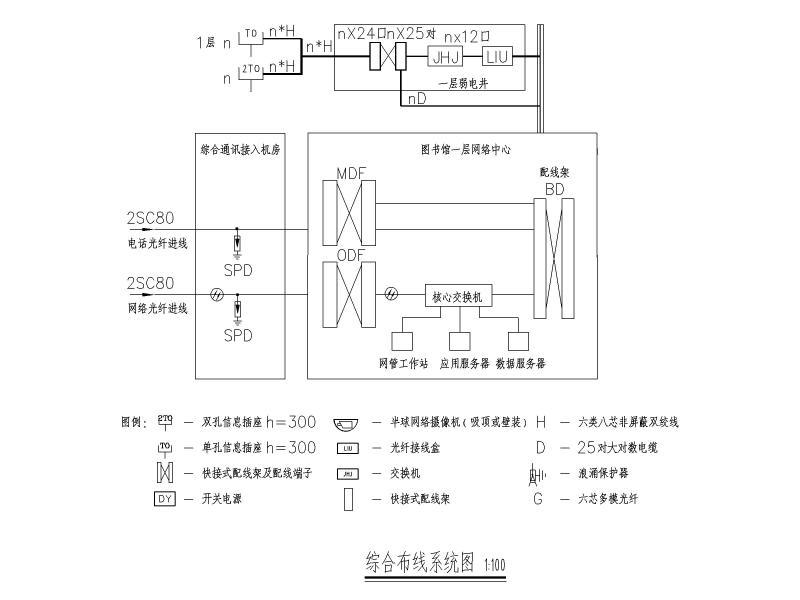

综合布线系统图




视频监控系统图

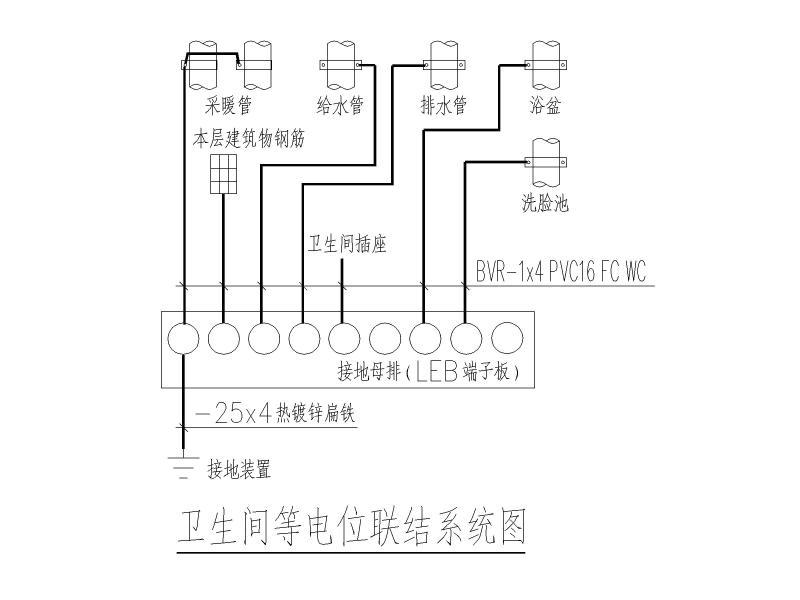

卫生间等电位联结系统图



总等电位联结系统图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 大门施工图纸 - 1
    大门施工图纸 - 1
  • 大门施工图纸 - 2
    大门施工图纸 - 2
  • 大门施工图纸 - 3
    大门施工图纸 - 3
  • 大门施工图纸 - 4
    大门施工图纸 - 4
  • 大门施工图纸 - 5
    大门施工图纸 - 5
  • 大门施工图纸 - 6
    大门施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
