2层花园会所建筑施工套CAD图纸(节能型)(框架结构)

[复制链接]

0

主题

0

帖子

1067

积分

超级版主

Rank: 8Rank: 8

积分
1067
发表于 2020-2-9 21:11:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:会所俱乐部
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:762平方米
  • 建筑高度:8.1m
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 设计效果图:无

附件详情

建筑名称:xx海花园会所
建设地点:位于淮安市淮xxx路东侧
建设单位:淮xxx地产有限公司
建筑层数及高度:地上2层、地下局部1层。建筑高度8.10米
该项目总建筑面积为 762m2,其中地下室面积150m2,地上面积612m2。
建筑工程设计等级为2级。建筑设计结构形式为框架结构,

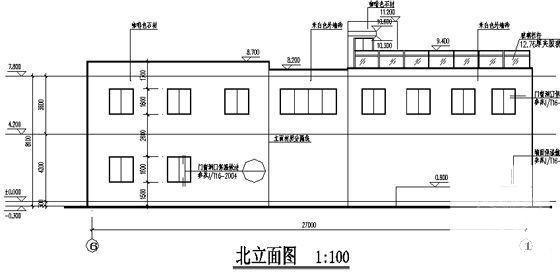

北立面图

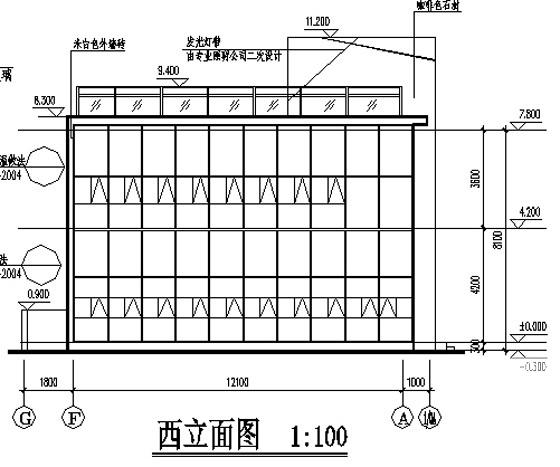

西立面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 21:11:25上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edds2efc2dfdcs2sscd.rar

2.91 MB

下载  售价: 100 积分    赚积分
