3层会所建筑施工CAD图纸

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：会所俱乐部
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 项目地址：广东
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：28张
• 建筑面积：3985.15平方米
• 建筑高度：15.70m
• 地上层数：3层
• 效果图：无

附件详情

基底面积:1745.29平方米，
建筑总面积:建筑总面积:3985.15平方米，
建筑层数：15.70米

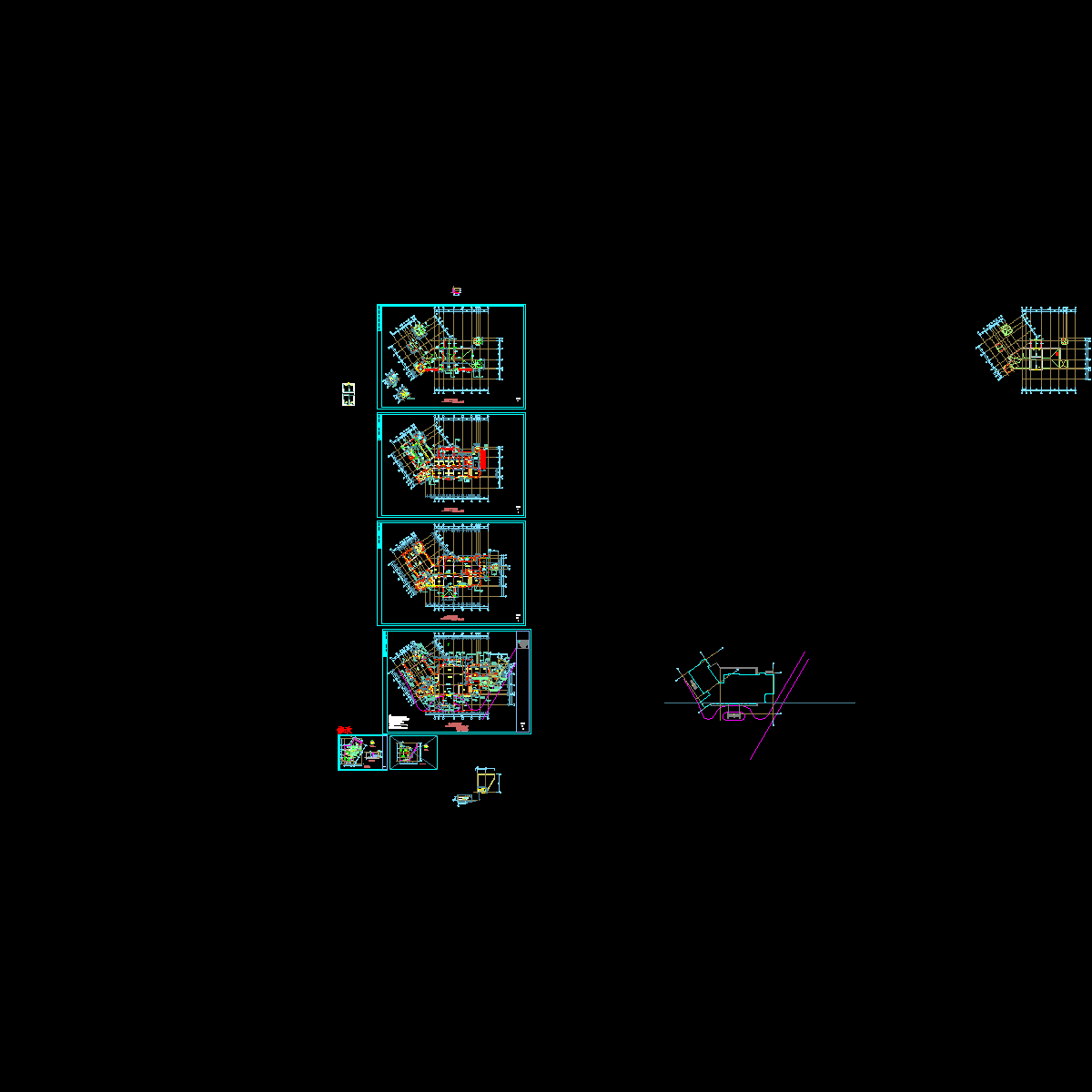

含建筑平面图、立面图、剖面图和节点详图，共28张图纸

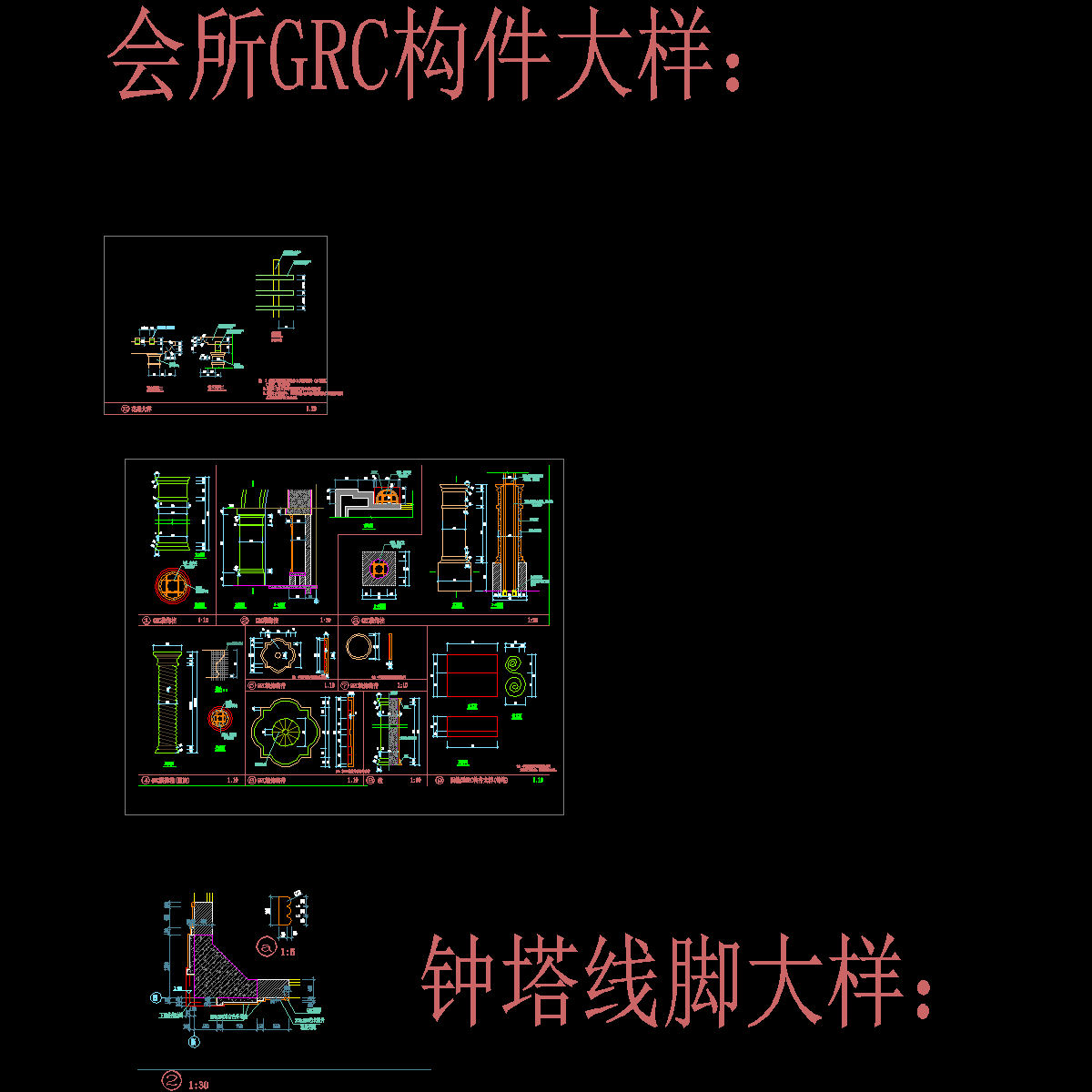

会所grc构件大样.dwg

会所平面出图文件05.dwg

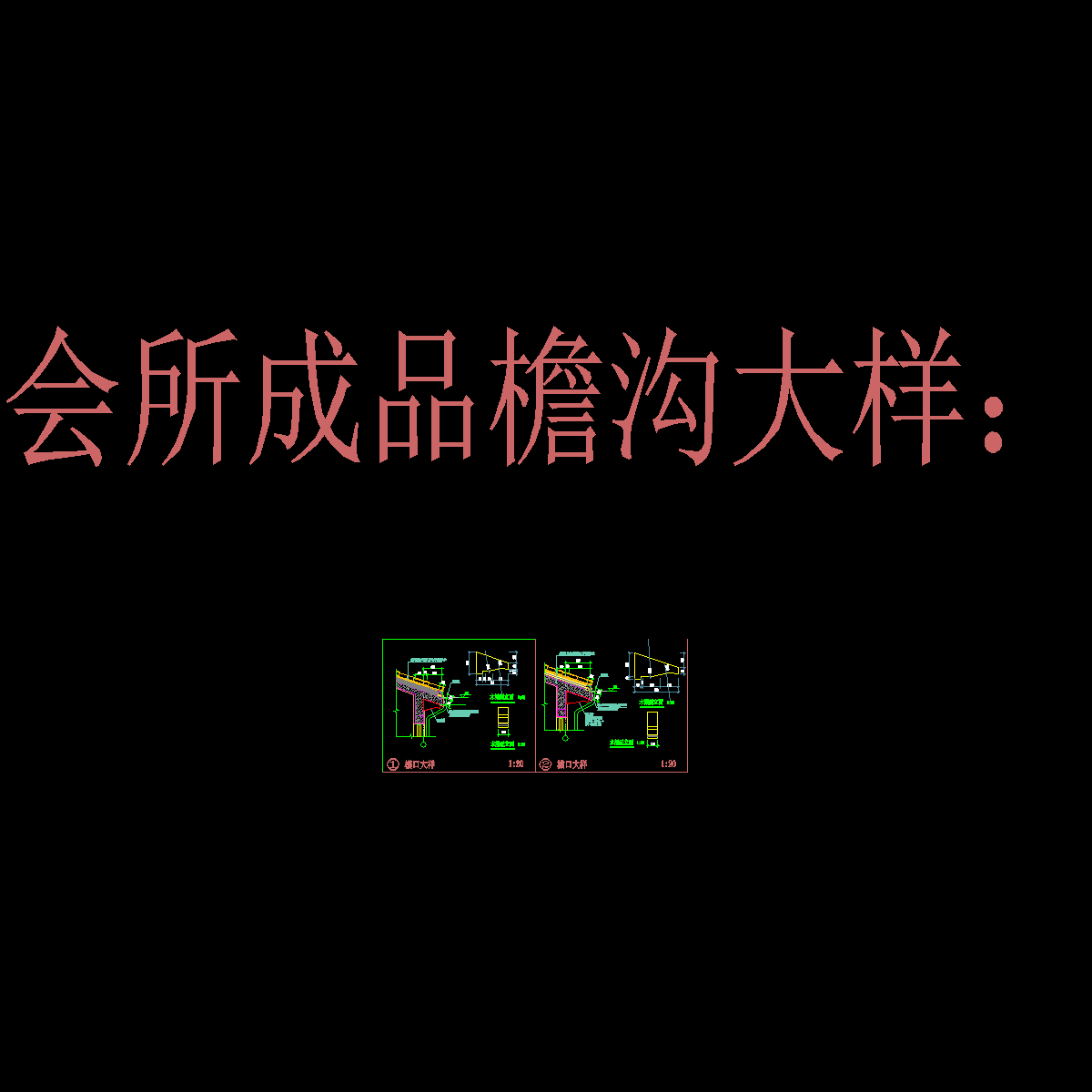

会所成品檐沟.dwg

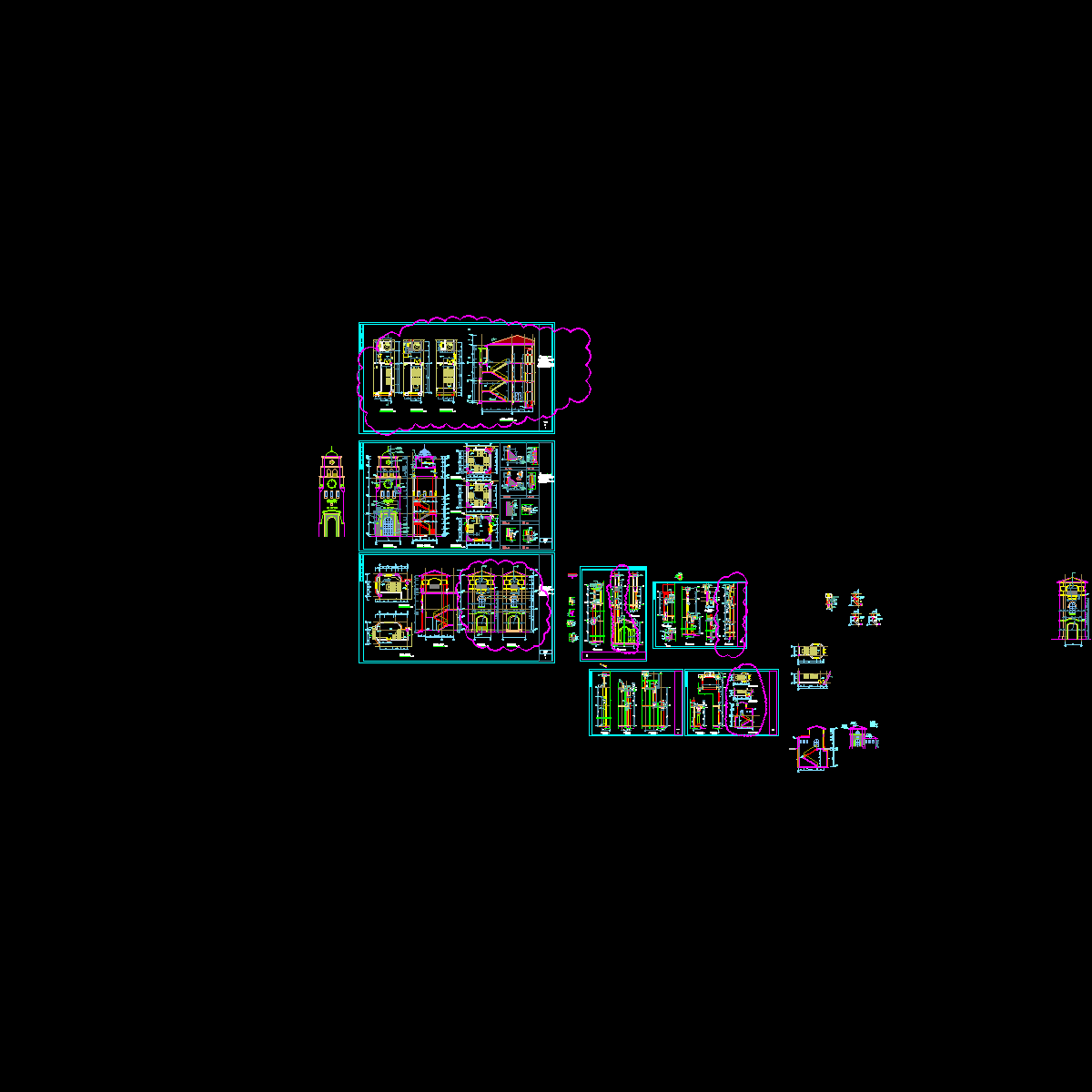

会所楼梯大样(塔2立面修改0610).dwg

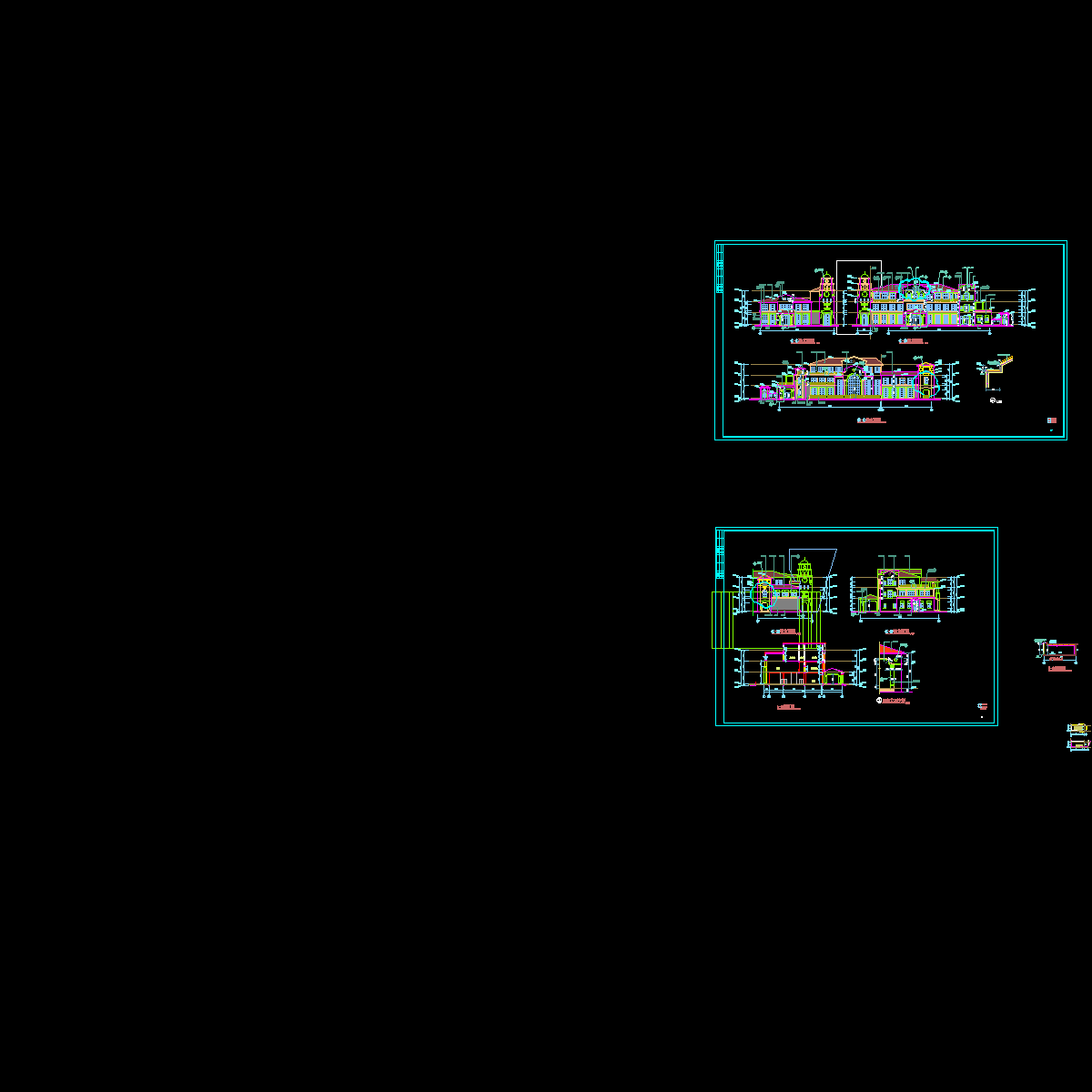

会所立面20100520.dwg

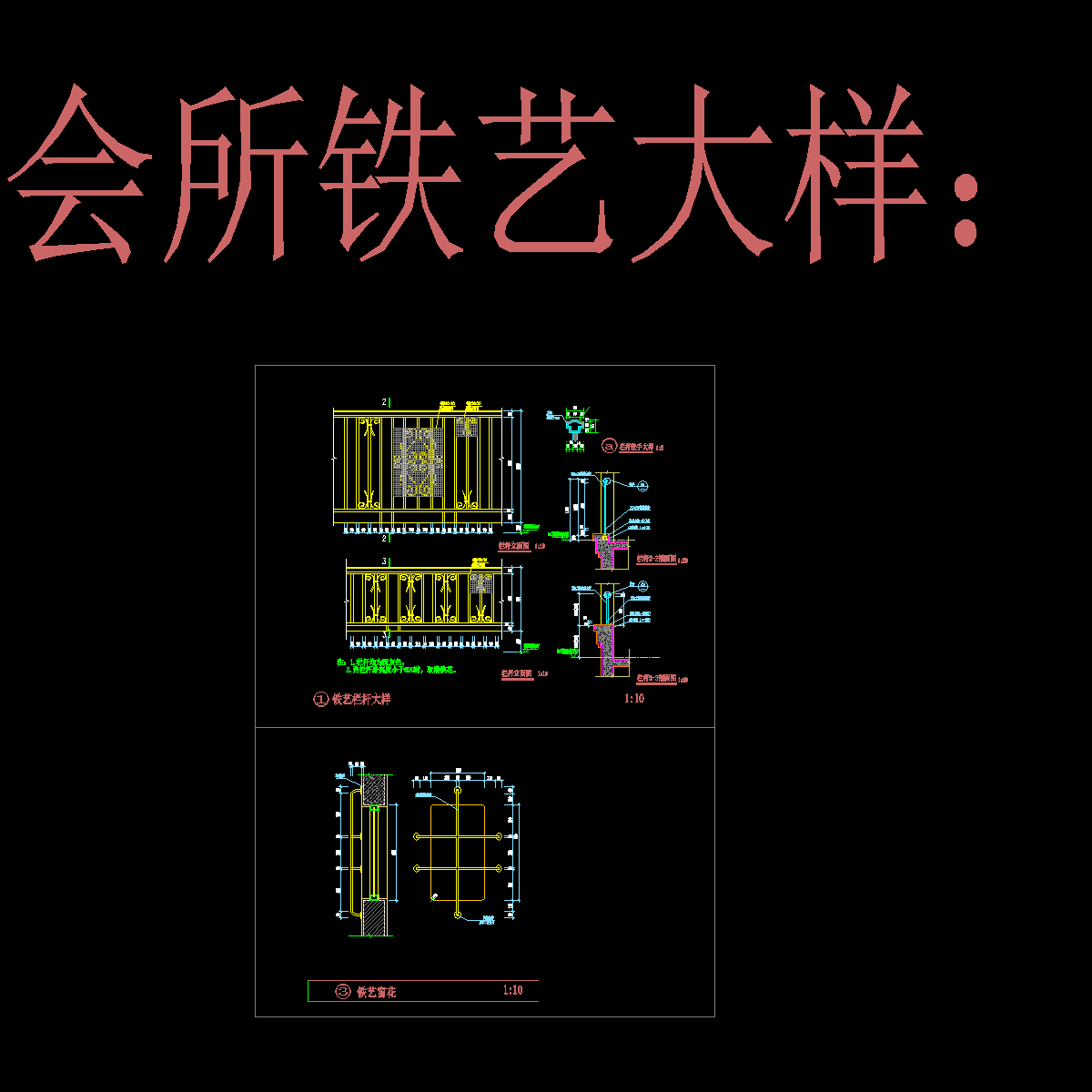

会所铁艺大样.dwg

会所门窗大样修改0610.dwg

图纸目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
