一份3层会所建筑CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：会所俱乐部
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：3691平方米
• 占地面积：1857.2平方米
• 建筑地上层数：3层
• 设计效果图：无

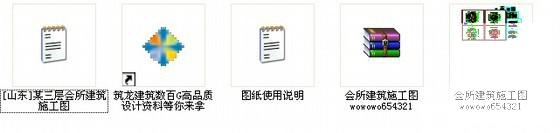

附件详情

总建筑设计面积：3961平方米
占地面积：1857.2平方米
一层面积：1504.28平方米
二层面积：1563.24平方米
三层面积：893.57平方米

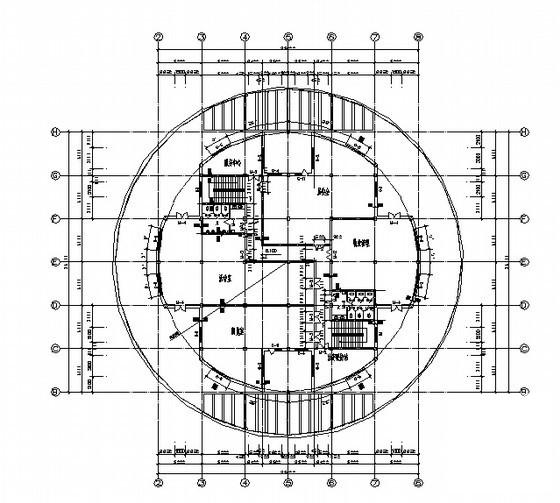

平面

总图

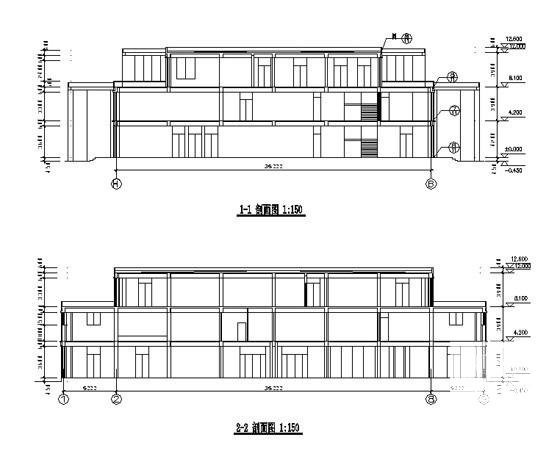

剖面图

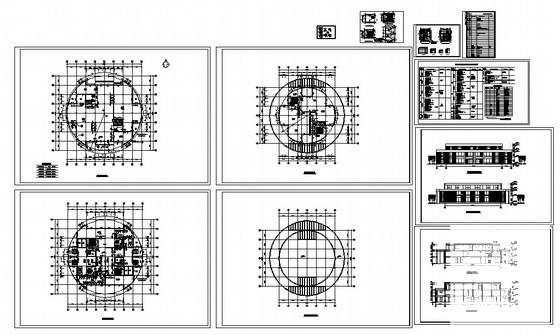

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
