3层塔式尖顶会所建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2021-2-12 15:32:20 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:会所俱乐部
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:江西
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑面积:3910.78平方米
  • 建筑高度:15.450m
  • 地上层数:3层
  • 效果图:无

附件详情

该项目为江西省某某塔式尖顶会所 建筑施工 图纸,建筑面积为3910.78平米,建筑高度为15.450m该项目耐火等级为二级,使用年限为50年,防水等级为四级。雨篷采用轻钢构架施工,蓝灰色水泥瓦尖顶,这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共十三张图纸
设计功能包括:店铺、值班室、办公室、活动室、多功能厅等。

2

3

4

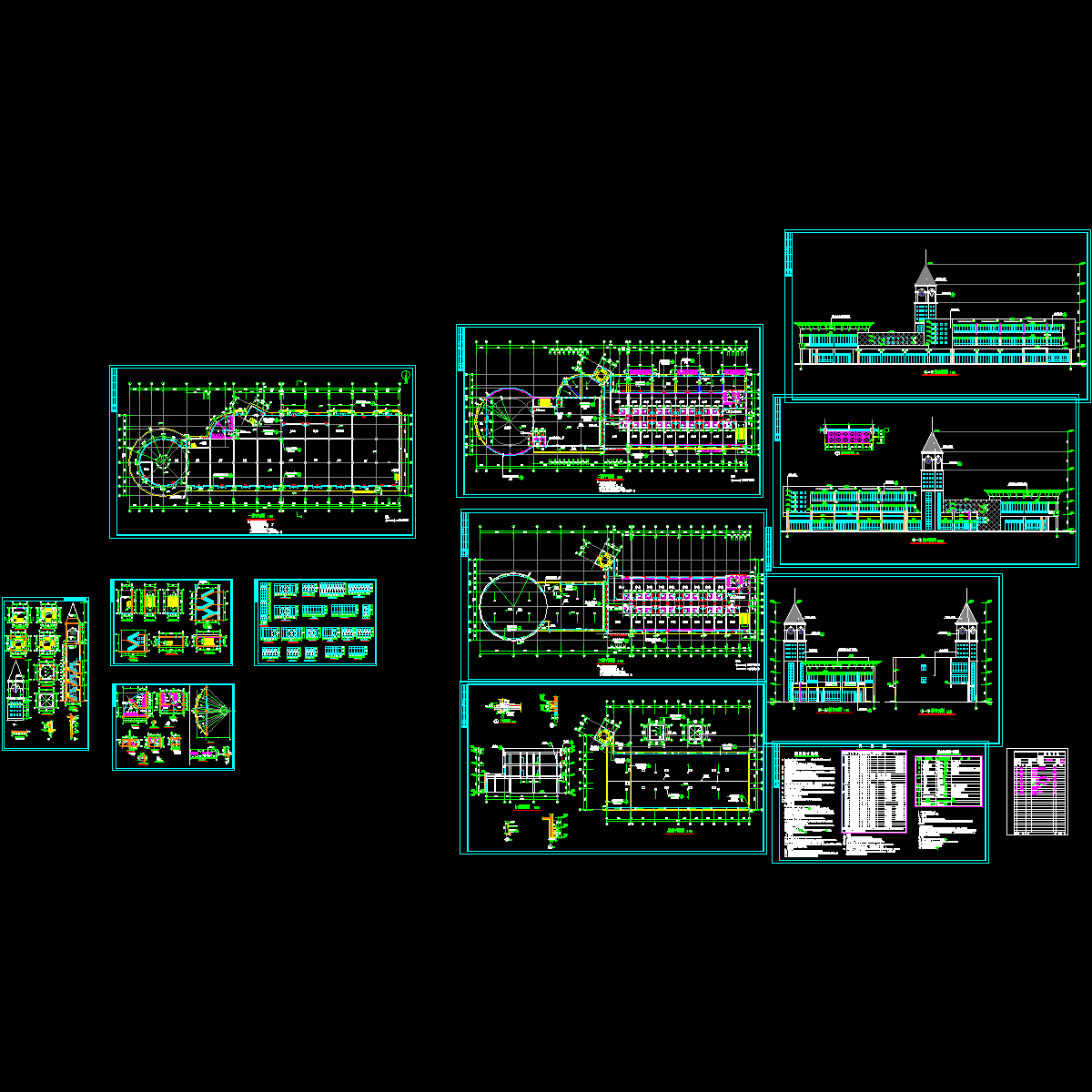

会所施工建筑图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11edds2ewss1wddsc11f2.rar

1.16 MB

下载  售价: 100 积分    赚积分
