4层住宅式私人会所建筑施工CAD图纸(效果图纸)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：独栋别墅
• 建筑高度：多层建筑
• 外立面材料：幕墙
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 参考图纸：27张
• 建筑面积：663.82 平方米
• 建筑高度：13.8m
• 地上层数：4层
• 效果图：有

附件详情

该项目为住宅式私人会所，包括：首层为观景水池、车库以及其他配套设施用房；二层为客厅、和室、餐厅及厨房、卫生间、休闲外廊；三层为客房、休闲室及屋顶花园；四层为主卧、衣帽间及豪华卫浴、书房、健身房、卫生间、露台。
该项目为四层钢筋混凝土框架（无梁楼板）结构，首层层高 3.0 米，二、三、四层均为 3.6 米，总建筑面积 663.82 平方米。本地区抗震设防烈度为六度。
该项目防火等级一级，耐久年限二级（50年）。
图纸内容包括建筑平立剖面图、节点详图、房间布置平面图、门窗列表等等共25张图纸，2张效果图

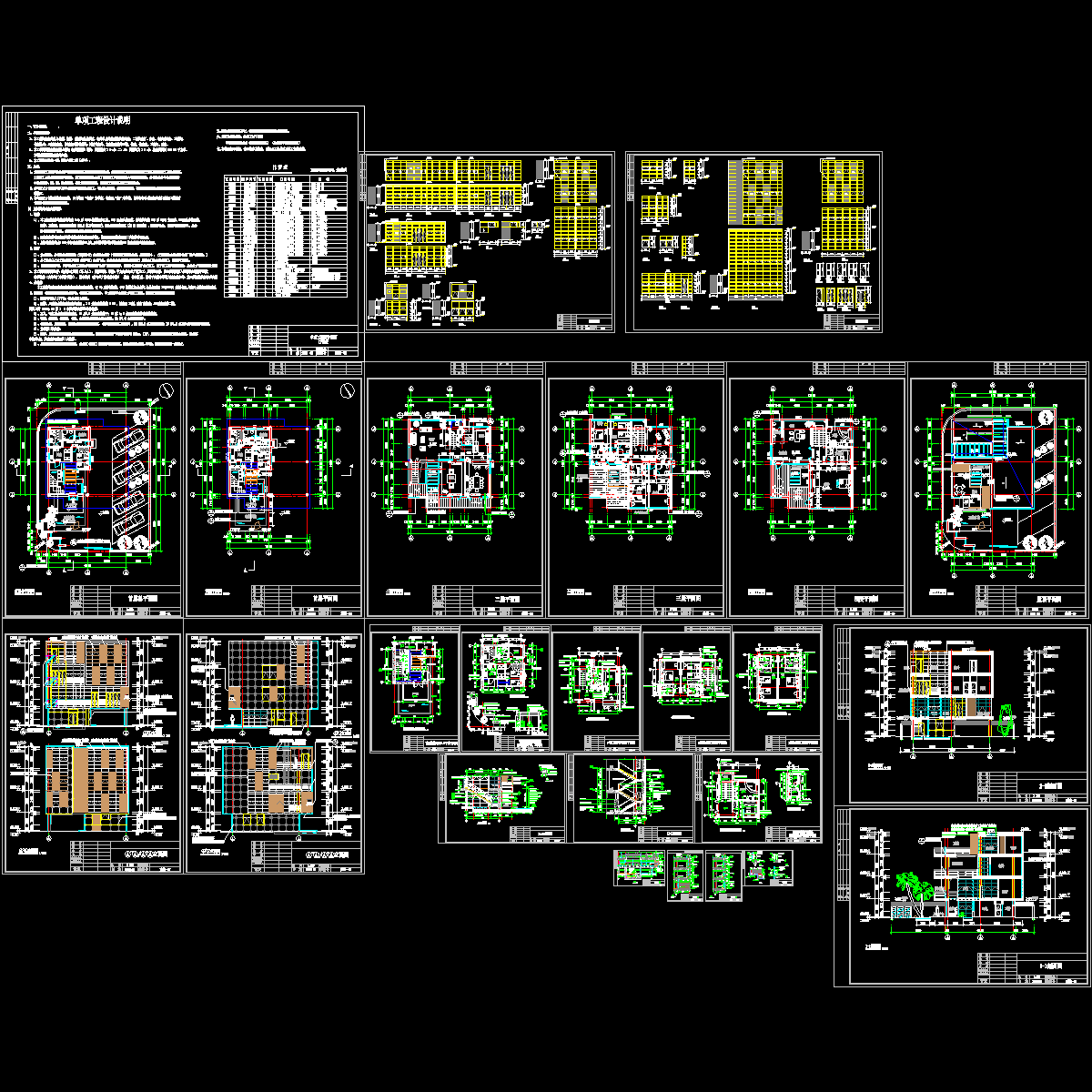

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
