一份3层温泉会所建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：会所俱乐部
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：北京
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：7张
• 建筑设计面积：3621.47平方米
• 占地面积：1576.76平方米
• 建筑高度：12.30m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

功能分区
首层：公馆大堂、商务中心、服务台、厨房、桑那洗浴中心及辅助用房、游泳池及辅助用房、服务用房、机房等
二层：茶室、空中酒吧、厨房、多功能厅、会议室、按摩房、日式包房、贵宾包房、商宴包房服务用房等
三层：贵宾房、服务台、服务员休息室、露台烧烤、水吧、设备用房、值班室

资料包含：设计说明、做法表、各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、 节点详图

图5

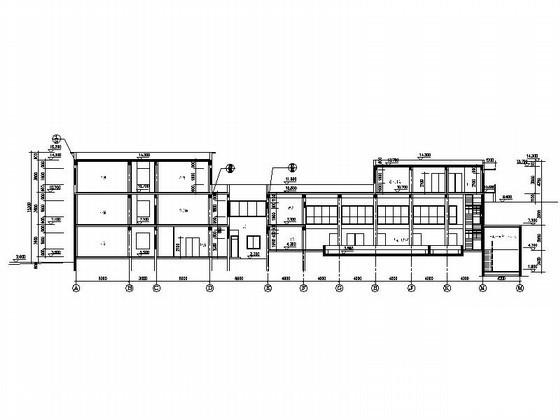

第 1 张图

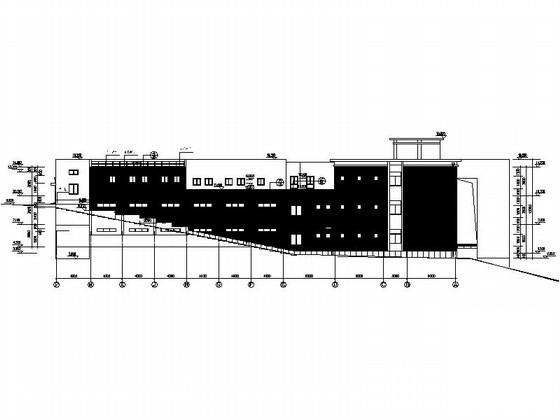

第 2 张图

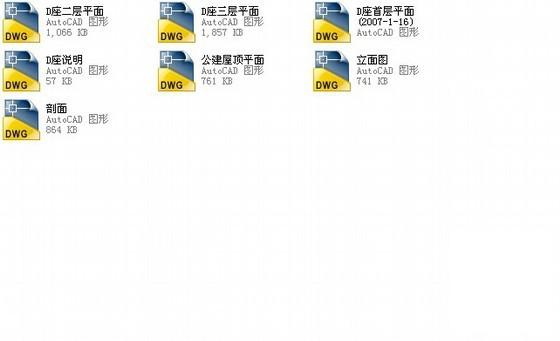

第 3 张图

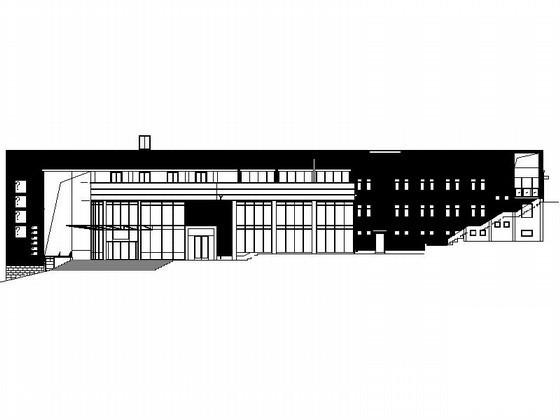

第 4 张图

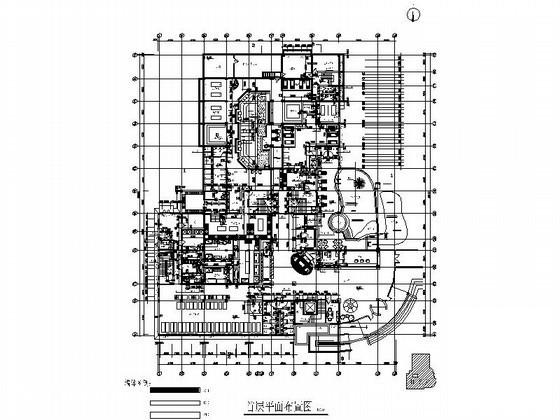

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
