框架结构古建筑大院结构CAD施工图纸
- 建筑类别：园林建筑
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：18张
附件详情
砼结构工程总说明（一）
砼结构工程总说明（二）
A区桩位图
A区承台布置图
A区柱平法施工图
A区屋面（一）梁平法施工图
A区屋面（一）板配筋图
A区屋面（二）梁平法施工图
A区屋面（二）板配筋图
B区桩位图/B区承台布置图
B区柱平法施工图
B区屋面梁平法施工图/B区屋面板配筋图
楼梯1结构图
楼梯2结构图
屋面梁详图
大门结构图
结构详图
共18张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

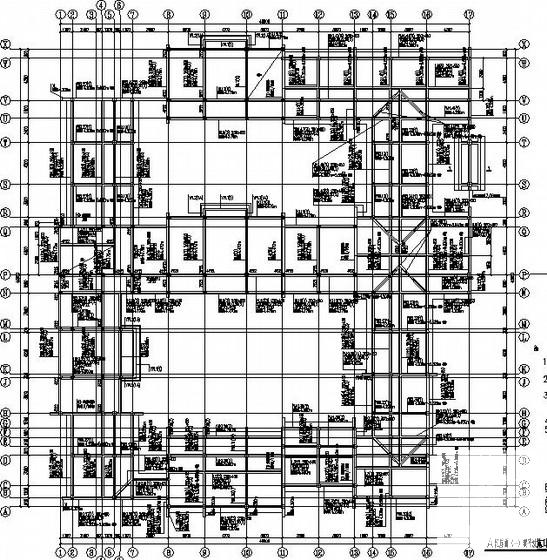

框架结构结构施工图 - 1 -

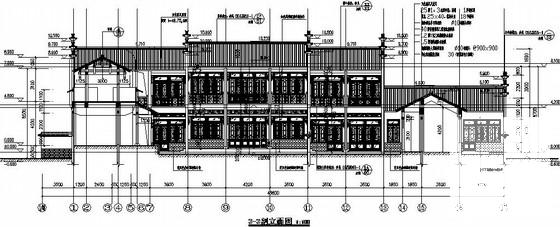

框架结构结构施工图 - 2 -

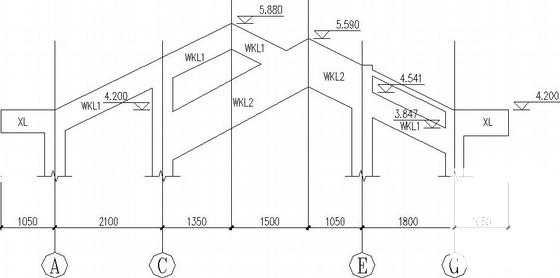

框架结构结构施工图 - 3 -

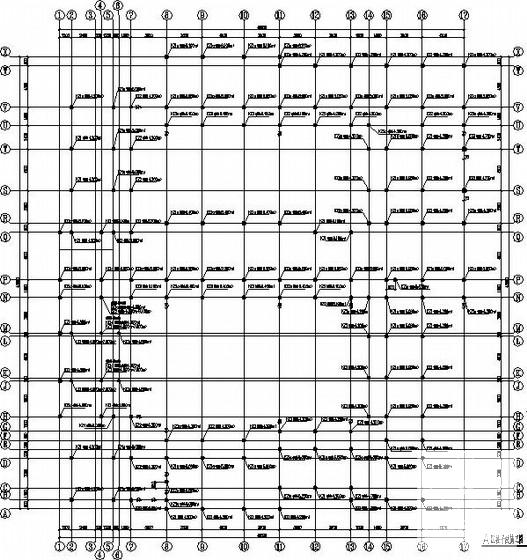

框架结构结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：4.02 MB
- 收藏次数：0
-
文件名称：
附件-995887685587677559079.zip
