4层框架结构小区会所结构CAD施工图纸(dwg)(桩基础)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 建筑高度：多层建筑
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 地下室功能：车库
• 设计年代：近代

附件详情

该项目是齐齐哈尔小区会所项目，结构采用框架结构体系,地上四层,一层层高5.400m,二三层层高4.200m,四层层高3.600m;地下一层,层高4.650m.总建筑面积8714.52平方米，抗震设防烈度为6度。基础采用钻孔压灌超流态混凝土桩，基础设计等级为乙级。
该资料包含：结构设计说明，梁、板、柱配筋图，楼梯图等共计27张图。
出图时间：2013年11月。

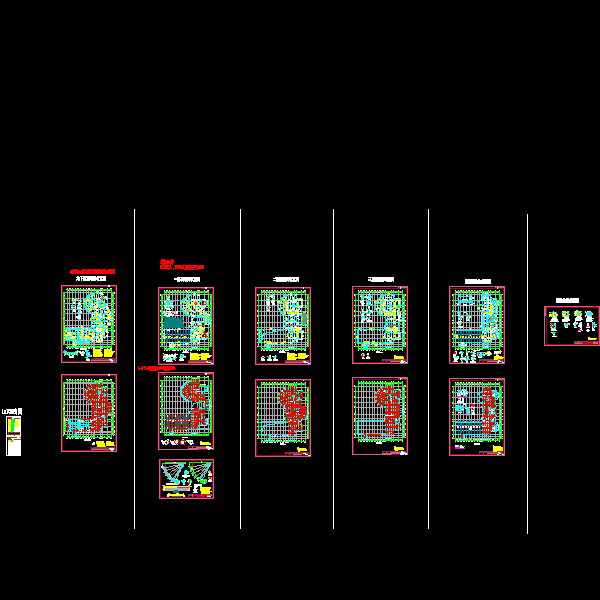

梁配筋图

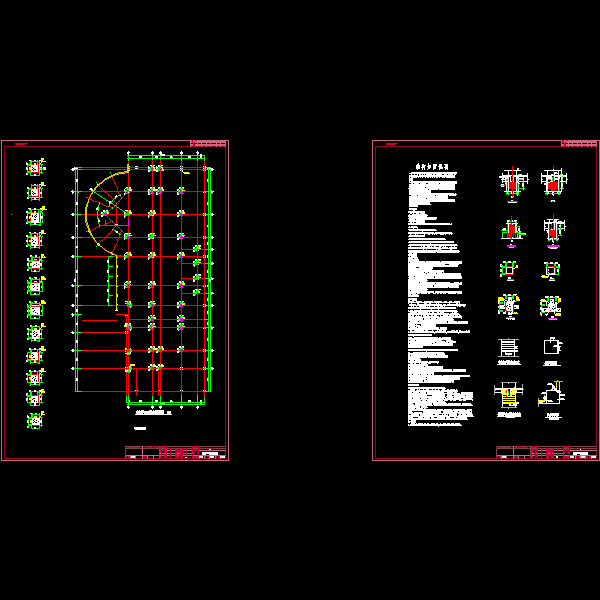

柱布置图

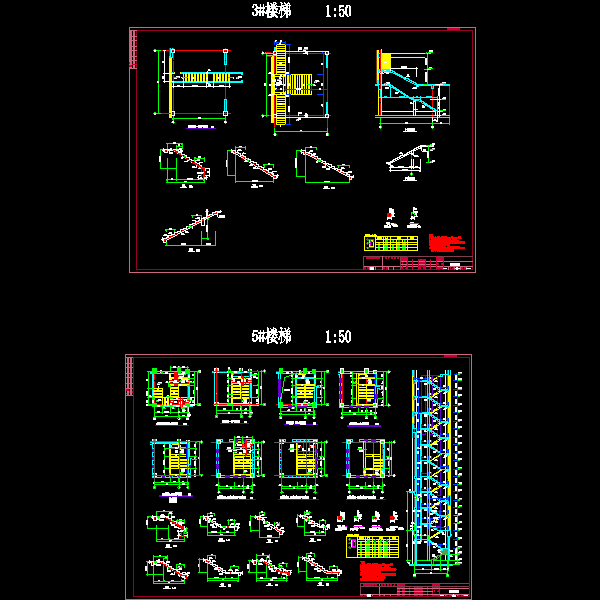

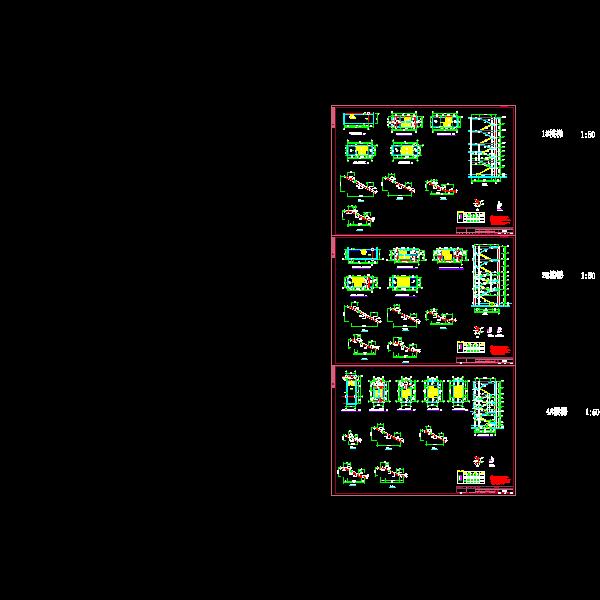

楼梯图

阁楼结构图

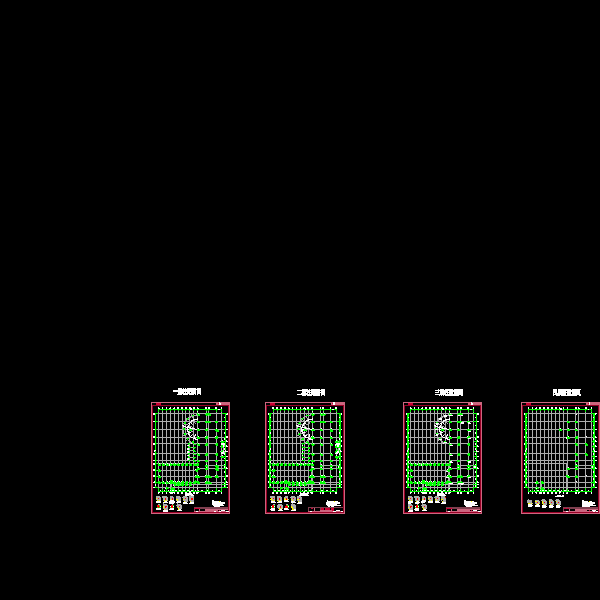

柱布置图

1#,2#,4#楼梯.dwg

地下一加固.dwg

总说明.dwg

柱配筋修改.dwg

梁配筋.dwg

楼梯配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
