[CAD]高级框架结构私人会所结构图纸（游泳馆）(基础设计等级)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：31张
• 设计年代：近代

附件详情

该项目是辽宁某高级私人会所项目，包括游泳馆等，局部采用预应力结构，分三个区，框架结构，采用独立基础，基础设计等级为丙级。

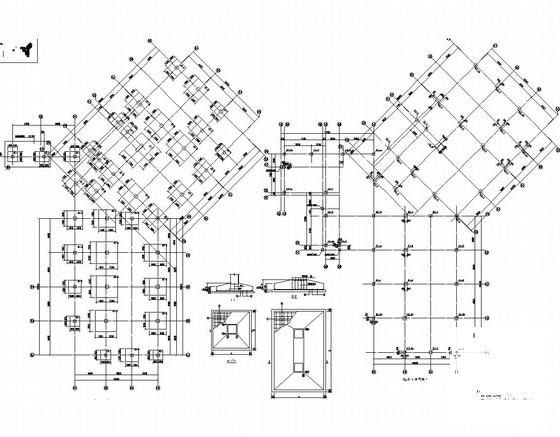

包括：结构设计总说明，预应力 混凝土工程 总说明，1区基础平面布置图，框架柱平面布置图，结梁板配筋图，结构 平面布置图 ，3区坡屋面梁配筋图，2区套管留洞图等共计31张图。

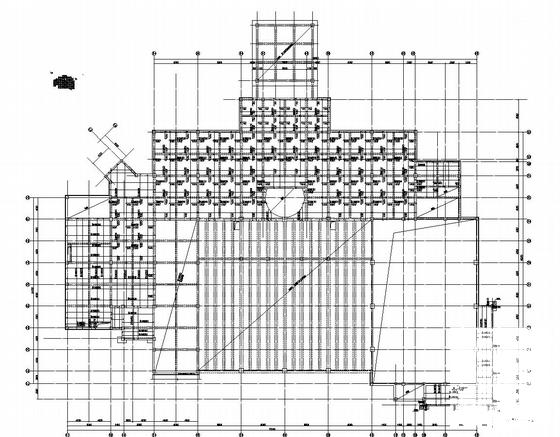

标高1.500m结构平面布置图

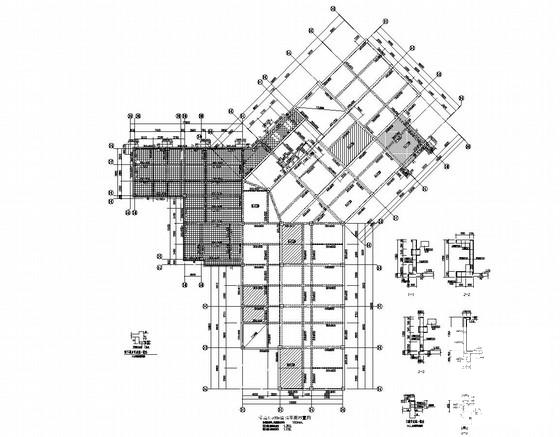

梁配筋图

屋面梁配筋图

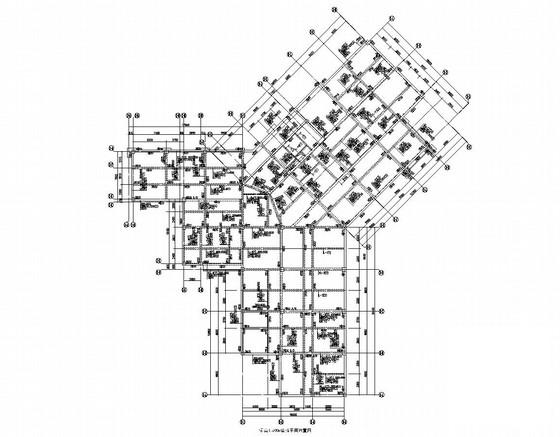

梁配筋图

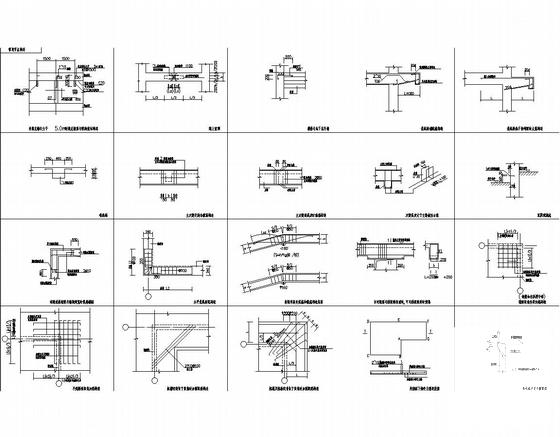

配筋详图

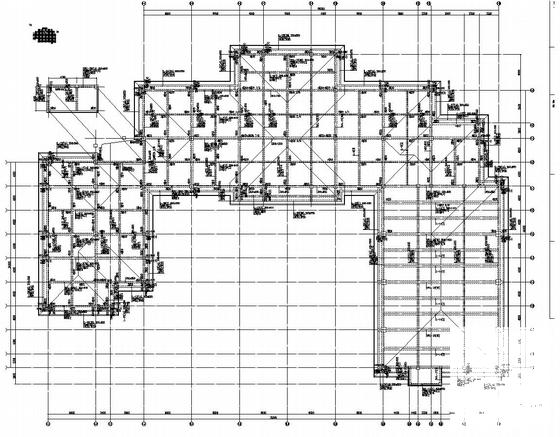

3区标高6.000m结构平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
