4层框架结构小区会所结构施工CAD图纸
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 地下室功能：车库
- 设计年代：近代
附件详情
该项目是齐齐哈尔小区会所项目，结构采用框架结构体系,地上四层,一层层高5.400m,二三层层高4.200m,四层层高3.600m;地下一层,层高4.650m.总建筑面积8714.52平方米，抗震设防烈度为6度。基础采用钻孔压灌超流态混凝土桩，基础设计等级为乙级。
该资料包含：
结构设计说明
，梁、板、柱配筋图，楼梯图等共计27张图。
分享投稿时间：近几年11月。

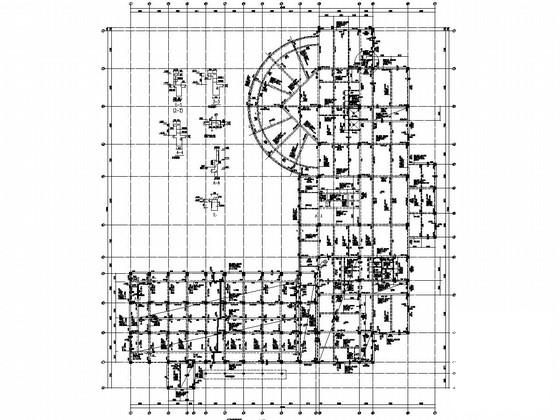

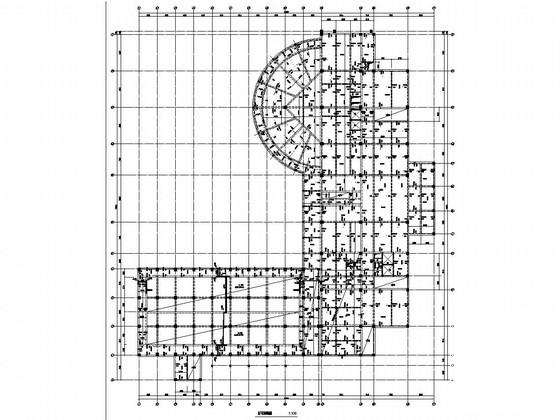

梁配筋图

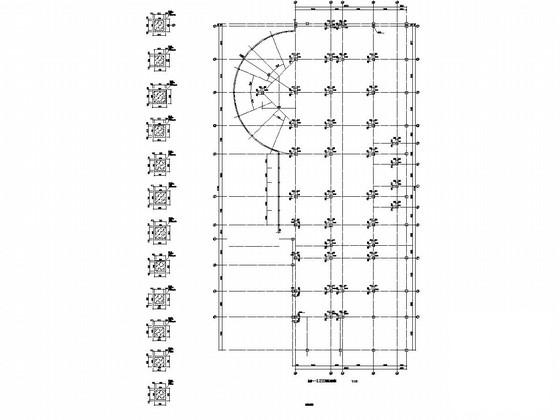

柱布置图

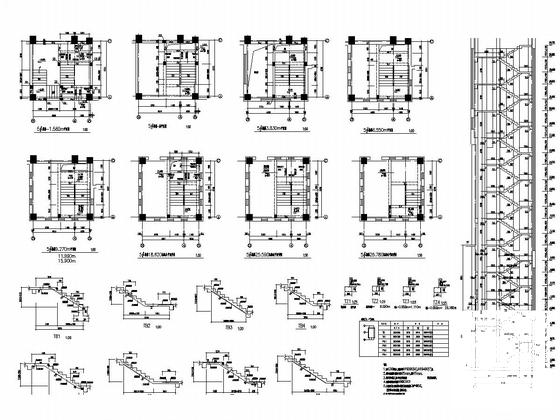

楼梯图

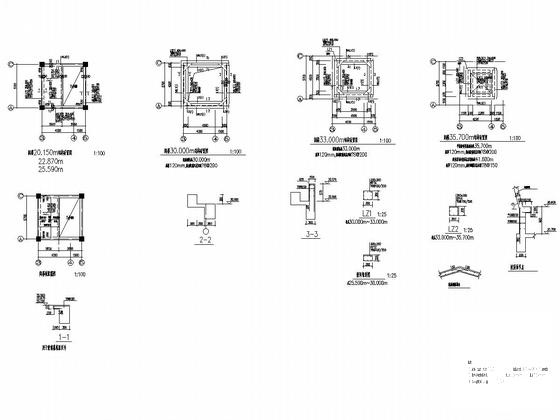

阁楼结构图
柱布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构会所 - 1 -
框架结构会所 - 2 -
框架结构会所 - 3 -
框架结构会所 - 4 -
框架结构会所 - 5 -
框架结构会所 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.59 MB
- 收藏次数：0
-
文件名称：
附件-995888588599095687876.rar
框架结构会所下载
