3层框架结构欧式会所结构施工CAD图纸

  • 建筑类别:办公,娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目为黑龙江某办公楼,地上三层,局部造型,建筑面积为955平方米,建筑总高度为27米,建筑设计结构形式为框架结构,基础为柱下独立基础和筏板基础,6度设防。
该资料包含: 结构设计说明 、框架柱 平面布置图 、梁平面配筋图、柱平面配筋图、板平面配筋图、 楼梯详图 、节点详图、建筑设计说明、平面图、立面图、剖面图等共40张图纸。

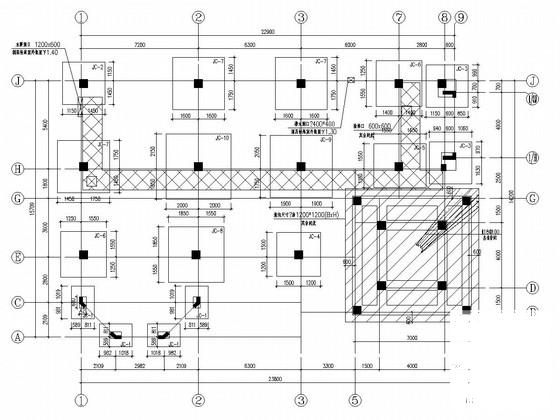

基础顶~一层框架柱平面布置图

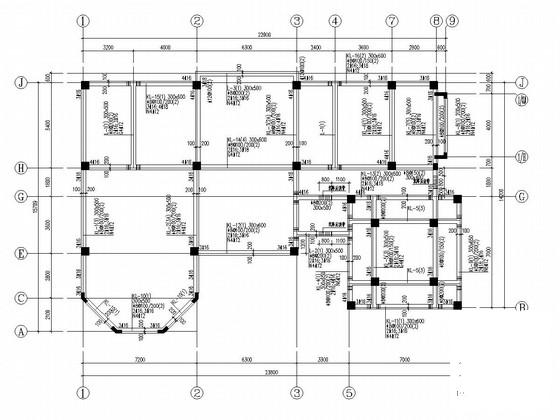

一层地面梁平面配筋图

三层顶板平面配筋图

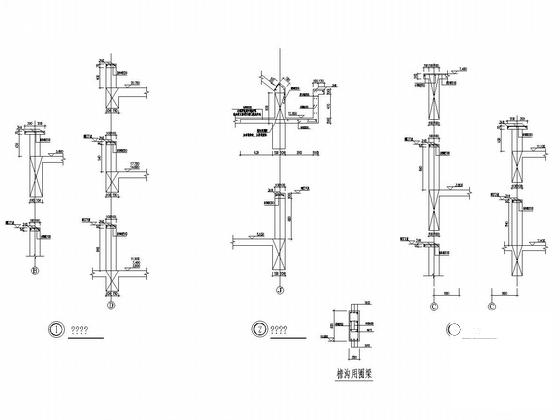

节点详图

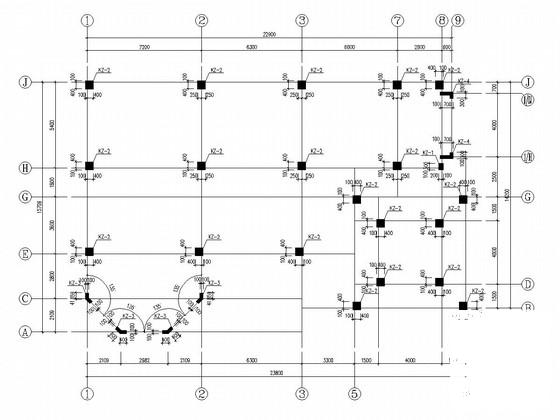

一层框架柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构会所 - 1
    框架结构会所 - 1
  • 框架结构会所 - 2
    框架结构会所 - 2
  • 框架结构会所 - 3
    框架结构会所 - 3
  • 框架结构会所 - 4
    框架结构会所 - 4
  • 框架结构会所 - 5
    框架结构会所 - 5
  • 框架结构会所 - 6
    框架结构会所 - 6
以上是部分截图,请下载附件后查看完整高清内容
